燃油压力传感器功用、工作原理

三、燃油压力传感器功用、工作原理

1.安装位置发

燃油压力传感器安装于燃油分配管上，提供高压燃油动压力信号，如图3-33所示。

2.结构油

燃油压力传感器的结构如图3-34所示，由电气接头、评估电子装置、带应力测量仪的钢质检膜片、压力接头—燃油分配器等组成。

3.信号作用

控制单元利用此信号，根据压力特性图，控制燃油压力调节阀，调节燃油分配管内的压力。

4.工作原理

从燃油分配器中流出的燃油流入燃油压力传感器中，如图3-35所示。

当燃油压力较低时，钢质膜片仅稍稍变形，结果在应力测试仪上显示的电阻值很大并且信号电压很低。

图3-33　燃油压力传感器安装位置图

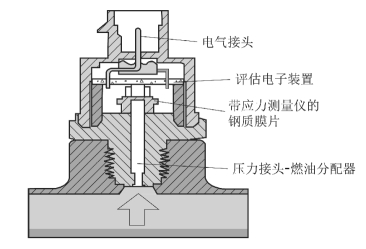

图3-34　燃油压力传感器的结构示意图

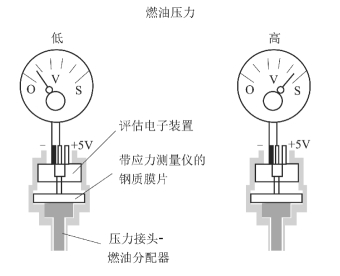

图3-35　压力变化示意图

当燃油压力很高时，钢质膜片严重变形，结果在应力测试仪上显示的电阻值很小并且信号电压很高。
