凸轮轴位置传感器的检查

三、凸轮轴位置传感器的检查

1.磁感应式凸轮轴位置传感器的检查

电压检测：当发动机转动时，用示波器检测凸轮轴位置传感器两端子间脉冲电压信号输出的变化。

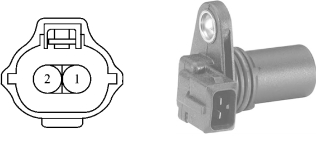

图4-16　磁感应式凸轮轴位置传感器的连接器

电阻检测：点火开关置于OFF位，拨开凸轮轴位置传感器的导线连接器（图4-16），用万用表的欧姆挡测量凸轮轴位置传感器本体电阻值应为750～950Ω、传感器导线连接器两端子与ECU连接线相应针脚之间的电阻值应小于1Ω，不在标准值范围内应更换。

2.霍尔式凸轮轴位置传感器的检查

供电检测：将点火开关置于ON，用万用表检测传感器VC电压，是否为手册要求规定电压，否则为电源VC线路连接不良或断路故障。

霍尔式凸轮轴位置传感器的连接线路图如图4-17所示。

霍尔式凸轮轴位置传感器的连接器示意图如图4-18所示。

信号检测：用万用表检测传感器信号线输出电压。发动机运转时，传感器信号输出电压应在手册规定值之间变化且电压值呈脉冲性，否则应更换传感器。用示波器测量输出信号波形判断传感器是否正常，如图4-19所示。

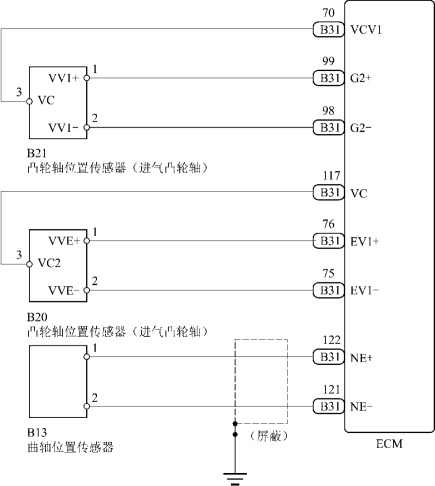

图4-17　霍尔式凸轮轴位置传感器的连接线路图

图4-18　霍尔式凸轮轴位置传感器的连接器示意图

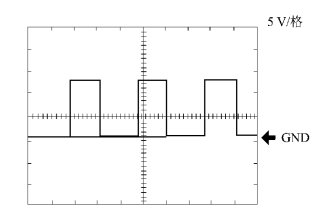

图4-19　霍尔式凸轮轴位置传感器波形图
