EVAP控制系统的组成与工作原理

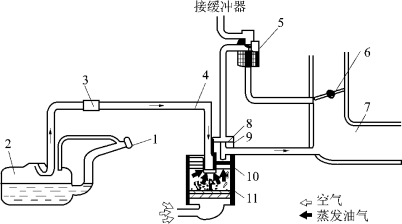

如图5-9所示，油箱的燃油蒸气通过单向阀进入活性炭罐上部，空气从炭罐下部进入，清洗活性炭，在炭罐右上方有一定量排放小孔及受真空控制的排放控制阀，排放控制阀内部的真空度由炭罐电磁阀控制，电磁阀受ECU控制。

图5-9　EVAP控制系统组成示意图

1—油箱盖；2—油箱；3—单向阀；4—排气管；5—电磁阀；6—节气门；7—进气门；8—真空阀；9—真空控制阀；10—定量排放孔；11—活性炭罐

发动机工作时，ECU根据发动机转速、温度、空气流量等信号控制炭罐电磁阀的开闭以控制排放控制阀上部的真空度，从而控制排放控制阀的开度。当排放控制阀打开时，燃油蒸气通过排放控制阀被吸入进气歧管。

在部分电控EVAP控制系统中，活性炭罐上不设真空控制阀，而将受ECU控制的电磁阀直接装在活性炭罐与进气管之间的吸气管中。

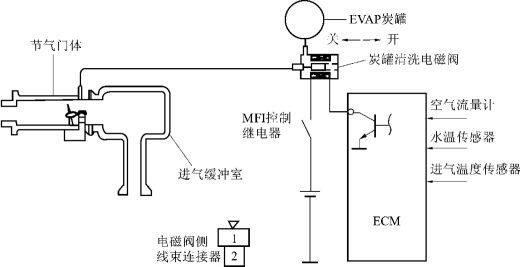

图5-10所示为现代轿车装用的电控EVAP控制系统。

图5-10　现代轿车EVAP系统控制示意图
