11.4.2 数据结果的输出与保存
用PDE Toolbox求解的任何结果均可以在其界面中显示，但并不是所有结果都可以直接输出为用户可以操控的数据。对于结构力学问题，工具箱只能输出位移解，其他如应变、应力等，只能显示而无法获得数据。很多时候，用户可能需要将应力、应变结果输出并用自己的程序进行进一步处理，PDE Toolbox不提供直接输出，这给进一步分析带来了一定困难。
为实现PDE Toolbox中所有数据的输出，本部分提供了一种方法：先将有限元模型参数及位移解输出到MATLAB的变量空间中，再通过调用PDE Toolbox中的应力计算函数，得到相应的应变、应力等力学量。
（1）输出模型参数及位移解

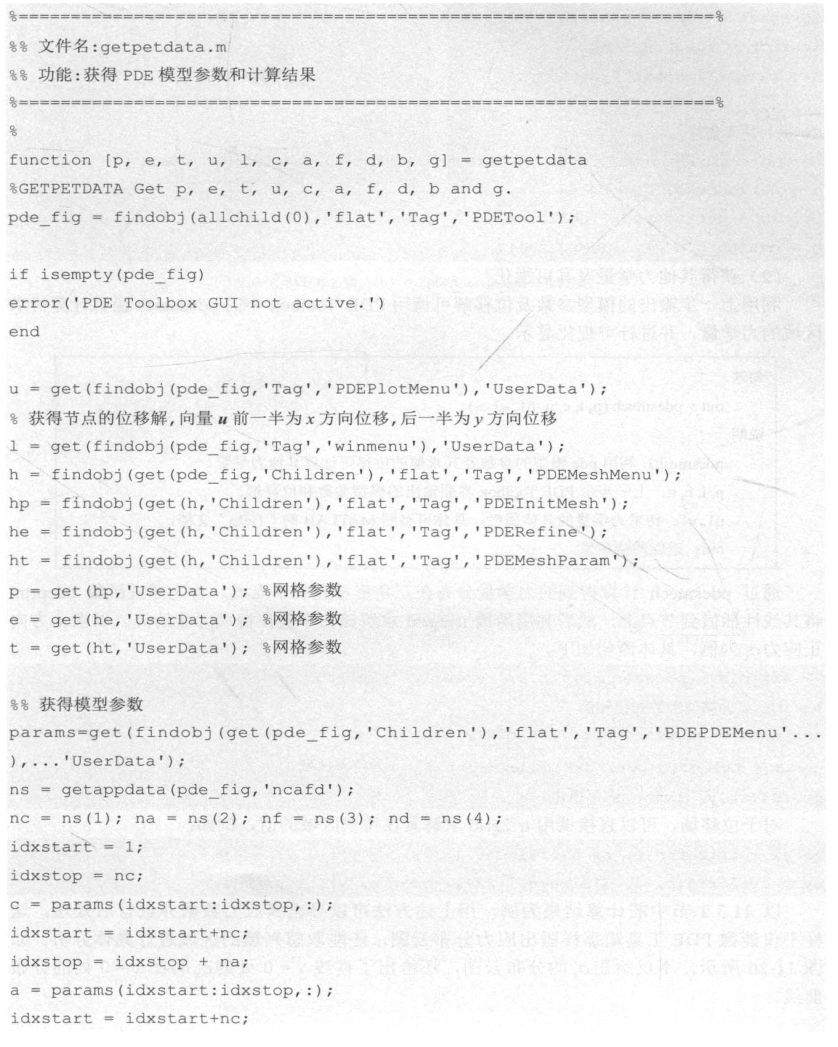

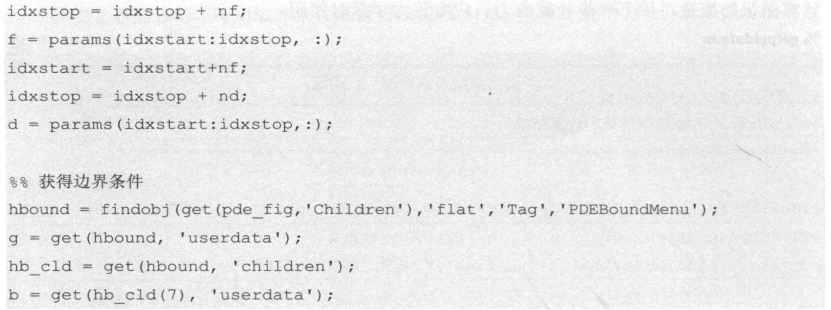

在PDE Toolbox界面建模并完成计算后，运行函数gerpetdata即可获得代表模型参数和计算结果的变量，供下一步计算应力、应变等力学量时使用。%getpetdata.m
（2）获得其他力学量及其可视化

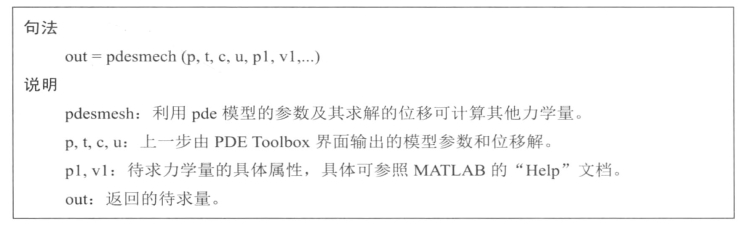

利用上一步输出的模型参数及位移解可调用PDE Toolbox中的pdesmech函数计算待求区域的力学量，并进行可视化显示。

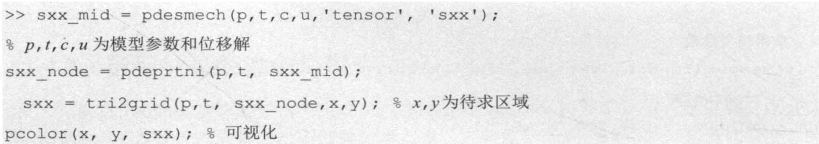

通过pdesmech计算得到的力学量分布在三角形单元的中点上，首先通过函数pdeprtni将其线性插值到节点上，然后利用函数tri2grid求解该力学量在待求区域的值，以求x方向正应力σx为例，具体语句如下。
对于位移场，可以直接调用tri2grid求解其在待求区域的值，例如：

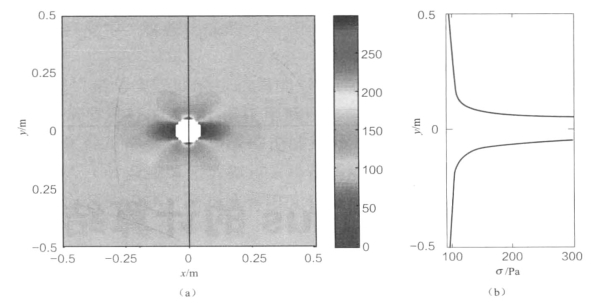

以11.3.2节中的计算结果为例，用上述方法可以导出其应力数据并进行后处理。这样不仅能像PDE工具箱那样画出应力分布云图，还能取感兴趣的区域进行具体分析。如图11-26所示，不仅给出σx的分布云图，还给出了直线x=0处的σx的在x=0处的分布曲线。
图11-26 导出PED Toolbox的数据并进行进一步后处理的效果图
（a）σx的分布云图；（b）σx直线在x=0处的分布曲线
