实验用试件如图14-26所示。实验时使用济南试金WDW3050试验机（最大载荷50 kN）对试件进行加载，加载速度1 mm/min。使用AVT相机（PIKE421 B，分辨率2 048×2 048像素）和Sigma镜头（焦距105 mm）采集试件变形图像，图像采集速度设为0.1 fps，即每10s采集一幅图像。

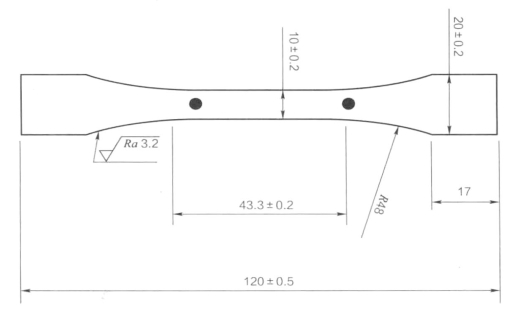

图14-26 实验试件尺寸图

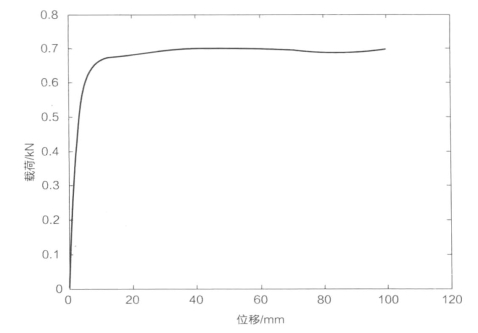

试验机的加载曲线如图14-27所示，采集的其中一幅图像如图14-17所示。
图14-27 试验加载曲线
