14.5.2　数据处理与分析

当实验结束后，从试验机输出的加载数据文件中可读出每个数据点的采集时间和载荷数据，从图像数据文件中可读出每幅图像的数据和与之对应的采集时间。按前述方法处理图像，可得到应变数据文件，每个数据点包括时间和应变。

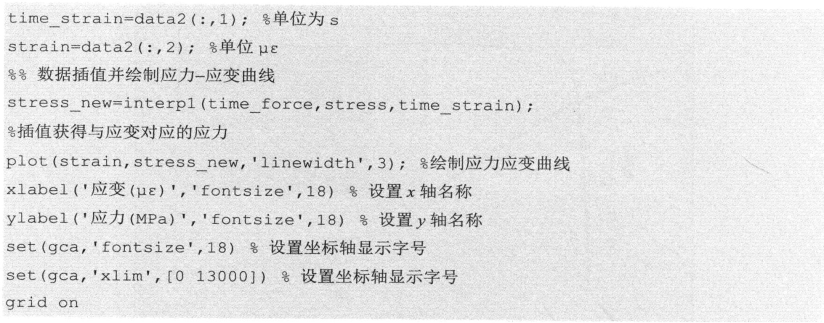

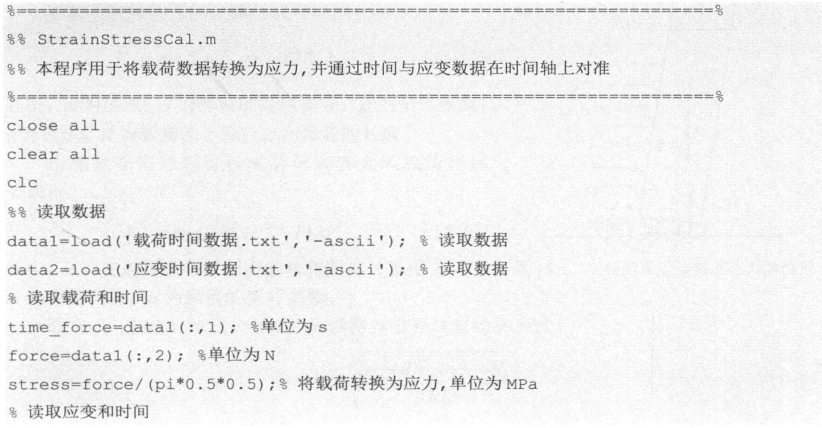

数据处理的第一步是将这些数据结果读入，同时将载荷换算为应力。由于试验机和数字相机是两台独立的设备，其采集速度并不相同（实际差别很大），因此得到的应力数据点和应变数据点在时间上是不对应的，无法直接画图。要实现应力和应变数据的一一对应，需要利用插值的方法将其在时间轴上对准，利用插值后的数据，画出实验结果，如图14-28所示。具体的程序范例如下：

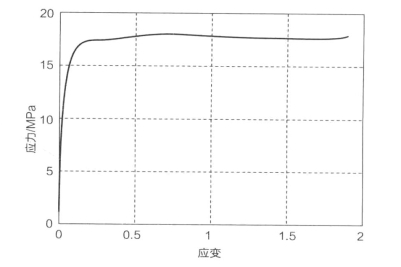

图14-28　最终绘制出的应力-应变曲线
