学习任务2 丰田A341E电子控制系统的检修
【学习目标】
1. 知识目标
（1）丰田A341E自动变速器电子控制系统的组成及元件位置。
（2）丰田A341E自动变速器电子控制系统的线路原理。
2. 技能目标
（1）能够对丰田A341E自动变速器电子控制系统各元件进行正确的检修。
（2）能够按照维修手册指引进行操作。
【任务描述】
一辆凌志LS400轿车，装有A341E自动变速器，车主将车开到4S店，反映该车在行驶中不升挡，且OD OFF指示灯点亮，经初步诊断为电子控制系统故障，需要对电子控制系统进行检查，并排除故障。
【相关知识】
一、 丰田A341E自动变速器电子控制系统的组成
A341E自动变速器的电子控制系统包括传感器、ECU和执行器三大部分，具体组成如图5-2-1所示。

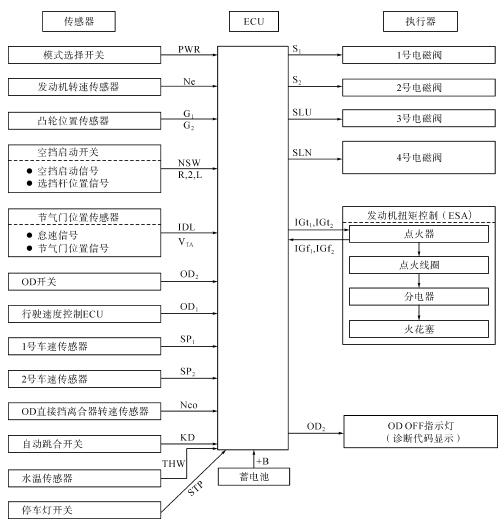

图5-2-1A341E自动变速器的电子控制系统

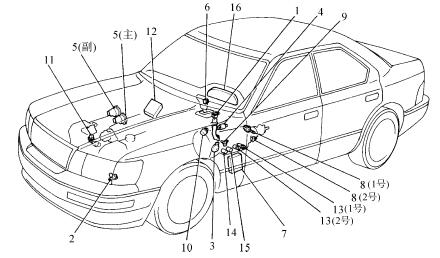

A341E自动变速器电子控制系统各元件的位置如图5-2-2所示,各元件的名称及功用见表5-2-1。
图5-2-2A341E自动变速器电子控制系统各元件的位置

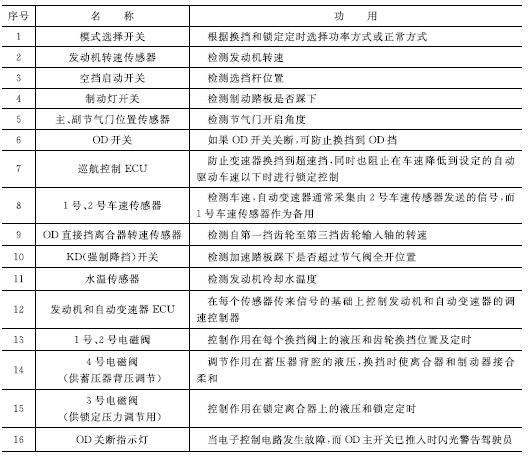

表5-2-1A341E自动变速器电子控制系统各元件的名称及功用
二、 丰田A341E自动变速器电子控制系统线路图及工作原理
A341E自动变速器电子控制系统线路图如图5-2-3所示。

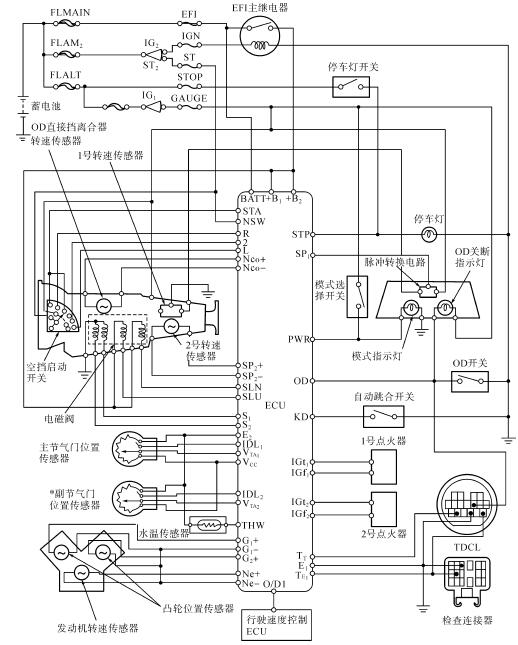

图5-2-3丰田A341E自动变速器电子控制系统线路图
1. 换挡原理
自动变速器ECU主要根据主节气门传感器和2号转速传感器（主车速传感器）以及模式选择开关的信号决定是否需要升降挡，并给相应的换挡电磁阀通断电。例如，如果需要由D位一挡升为D位二挡，ECU将在S1、S2端子提供5V电压，使得1号换挡电磁阀和2号换挡电磁阀通电，得到二挡。
2. 锁止离合器工作原理
当满足锁止离合器工作条件时（如车速、节气门开度、选挡杆位置、制动灯开关等信号），ECU将在SLN端子提供0V电压，使得锁止离合器电磁阀通电，液力变矩器锁止离合器接合。
3. 强制降挡原理
当驾驶员踩下加速踏板开度超过85%时，KD开关闭合，ECU在KD端子得到0 V电压，此时ECU将给相应的换挡电磁阀通、断电，在当前挡位降一个挡位，使得车辆能够加速超车。
【任务实施】
一、 设备、工具
（1） 常用拆装工具、万用表、厚薄规、ECU检测仪。
（2） A341自动变速器实训台或凌志LS400整车，举升机。
（3） 维修手册、工作记录表、评分表。
二、 实施步骤
1. 查阅维修手册，确定自动变速器电子控制系统检修流程
自动变速器电子控制系统的检修流程如图5-2-4所示。

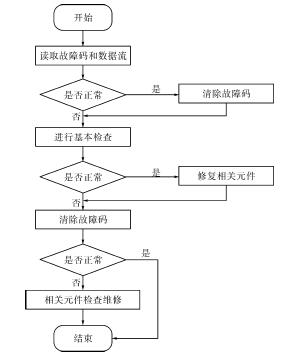

图5-2-4自动变速器电子控制系统的检修流程
2. 读取、清除故障码
当点火开关转到ON位置，发动机不运转时，警告灯点亮。当发动机启动时，故障警告灯应熄灭。如果故障警告灯继续点亮，则说明自动变速器电子控制系统可能有故障。
（1） 人工读取故障码：使用跨接线，短接诊断接头的端子，通过仪表上故障指示灯不同频率的闪烁（闪烁时间长短和次数）来读取故障码。
（2） 专用故障诊断仪或解码器读取故障码和数据流。诊断仪通常配有多种车型的诊断接头和诊断卡，具体使用请参考仪器的操作说明和车型维修数据。例如，丰田车系采用IT Ⅲ，通用车系采用TECH Ⅱ，宝马车系采用ISIS等。
3. 开关式电磁阀的检查
1） 检查电磁阀电阻
如图5-2-5所示，脱开电磁阀连接器，测量电磁阀端子与车身搭铁之间的电阻，应为11~15 Ω。
2） 检查电磁阀的工作
如图5-2-6所示，用蓄电池给电磁阀通电，检查是否有工作响声。

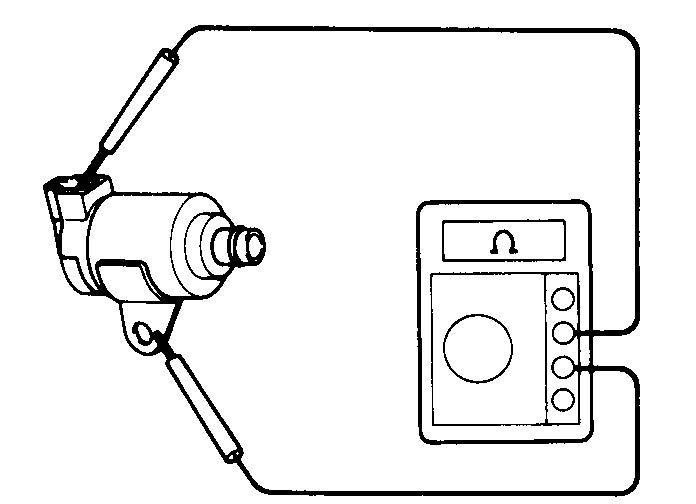

图5-2-5检查电磁阀电阻

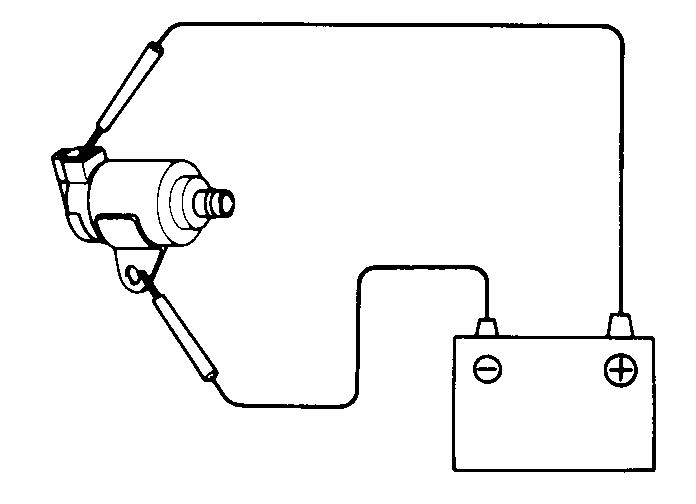

图5-2-6通电检查电磁阀的工作
3） 检查电磁阀的漏气
如图5-2-7所示，拆下电磁阀，施加5kg/cm2的压缩空气，检查电磁阀是否漏气。如果不符合规定应更换电磁阀。
图5-2-7检查电磁阀的漏气
4. 占空比式电磁阀的检查
1） 检查电磁阀电阻
如图5-2-8所示，脱开电磁线圈连接器，测量电磁阀连接器端子1与端子2之间的电阻，应为3.6~4.0 Ω。

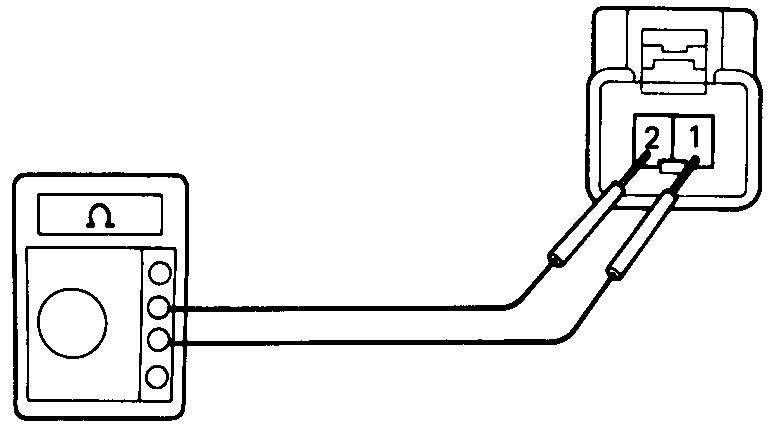

图5-2-8检查电磁阀电阻
2） 检查电磁阀工作情况
如图5-2-9所示，正引线串一只8~10W灯泡后连接电磁阀连接器端子1，负引线接端子2，检查阀门运动。蓄电池供电时阀门向右运动，蓄电池断电时阀门向左运动。
图5-2-9检查电磁阀工作情况
5. 电磁式车速传感器的检查
1） 检查外观
检查转子是否有断齿、脏污等情况。
2） 检查转子齿顶与传感器之间的间隙
用标准间隙厚度的厚薄规插入转子齿顶与传感器之间，如果感觉阻力合适，则表明间隙符合标准；如果阻力大，则说明间隙过小；如果没有阻力，则说明间隙过大。
3） 检查电磁线圈电阻
关闭点火开关，拔下传感器插头，用欧姆表测量电磁线圈电阻。不同车型自动变速器的车速传感器线圈电阻是不同的，一般为几百欧姆到几千欧姆。
4） 模拟检查
用交流电压表2V挡测量输出电压；启动时应高于0.1V，运转时应为0.4~0.8V；也可用示波器检测输出信号波形是否完整、连续、光滑等。
如果检查结果不符合要求，则应更换车速传感器。
6. 有怠速触点节气门位置传感器的检查
1） 检查传感器电阻
点火开关关闭，拔下传感器连接器插头，用万用表的欧姆挡测量各端子之间的电阻值，标准值见表5-2-2。如果电阻值不正常，则应更换节气门位置传感器。

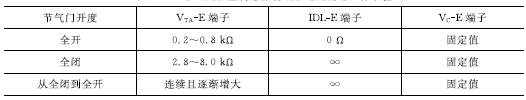

表5-2-2节气门位置传感器各端子之间的电阻标准值
2） 检查传感器电压
打开点火开关，但不启动发动机。用万用表的电压挡测量各端子之间的电压，标准值见表5-2-3。如果电压值不正常，则应更换节气门位置传感器。
表5-2-3节气门位置传感器各端子之间的电压标准值
三、 评价与反馈
完成评价反馈表，见表5-2-4。

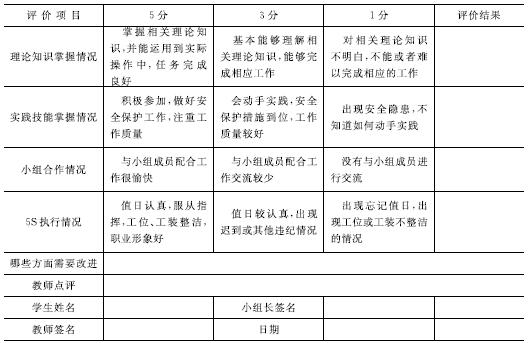

表5-2-4评价反馈表
【复习题】
（1） 请说明丰田A341E自动变速器如何由三挡升为四挡。
（2） 请说明如何检查开关式电磁阀。
