6.4.5 门控位测量脉宽应用实例
当设置GATE=1时，可通过计数方式测量外部中断引脚
或
的脉冲宽度。
【例6-6】 测量
引脚上出现的正脉冲宽度。
将定时器/计数器T1设置为定时模式的方式1，且GATE=1，计数初值为0，将TR1置1。如图6-7所示，当
引脚上出现高电平时，开始对机器周期计数；当
引脚上信号变为低电平时，停止计数，然后读取定时器/计数器的值。
图6-7 测量的正脉冲波形

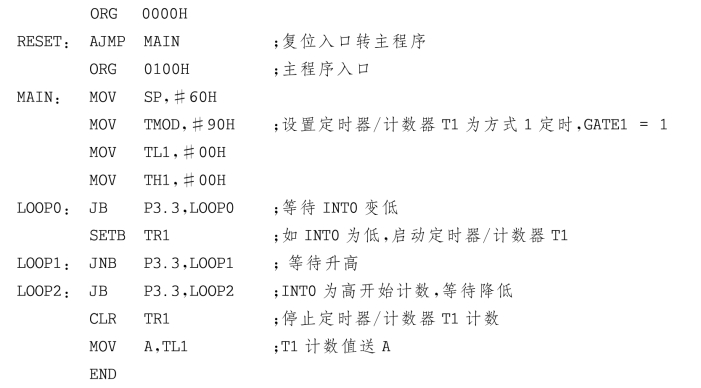

汇编语言源程序如下：
该程序利用了门控位的功能，当门控位GATE为1时，定时器/计数器的启动条件是GATE与定时器/计数器运行控制位同时有效，当GATE为0时，定时器/计数器停止计数。该程序实现了脉冲宽度测量。
C51语言源程序如下：
