6.4.2　方式2应用

方式2是一个可以自动重新装载初值的8位定时器/计数器，当需要重复计数时，可以省去程序中重新装载初值的指令。

【例6-3】 利用定时器/计数器T1的方式2对外部信号计数，要求每记满100次，将P1.0端取反。

（1）工作模式和工作方式选择

外部信号由定时器/计数器T1（P3.5）引脚输入，每发生一次负跳变计数器加1，每输入100个脉冲，计数器溢出一次，中断服务程序将P1.0取反一次。

定时器/计数器T1工作于计数模式的方式2，控制字为TMOD=60H。定时器/计数器T0不用时，TMOD的低4位可以任意设置，但不能使定时器/计数器T0进入方式3，一般取0。

（2）初值计算

X=28—100=156=9CH，所以，TL1的初值为9CH，同时将TH1初值设置为9CH。

（3）参考程序

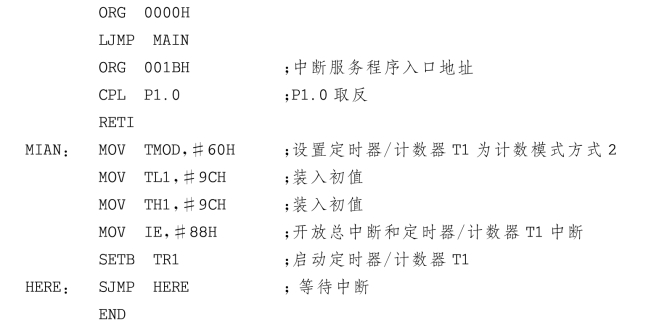

汇编语言源程序如下：

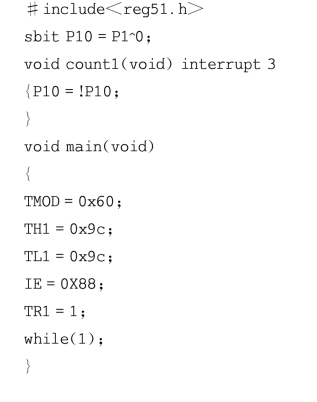

C51语言源程序如下：
