6.4.4　定时器/计数器扩展外部中断源应用实例

定时器/计数器可以实现定时或计数功能，此外，也可以将其扩展为一个负跳变沿触发的外部中断源。

【例6-5】 设系统时钟频率为6 MHz，编程实现时用定时器/计数器T0（P3.4）引脚上发生的负跳变信号作为启动信号，从P1.0引脚上输出一个周期为1 ms的方波。

定时器/计数器T0设为方式1计数，初值为FFFFH。当外部计数输入端定时器/计数器T0（P3.4）发生一次负跳变时，定时器/计数器T0加1且溢出，溢出标志TF0置1，向CPU发出中断请求，此时定时器/计数器T0相当于一个负跳变沿触发的外部中断源。

进入定时器/计数器T0中断程序后，F0标志置“1”，说明T0引脚上已接收过负跳变信号。定时器/计数器T1定义为方式2定时。在定时器/计数器T0引脚产生一次负跳变后，可启动定时器/计数器T1每500μs产生一次中断，然后在中断服务子程序中对P1.0求反，可使P1.0产生周期1 ms的方波，时序图如图6-6所示。由于省去重新装初值指令，所以可产生精确的定时时间。

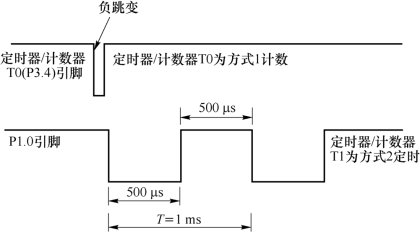

图6-6　负跳变沿触发1 ms周期方波时序图

首先计算定时器/计数器T1的初值，设定时器/计数器T1的初值为X，则

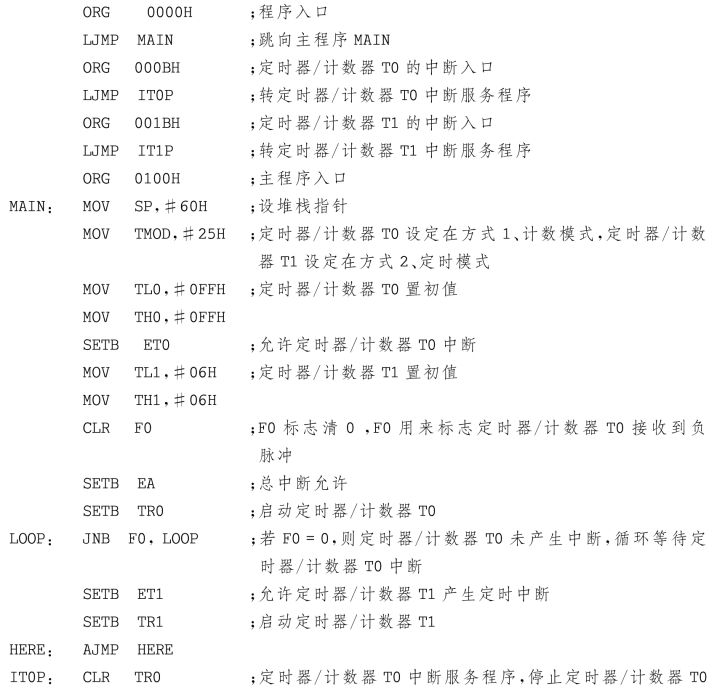

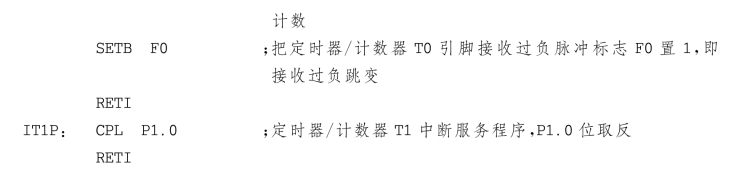

汇编语言源程序设计如下：

程序说明：主程序中设置定时定时器/计数器T0来检测外部下降沿信号。检测到信号以后程序转入中断入口地址000BH，中断服务程序将F0置1，外部信号的下降沿作为方波的启动信号，使用定时器/计数器T1来输出方波。程序中F0位的作用为检测外部脉冲信号的标志位。该程序实现了用定时器/计数器中断扩展为负跳边沿触发的外部中断源。

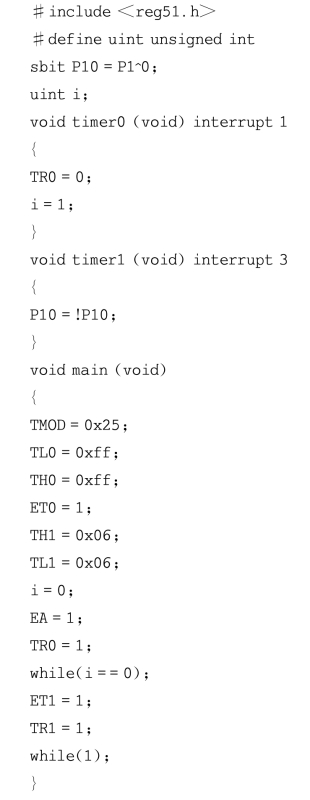

C51语言源程序如下：
