1.6.1　频分复用

1.频分复用的概念

频分复用(FDM)是按频率分割多路信号的方法，即将信道的可用频带分成若干互不交叠的频段，每路信号占据其中的一个频段，如图1-12所示。

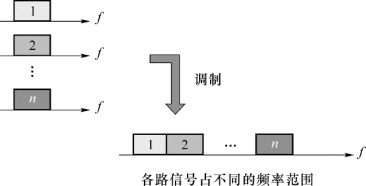

图1-12　频分复用示意图

在发送端要对各路信号进行调制，将各路信号搬移到不同的频率范围;在接收端采用适当的滤波器将多路信号分开，再分别进行解调和终端处理。

2.频分复用的优缺点

频分复用的主要优点是:信道复用率高，分路方便。因此，频分多路复用是目前模拟通信中常采用的一种复用方式，特别是在有线和微波通信系统中应用十分广泛。

频分复用的主要缺点是:各路信号之间存在相互干扰，即串扰。引起串扰的主要原因是滤波器特性不够理想和信道中的非线性特性造成的已调信号频谱的展宽。
