1.6.2　时分复用

1.6.2　时分复用

时分复用包括一般的时分复用(简称时分复用)和统计时分复用，下面分别加以介绍。

1.时分复用

时分复用(TDM)是利用各路信号在信道上占有不同的时间间隔的特征来分开各路信号。具体来说，将时间分成为均匀的时间间隔，将各路信号的传输时间分配在不同的时间间隔内，以达到互相分开的目的，如图1-13所示。

图1-13　时分复用示意图

在时分复用系统中，各路信号在线路上的位置是按照一定的时间间隔固定地、周期性地出现，靠位置可以识别每一路信号。比如，PCM30/32路系统就属于时分复用系统。

时分复用的优点是:简单，易于大规模集成，不会产生信号间的串话。但时分复用容易产生码间串扰，而且信道利用率比统计时分复用低。

SDH传输网和MSTP传输网等采用时分复用方式。

2.统计时分复用

统计时分复用(STDM)是根据用户实际需要动态地分配线路资源(逻辑子信道)的方法。即当用户有数据要传输时才给他分配资源，当用户暂停发送数据时不给他分配线路资源，线路的传输能力可用于为其他用户传输更多的数据。通俗地说，统计时分复用是各路信号在线路上的位置不是固定地、周期性地出现(动态地分配带宽)，不能靠位置识别每一路信号，而是要靠标志识别每一路信号。

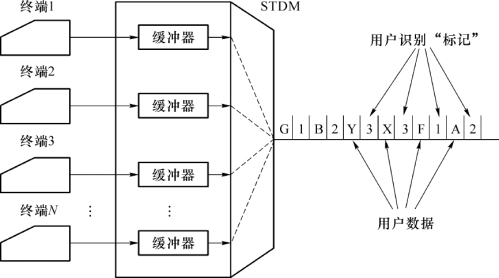

图1-14是统计时分复用的示意图。

图1-14　统计时分复用示意图

由于统计时分复用的信道利用率较高，传统的分组交换网、MPLS网和IP网等均采用统计时分复用。
