4.3.2　变换器充电过程的工作频率特性

将式(4.51)和式(4.53)代入式(4.41)中,联立式(4.19),最终可以得到整个变换器充电过程的工作频率特性,如图4.14所示。从图4.14可以看出,随着工作周期数的增加,变换器的工作频率f′w变化比较小,虽然等效电阻有一个突变的最大值,但由于频率在该突变阻值范围内变化不敏感,所以变换器的充电过程中工作频率无明显的突变,整体呈单调变化趋势。图示在9万个(约合1.1 s)工作周期内,工作频率变化约为0.8 k Hz。

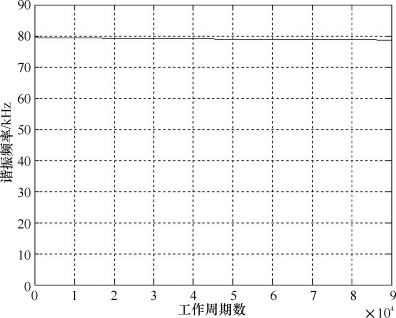

图4.14　输出电路工作频率与工作周期数的关系曲线
