9.2　多点起爆控制方案

根据多点起爆装置结构的不同,具体有多种系统解决方案,如起爆模块分布式设计、冲击片雷管分布式设计等。在设计时,可针对具体应用,对每一种方案的特点进行比较分析,选取最优。最终确定方案如图9.2所示。

图9.2中,A面和B面相当于前面所述的二级气囊控制,在1～8各点以及这些点的组合位置定点点火,如DA 1-DA 5组合、DA 2-DA 6组合等,就可实现上面所说的定向精准点火(起爆)。该方案对应的实现电路如图9.3所示。图9.3中,Cx是充电点火电容,K x为触发开关,S x为点火起爆雷管,DA x、DB x等为着火点。

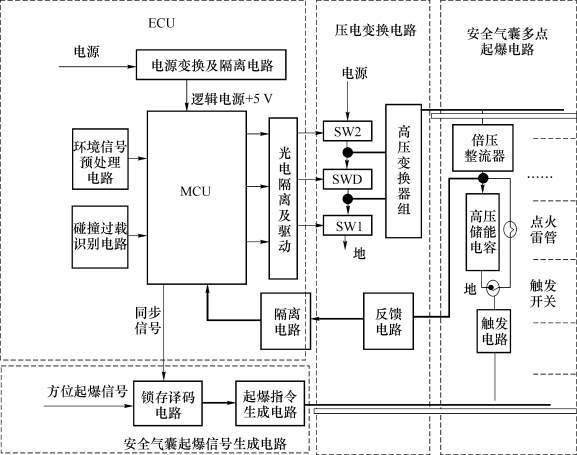

图9.1　系统结构框图

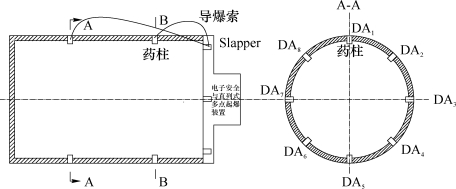

图9.2　多点起爆装置配置方案
