9.3.1　高压变换器电路设计

考虑到整个起爆装置的体积限制,高压变换电路将采用前文介绍的基于量子控制模式的E类拓扑结构,这样可使电路达到最简化。

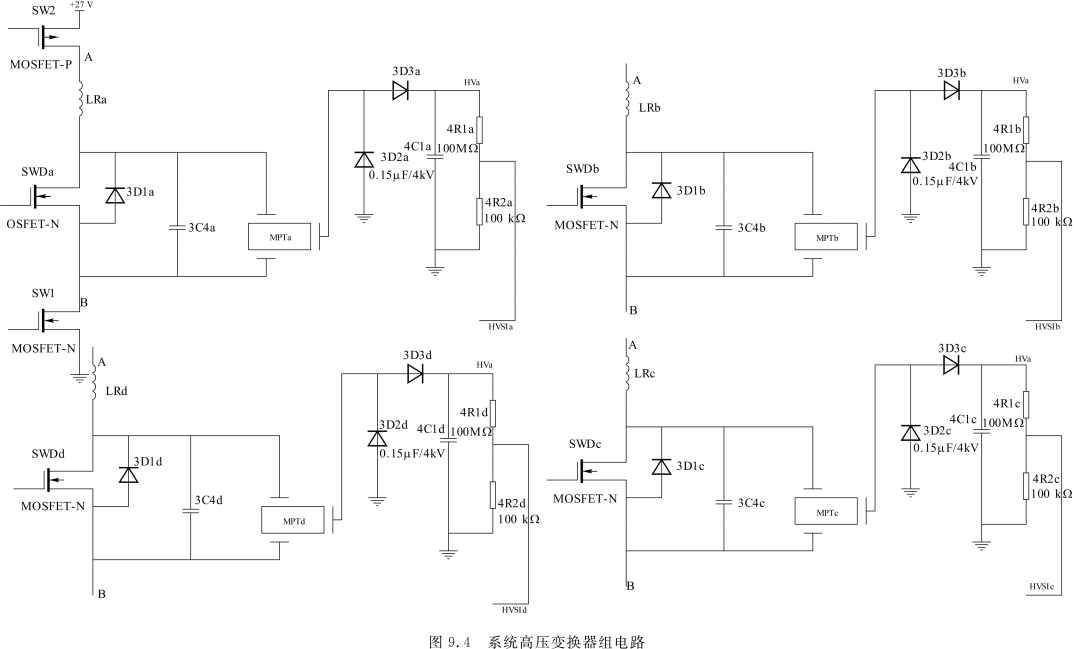

高压变换电路如图9.4所示,静态开关SW1和SW2分别采用N沟道和P沟道的功率场效应管,控制能量通路的通断。每一组起爆模块中的高压变换电路用一个动态开关,四组高压变换电路并接在静态开关的A、B端口之间。系统在解除保险后,各起爆模块综合各自负载起爆电容的电压输出信息,使反馈控制电路按照量子模式控制各模块中动态开关独立动作。
