1.2.1　基本术语

1.2.1　基本术语

发动机工作时，活塞在气缸内做往复直线运动，通过连杆连接使曲轴做旋转运动。为了描述活塞的运动，下面参照图1-10介绍活塞发动机工作的常用术语。

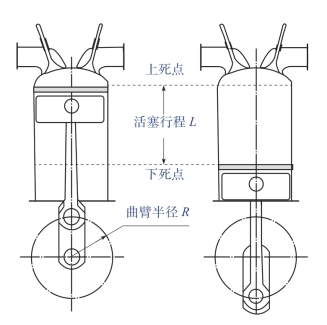

图1-10　相关术语及关键位置

（1）上死点（也称上止点）：活塞顶距曲轴旋转中心最远距离的位置。

（2）下死点（也称下止点）：活塞顶距曲轴旋转中心最近距离的位置。

（3）曲轴转角：曲臂中心线与气缸中心线的夹角。

（4）活塞行程L：上死点与下死点之间的距离。

（5）曲臂半径R：曲轴旋转中心与曲颈中心的距离。由图1-10可见，它与活塞行程的关系为

L=2R

（6）燃烧室容积V燃：活塞在上死点时，活塞顶与气缸头之间形成的容积。

（7）气缸工作容积V工：上死点与下死点之间的气缸容积，若气缸直径为D，则

（8）气缸全容积V全：活塞在下死点时，活塞顶与气缸头之间形成的容积。显然，气缸全容积也等于燃烧室容积与气缸工作容积之和，即

V全=V燃+V工

（9）压缩比ε：气缸全容积V全与燃烧室容积V燃的比值，即
