发动机

为了将发动机与机身连接，应在机头处固定一块金属包边，这块包边同时也对推进器轴起到轴承的作用。

橡皮筋发动机是一束橡皮筋或细橡皮带，截面大小约为：1×1毫米，1×1.5毫米，1.5×1.5毫米，1×2毫米。根据其粗细取6～15条橡皮筋，使整束橡皮筋的总截面面积为24～30平方毫米（来回缠绕一圈算作同一条橡皮筋）。两根支柱相距40～44厘米，橡皮筋松松地缠绕在二者之间^[3]。这样做成的橡皮筋会形成一个环，还需在某个位置上打一个垂直于橡皮筋延伸方向的结，把它们牢牢系好。

这种橡皮筋发动机重8～11克，安装在发动机板的下方：其一端支撑为尾翼的拐钉，另一端支撑为推进器轴末端的钩子。推进器轴本身则在发动机板机头部分安装的包边里旋转。

机头的包边用厚0.5～0.8毫米的铁皮或马口铁制成；其展开图及各部分尺寸如图5-8所示。用锥子或钻孔机在包边侧壁的底下打两个小孔，让金属丝做成的轴能从中穿过。小孔必须光滑没有毛边，大小必须严格按照轴心的粗细来确定（留出的空隙尽可能小）。特别重要的是，两个小孔都必须位于包边笔直的、水平的倒棱上。为了增加强度，按要求做成的包边得做一下焊补；也可以在里面塞一块弯曲程度刚好的木垫板。

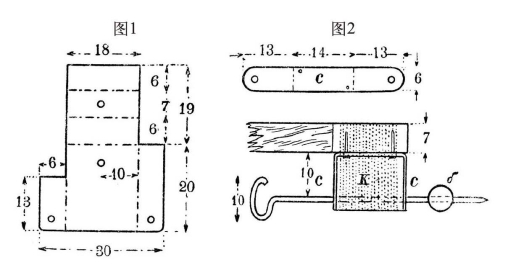

图5-8　小图1：发动机板的头部包边的展开图（单位为毫米）。小图2：另一种类型的头部包边：顶上—展开图，底下—组合完的样子（K—木垫板，外面缠上涂了胶的细绳）。

另一种形状的轴承如图5-8的小图2和图5-16所示。

推进器轴用长80～100毫米、直径1.5毫米的钢丝制成；其一端磨尖，另一端弯成钩形（参见图5-9的ɞ—ɞ）。令钩子弯曲的末端的圆心落在轴心的延长线上；这是为了让推进器轴与橡皮筋发动机轴对接，否则在橡皮筋旋转时，推进器便会乱动。为了减少推进器与包边之间的摩擦，推进器轴上必须套一枚坚硬的珠子（б）——可以是金属的、玻璃的、石头的或珍珠母的。珠子与推进器之间再隔一个垫圈、方形铁片或中间开孔的铜块。

图5-9　发动机板的头部包边（展开图参见图5-8小图1）：ɞ—ɞ—发动机轴，б—珠子，е—插入前脚架的开孔。
