4.3.1　手动输入

4.3.1　手动输入

手工编写的程序可以在机床上手动直接输入，具体输入方法和步骤如下：

1.机床进入编辑模式

在机床控制面板按下“编辑”模式按钮，使系统进入编辑状态，在数控系统NC键盘按下“程序”按键，系统进入程序界面，如图4-3-1所示。

2.新建程序名

按下功能软键区的“DIR”（目录）软键（见图4-3-2），通过NC键盘输入程序名Oxxxx，在显示器的缓冲区显示输入的程序名（见图4-3-3），按下“插入”按键，进入程序编辑界面（见图4-3-4）。

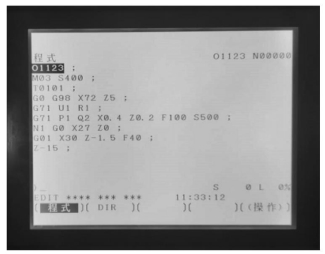

图4-3-1　程序界面

图4-3-2　“DIR”软键

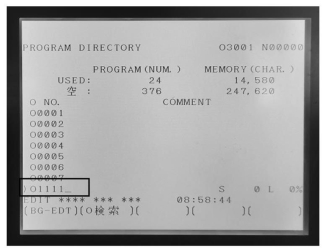

图4-3-3　缓冲区键入程序名

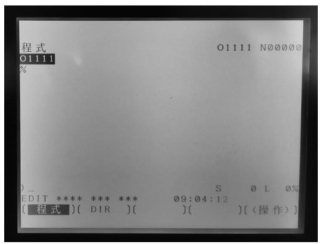

图4-3-4　程序编辑界面

3.手动输入加工程序

以表4-3-1所示的加工程序为例，每一行即每一个分号前面的代码为一个程序段，在输入程序时，每输入一个程序段进入缓冲区（见图4-3-5）就需要按下NC键盘区的“插入”按键，直至最后输入完所有程序（见图4-3-6）。

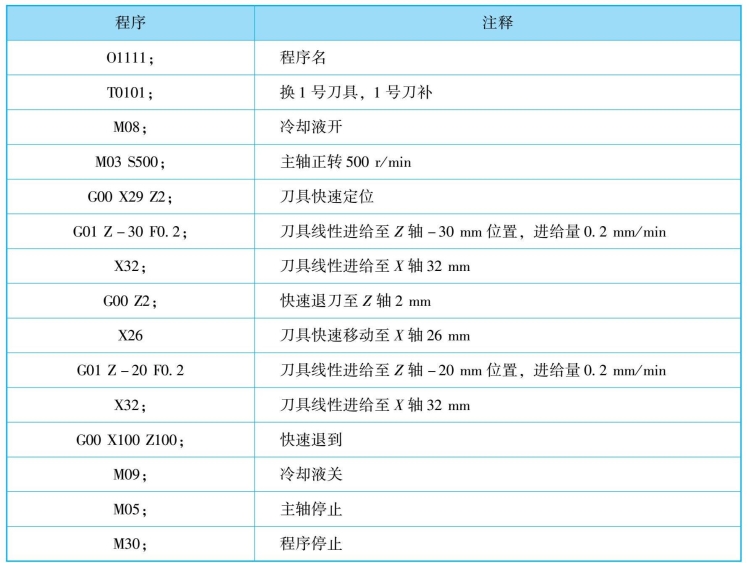

表4-3-1　零件加工程序示例

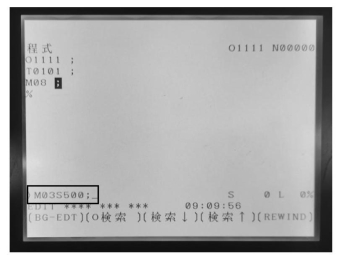

图4-3-5　程序段输入到缓冲区

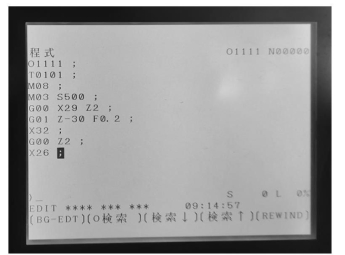

图4-3-6　输入完整程序

在程序输入过程中，当输入缓冲区的程序出现错误时按下“取消”键取消输入（见图4-3-7），当缓冲区中的程序已经键入到显示器中，程序出现错误时，通过光标按键将光标移动到需要删除的区域，按下“删除”键进行删除（见图4-3-8）；或者把正确的程序输入到缓冲区，按下“修改”键进行修改（见图4-3-9）。

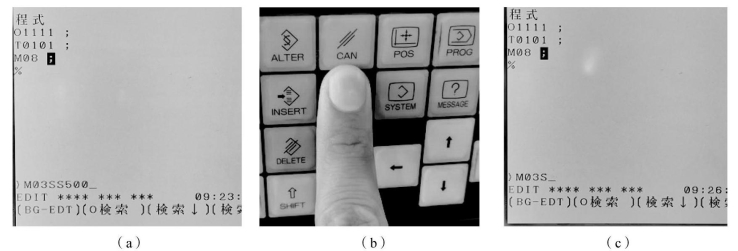

图4-3-7　在缓冲区取消错误输入方法

（a）缓冲区输入程序；（b）按取消键取消；（c）取消后错误消失

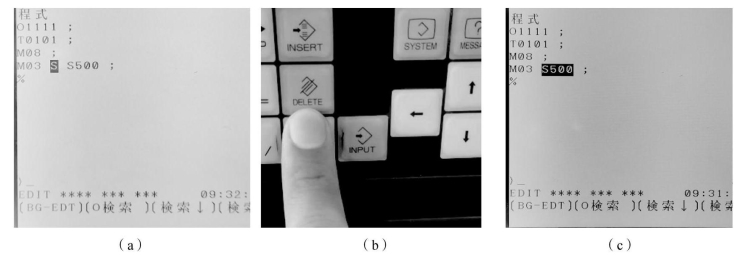

图4-3-8　利用删除键删除错误

（a）程序输入出错；（b）“删除”键删除；（c）错误消除

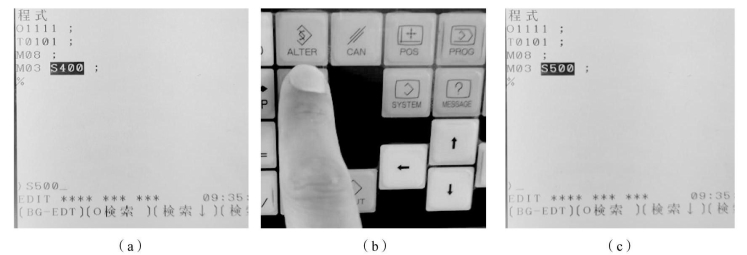

图4-3-9　利用修改键修改程序

（a）输入正确程序代码到缓冲区；（b）按下“修改”按键；（c）程序代码被修改
