高频核心考点245:虚活动的实质意义

高频核心考点245:虚活动的实质意义

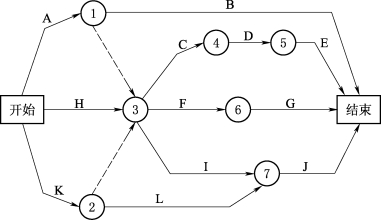

图中①③节点和②③节点之间带箭头的虚线就是虚活动。图中有12个活动和2个虚活动。

★★

(1)①③节点之间的虚活动表示把活动A的结果汇总到节点③；②③节点之间的虚活动也同理。

(2)意味着：活动A、H、K都完成了(都把结果汇总到节点③)，活动C、F、I才能开始。

(3)虚活动不占用资源，也不占用时间；虚活动只表达活动之间的逻辑关系。

(4)双代号网络图的两个节点之间只能有一条箭线，虚活动就是在这样的前提下诞生的。

关于箭线图的描述，不正确的是(　)。

A.流入同节点的活动，均有共同的紧后活动

B.任两项活动的紧前事件和紧后事件代号至少有一个不同

C.每一个活动和每一个事件都必须有唯一代号

D.虚活动主要用于表达活动之间的关系，消耗一定的资源和时间

【参考答案及解析】D。虚活动不占用资源，也不占用时间，只表达活动之间的逻辑关系。

精彩讲解请扫描二维码观看。
