组成和基本工作原理

飞机上的无线电高度表通常由收发机、接收天线、发射天线和指示器组成（图4-71）。收发组的功能是产生发射信号和接收地面反射回的信号，并计算出无线电高度。接收和发射天线为喇叭口天线或“π”形天线，且为定向天线，安装在机腹，具有完全相同的电气性能和结构。无线电高度指示器一般是无线电高度表和决断高度指示器，无线电高度信息也可在电子姿态指引仪上显示。

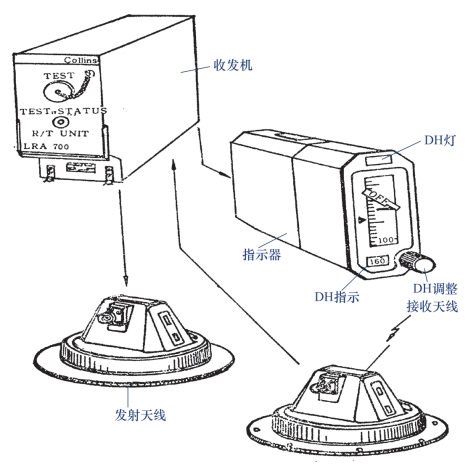

图4-71　无线电高度表的组成

无线电高度表属于无线电测距系统，一般是测量无线电信号的某一参量，如频率差、相位差或时间差来获取无线电高度的。

目前，民航客机上所使用的无线电高度表有3种类型，分别是普通调频连续波无线电高度表、等差频调频连续波无线电高度表和脉冲无线电高度表。
