本例中实现传送自定义表中的数据共享，一方系统表中的数据，通过IDoc发送与接收操作，在另一方系统中实现共享。
1.确认系统数据状况
发送端系统逻辑系统名称为NSPCLNT000（客户端为000），接收端系统逻辑系统名称为PRODUCTION（客户端为811）。

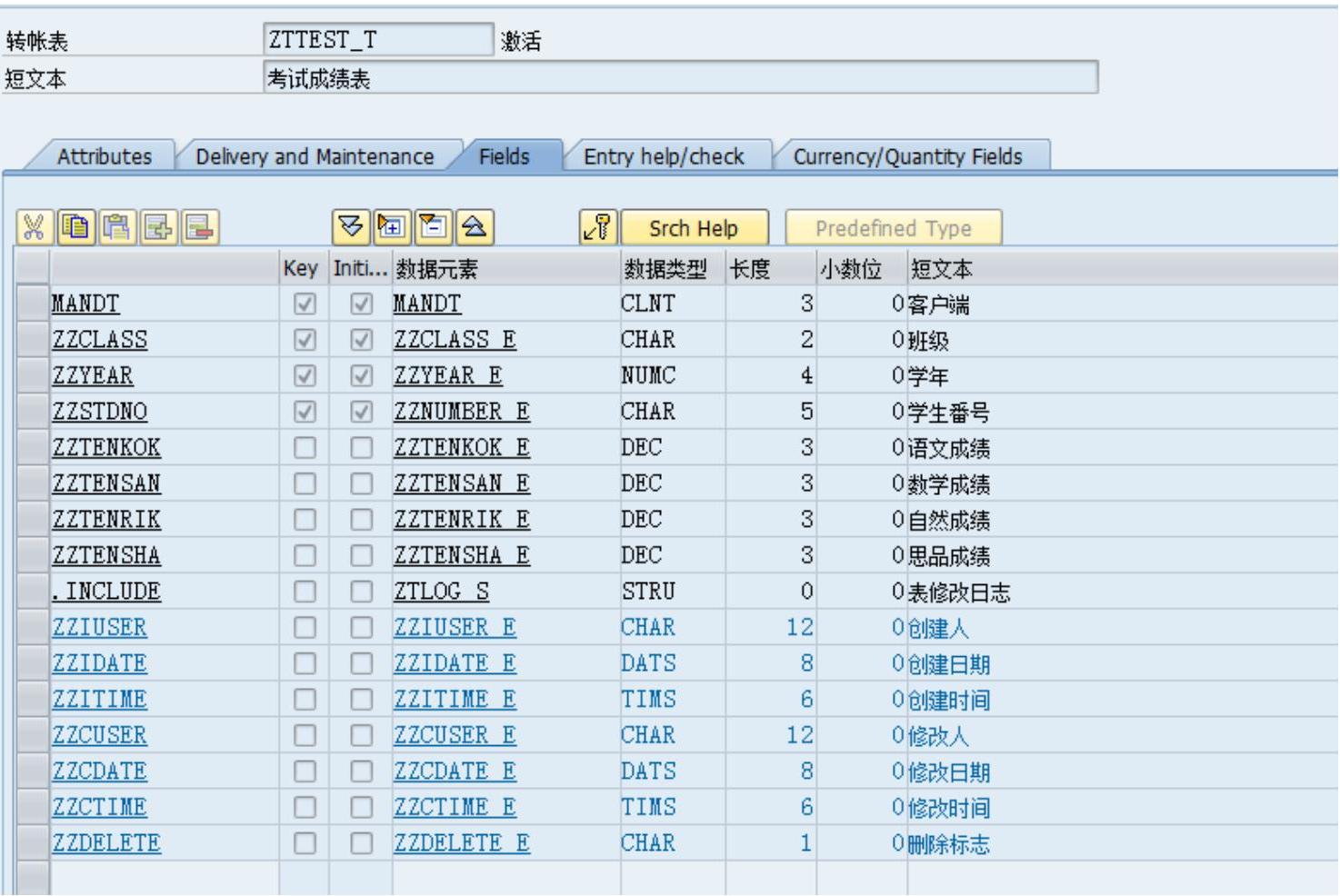

传送的表结构如图3-62所示，此表在NSPCLNT000和PRODUCTION中均存在。
图3-62
发送端系统数据如图3-63所示。
图3-63
接收端系统数据如图3-64所示。
图3-64
2.定义系统间连接
（1）在接收方系统定义
步骤一：定义发送方与接受方逻辑系统。
按照路径“IDoc接口/启用应用程序链接（ALE）→基本设置→逻辑系统→定义逻辑系统”或运行事务代码BD54，添加逻辑系统如图3-65所示。
图3-65
如上图所示，逻辑系统NSPCLNT000为接收方用，PRODUCTION为发送方用。
步骤二：定义客户端与逻辑系统之间的对应关系。
运行事务代码SCC4，设定客户端信息如图3-66所示。
图3-66
步骤三：定义RFC调用目标系统，建立连接。
运行事务代码SM59，设定RFC连接信息如图3-67所示。
定义接受方RFC连接：填入接收方目标系统名称、IP地址和实例编号。
图3-67
输入语言、客户端号、用户名和密码，如图3-68所示。
图3-68
选择“MDMP&Unicode”选项，图3-69所示。
图3-69
测试连接和权限测试，单击应用工具栏中的
按钮，如图3-70所示。
图3-70
定义发送方RFC连接：填入发送方目标系统名称、IP地址和实例编号，如图3-71所示。
图3-71
输入语言、客户端号、用户名和密码，如图3-72所示。
图3-72
选择“MDMP&Unicode”选项（该系统为Non-Unicode系统），如图3-73所示。
图3-73
测试连接和权限测试，单击应用工具栏中的
按钮，如图3-74所示。
图3-74
（2）在发送方系统定义
按照以上步骤，在发送发定义相同的逻辑系统和对应的RFC连接。
3.定义系统间IDoc信息
（1）在接收方系统定义
步骤一：在发送系统中定义数据段。
运行事务代码WE31，设定数据段信息如图3-75所示。
图3-75
单击新建按钮
，填写段中数据项如图3-76所示。
图3-76
单击标准工具栏中的保存按钮
，如图3-77所示。
图3-77
单击上图中的
按钮，如图3-78所示。
图3-78
单击上图中的
按钮，如图3-79所示，其效果如图3-80所示。
图3-79
图3-80
单击标准工具栏上的返回按钮
，在段编辑初始画面中按照以下路径发布该段，如图3-81所示。
图3-81
结果如图3-82所示。
图3-82
步骤二：在发送系统中定义基本IDoc类型。

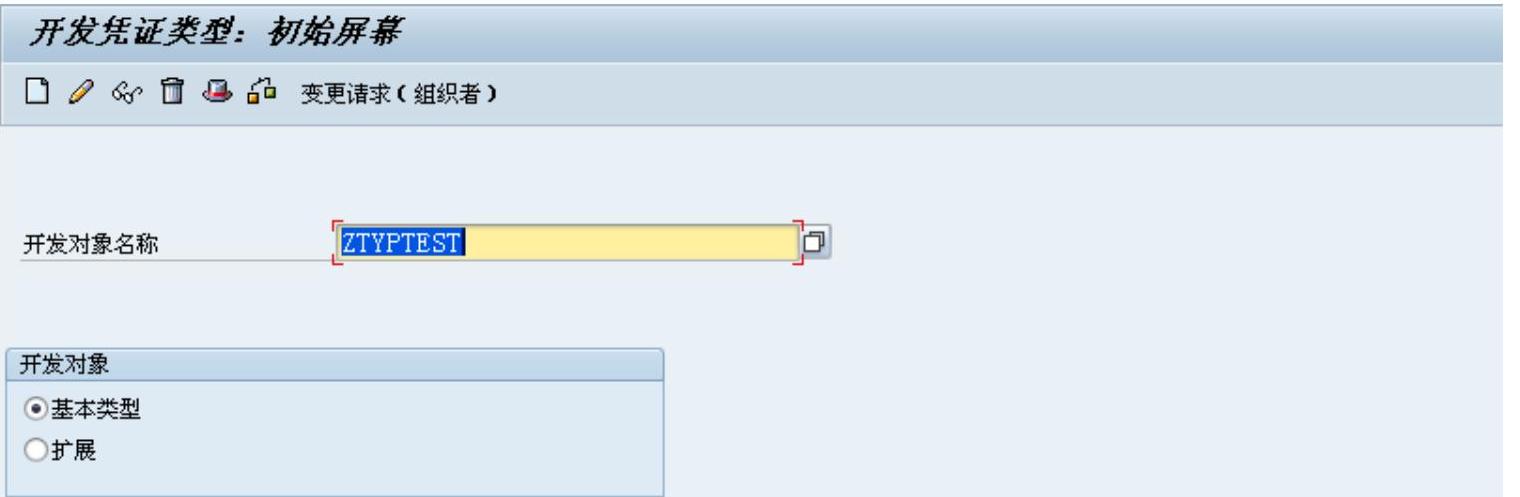

运行事务代码WE30，设定基本IDoc类型如图3-83所示。
图3-83
单击新建按钮
，填写类型描述如图3-84所示。
图3-84
单击上图中的
按钮，如图3-85所示。
图3-85
选中信息类型，单击新建段按钮
，填写段及数量编号信息，如图3-86所示。
图3-86
单击上图中的
按钮，如图3-87所示。
图3-87
单击标准工具栏中的保存按钮
，如图3-88所示。
图3-88
单击上图中的
按钮，如图3-89所示。
图3-89
单击标准工具栏中的返回按钮
，在段编辑初始画面中按照以下路径发布该类型，如图3-90所示。
图3-90
单击图3-91中的
按钮。
图3-91
（2）在发送方系统定义
按照以上步骤，在发送方定义相同的段和信息类型。
4.定义系统间IDoc关联
（1）在发送方系统定义
步骤一：创建一个逻辑消息类型。
运行事务代码WE81，设定数据段信息如图3-92所示。
图3-92
步骤二：指定逻辑消息类型和IDoc基本类型的对应关系。
运行事务代码WE82，设定对应关系如图3-93所示。
图3-93
（2）在接收方系统定义
按照以上步骤，在接收方定义相同的逻辑消息类型和分配。
5.定义系统间IDoc连接
（1）在发送方系统定义
步骤一：创建并分配添加消息类型。
运行事务代码BD64，创建模型视图，如图3-94所示。
图3-94
单击按钮
并改为修改模式，单击
按钮创建模型视图，输入描述与IDoc名称，如图3-95所示。
图3-95
单击上图中的
按钮，如图3-96所示。
图3-96
选中模型视图，单击
按钮添加消息模型，输入模型名称、发送方逻辑名、接受方逻辑名和消息类型，如图3-97所示。
图3-97
单击上图中的
按钮，并单击标准工具栏中的保存按钮
保存设定信息。
步骤二：生成伙伴参数文件。

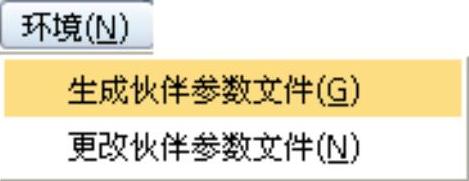

按照以下路径生成伙伴参数文件，如图3-98所示。
图3-98
输入合作伙伴系统（发送方逻辑系统名称）如图3-99所示，单击运行
按钮。
图3-99
执行结果如图3-100所示。
图3-100
步骤三：分配观察模型。
单击标准工具栏中的返回按钮
，按照以下路径将模型分配给逻辑系统，如图3-101所示。
图3-101
选择发送方逻辑名称，如图3-102所示。
图3-102
单击上图中的
按钮，分配结果如图3-103所示。
图3-103
接收方生成结果如图3-104所示。
(https://www.daowen.com)
图3-104
运行事务代码WE21，确认生成IDoc端口，如图3-105所示。
图3-105
运行事务代码WE20，确认对应合作伙伴参数如图3-106所示。
图3-106
双击消息类型ZLTYPTEST，确认出站配置，如图3-107所示。
图3-107
步骤四：编辑IDoc发布程序。
运行事务SE38，编写该IDoc的出站处理程序，如图3-108所示。
文本元素编辑如图3-108所示。
图3-108
选择文本元素编辑如图3-109所示。
图3-109
（2）在接收方系统定义
步骤一：生成伙伴参数文件。
运行事务代码BD64，选中已生成的模型，按照以下路径生成伙伴参数文件，如图3-110所示。
图3-110
输入合作伙伴系统（接收方逻辑系统名称），如图3-111所示，单击运行按钮
。
图3-111
显示成功信息如图3-112所示。
图3-112
运行事务WE21确认端口信息，如图3-113所示。
图3-113
步骤二：创建入站处理函数。
运行事务代码SE37，单击拷贝按钮
，如图3-114所示。
图3-114
注：一般由已存在的入站函数拷贝得来，可以提高效率。
单击上图中的
按钮，效果如图3-115所示。
图3-115
编辑函数ZIDOC_INPUT_TEST_CREATE如下：
编辑属性标签页，如图3-116所示。
图3-116
编辑输入标签页，如图3-117所示。
图3-117
编辑“Export”标签页，如图3-118所示。
图3-118
编辑“Changing”标签页，如图3-119所示。
图3-119
编辑“Tables”标签页，如图3-120所示。
图3-120
编辑“Exceptions”标签页，如图3-121所示。
图3-121
源码如下：
关联信息对象（事务码SE91），如图3-122所示。
图3-122
步骤三：将函数分配给逻辑信息。
运行事务WE57，单击标准工具栏中的
按钮，转换视图为变更模式，如图3-123所示。
图3-123
单击
按钮，新建条目如图3-124所示。
图3-124
单击标准工具栏中的保存按钮
，如图3-125所示。
图3-125
单击上图中的
按钮，将分配结果保存。
步骤四：将函数定义为入站函数。
运行事务BD51，单击标准工具栏中的
按钮，转换视图为变更模式，如图3-126所示。
图3-126
单击
按钮，新建入站函数如图3-127所示。
图3-127

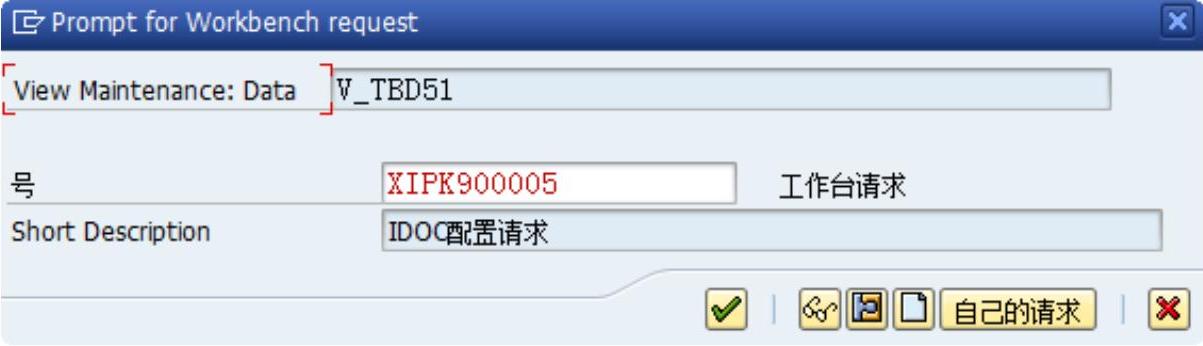

单击标准工具栏中的保存按钮
，如图3-128所示。
图3-128
单击上图中的
按钮，将添加结果保存。
步骤五：创建该IDoc的入站处理代码。
运行事务WE42，单击标准工具栏中的
按钮，转换视图为变更模式，如图3-129所示。
图3-129
单击
按钮，新建入站过程代码如图3-130所示。
图3-130
单击标准工具栏中的保存按钮
，如图3-131所示。
图3-131
单击上图中的
按钮，输入入站函数，如图3-132所示。
图3-132
单击标准工具栏中的保存按钮
，如图3-133所示。
图3-133
单击上图中的
按钮，保存后单击标准工具栏中的返回按钮
，如图3-134所示。
图3-134
双击上图中的树形菜单
，添加消息类型。单击
按钮，新建条目如图3-135所示。
图3-135
单击标准工具栏上的保存按钮
。
步骤六：生成新的伙伴参数文件。
运行事务代码BD64，选中已生成的模型，按照以下路径生成伙伴参数文件，如图3-136所示。
图3-136
输入合作伙伴系统（接收方逻辑系统名称），如图3-137所示，单击运行
按钮。
图3-137
显示成功信息如图3-138所示。
图3-138
6.测试系统间IDoc连接
（1）在发送端发送IDoc信息
步骤一：运行程序ZIDOC_SEND，运行结果如图3-139所示。
图3-139
单击运行按钮
，效果如图3-140所示。
图3-140
步骤二：查看发送成绩结果。
发送完成后，运行事务WE02查看发送消息，如图3-141所示。
图3-141
单击运行按钮
，如图3-142所示。
图3-142
（2）在接收端接收
步骤一：查看接收消息。
在接受方服务器运行事务WE02，查看接受消息，如图3-143所示。
图3-143
步骤二：查看接收成绩。
在接受方服务器运行事务SE16，查看表信息，如图3-144所示。
图3-144
