自行车座的创建过程：拉伸、蓝面、缝合、加厚详解

实例概述

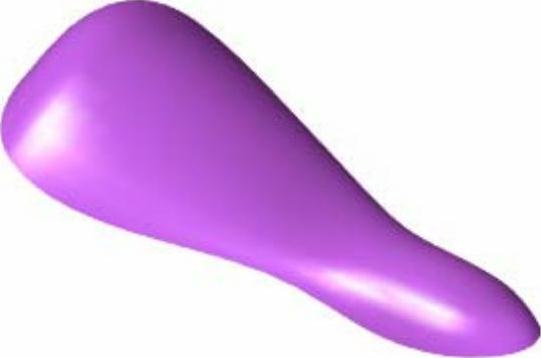

该实例介绍了自行车座的创建过程，主要运用了拉伸、蓝面、缝合、加厚等命令。在本例中，着重练习样条曲线创建草图的方法。零件模型及路径查找器如图7.1所示。

图7.1 零件模型和路径查找器

Step1.新建一个零件模型文件，进入建模环境。

Step2.创建图7.2所示的拉伸曲面1。

（1）选择命令。单击区域中的按钮。

（2）定义特征的截面草图。选取俯视图（XY）平面作为草图基准面，进入草绘环境，绘制图7.3所示的截面草图。

图7.2 拉伸曲面1

图7.3 截面草图

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入300，并按Enter键。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

Step3.创建图7.4所示的拉伸曲面2（拉伸曲面1已隐藏）。

（1）选择命令。单击区域中的按钮，

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图基准面，进入草绘环境，绘制图7.5所示的截面草图。

图7.4 拉伸曲面2

图7.5 截面草图

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入300，并按Enter键。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

Step4.创建图7.6所示的相交曲线1。

（1）选择命令。单击区域中的按钮，系统弹出“相交”命令条。

（2）定义要相交的曲面。选取拉伸曲面1与拉伸曲面2为要相交的对象。

（3）单击按钮，单击按钮，完成相交曲线1的创建。

Step5.创建图7.7所示的草图1（拉伸曲面1已显示）。

（1）在区域中单击按钮，选取前视图（XZ）平面为草图平面，进入草绘环境。

（2）绘制图7.7所示的草图1，单击按钮，退出草绘环境。

图7.6 相交曲线1

图7.7 草图1

Step6.创建图7.8所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取右视图（YZ）平面作为参考实体。

（3）定义偏移参考点。在绘图区域选取图7.7所示的点为偏移的参考点。

（4）在绘图区域单击完成平面4的创建。

Step7.创建图7.9所示的平面5。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取右视图（YZ）平面作为参考实体。

（3）定义偏移参考点。在绘图区域选取图7.9所示的点为偏移的参考点。

（4）在绘图区域单击完成平面5的创建。

图7.8 平面4

图7.9 平面5

Step8.创建图7.10所示的镜像1。(https://www.daowen.com)

（1）选择命令。在区域中单击后的，选择命令。

（2）定义要镜像的元素。在绘图区域选取图7.10a所示的曲线为要镜像的元素，单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，单击按钮，完成镜像1的创建。

图7.10 镜像1

Step9.创建图7.11所示的草图2。

（1）在区域中单击按钮，选取平面4为草图平面，进入草绘环境。

（2）绘制图7.12所示的草图2，单击按钮，退出草绘环境。

Step10.创建图7.13所示的草图3。

（1）在区域中单击按钮，选取平面5为草图平面，进入草绘环境。

（2）绘制图7.14所示的草图3，单击按钮，退出草绘环境。

图7.11 草图2（建模环境）

图7.12 草图2（草绘环境）

图7.13 草图3（建模环境）

图7.14 草图3（草绘环境）

Step11.创建图7.15所示的蓝面1。

（1）选择命令。在选项卡区域单击按钮，

（2）定义横截面。选取图7.16所示的截面1，单击按钮；选取截面2，单击按钮；选取截面3，单击按钮。

（3）定义引导曲线。在“蓝面”命令条中单击按钮，选取图7.16所示的引导曲线1，单击按钮；选取引导曲线2，单击按钮。

（4）单击按钮，单击按钮，单击按钮，完成蓝面1的创建。

图7.15 蓝面1

图7.16 定义截面与引导线

Step12.创建图7.17所示的加厚1。

（1）选择命令。在选项卡区域单击按钮，选择命令。

（2）选择要加厚的曲面。选取蓝面1为要加厚的曲面。

（3）定义加厚厚度值及方向。在“加厚”命令条的下拉列表中输入数值5.0，加厚方向如图7.18所示。

（4）单击按钮。单击按钮，完成加厚1的创建。

图7.17 加厚1

图7.18 调整加厚方向

Step13.创建图7.19a所示的倒圆1。

（1）选择命令。在区域中单击按钮。

（2）定义圆角类型。单击按钮，选取倒圆类型为选项，单击按钮。

（3）选取要倒圆的对象。在系统的提示下，选取图7.19b所示的模型边线为倒圆的对象。

（4）定义倒圆参数。在“倒圆”命令条的文本框中输入2，然后单击“完成”按钮。

（5）单击“倒圆”命令条中的按钮，然后单击按钮，完成倒圆1的创建。

图7.19 倒圆1

Step14.选择下拉菜单命令，将模型命名为bike_surface。
