创建四级控件的步骤及细节分享

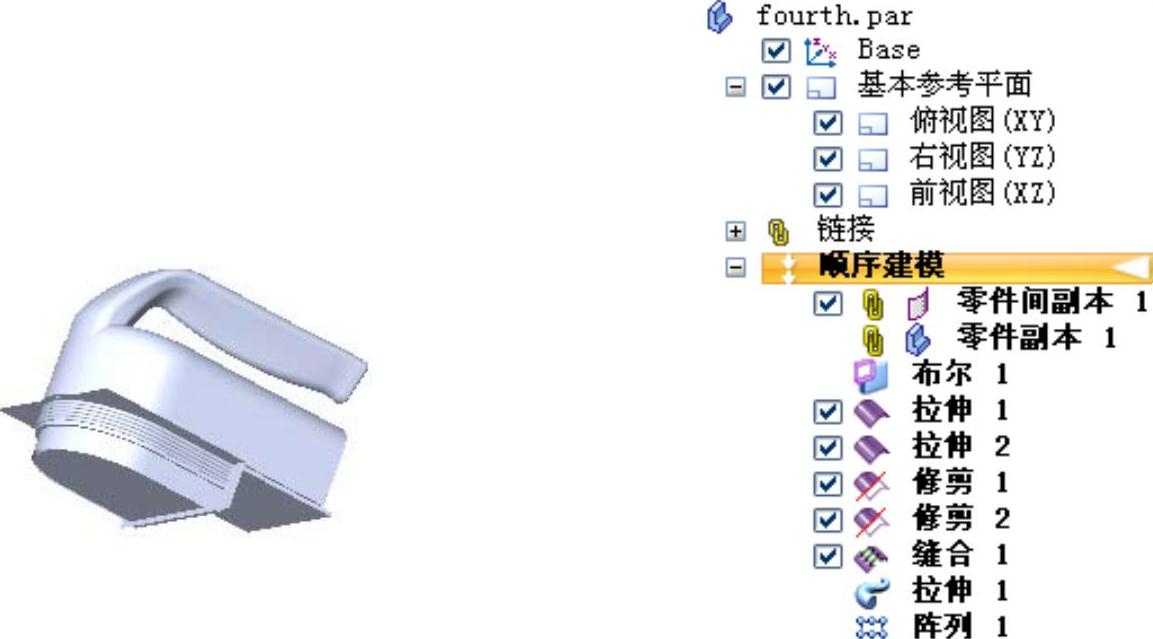

下面讲解四级控件的创建过程。该模型被用作五级控件和前端外壳的原始模型。零件模型及路径查找器如图14.5.1所示。

图14.5.1 零件模型及路径查找器

Step1.在装配体中建立四级主控件fourth。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为fourth，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取third零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取third中的缝合曲面1。单击按钮，单击按钮，单击按钮，完成“零件间复制”的操作。

说明：若绘图区域没有显示出缝合曲面1，可先退出“零件间复制”命令，然后在路径查找器中选中右击，在系统弹出的快捷菜单中选择命令，然后将“曲面”选中即可。

（4）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择third零件，然后单击按钮。系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮。单击按钮。

（5）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建图14.5.2所示的布尔1。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—减去”按钮；在绘图区域选取图14.5.3所示的面为布尔运算的工具，减去方向如图14.5.3中箭头所示；单击按钮，完成布尔1的创建。

图14.5.2 布尔1

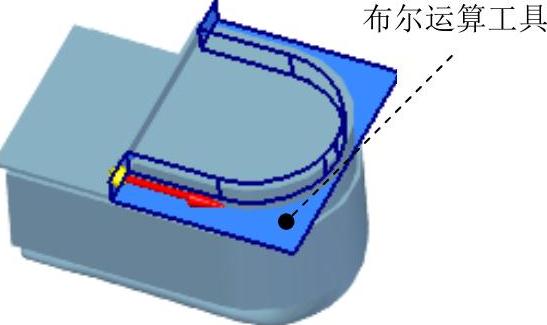

图14.5.3 定义布尔运算工具及方向

Step4.创建图14.5.4所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取前视图（XZ）平面作为草图平面，绘制图14.5.5所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，选择该命令条中的“对称延伸”按钮，在下拉列表中输入100，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

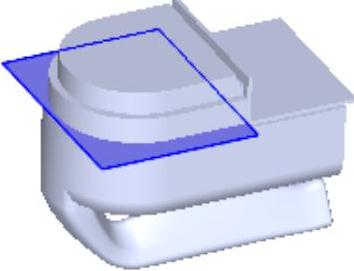

图14.5.4 拉伸曲面1

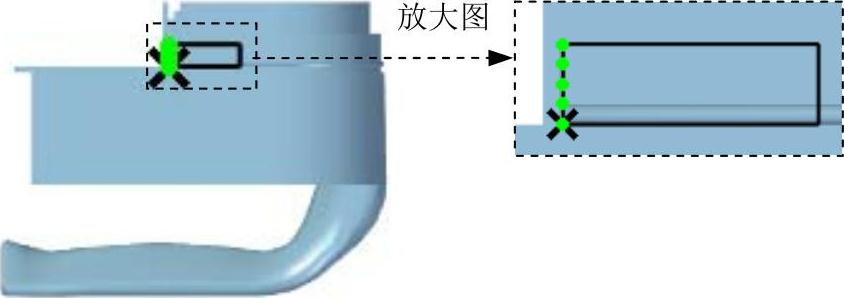

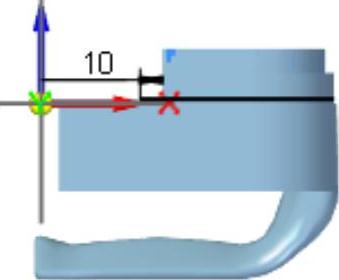

图14.5.5 截面草图

Step5.创建图14.5.6所示的拉伸曲面2。在功能选项卡区域中单击按钮；选取图14.5.6所示的模型表面作为草图平面，绘制图14.5.7所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入30，并按Enter键，拉伸方向为Z轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

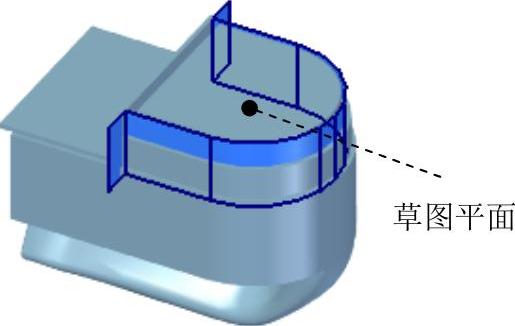

图14.5.6 拉伸曲面2

图14.5.7 截面草图

Step6.创建图14.5.8所示的曲面修剪1。在区域中单击按钮；选取图14.5.8a所示的拉伸曲面1为要修剪的曲面，单击按钮；选取图14.5.8a所示的拉伸曲面2为修剪工具，单击按钮；特征修剪方向箭头如图14.5.9所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

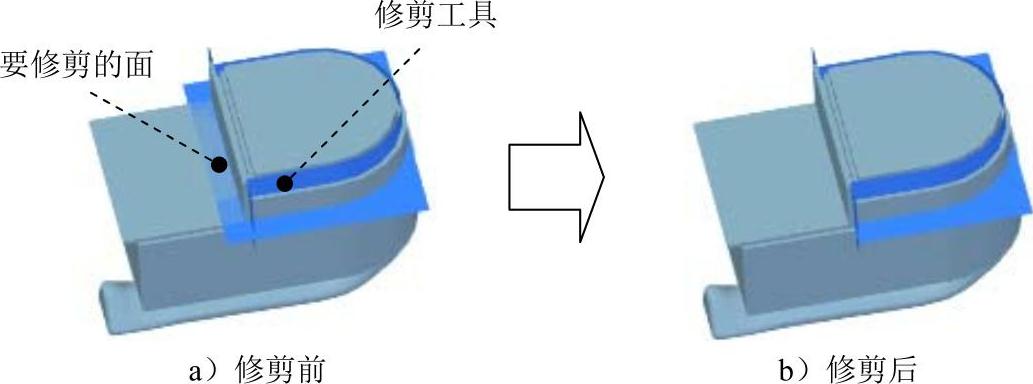

图14.5.8 曲面修剪1

(https://www.daowen.com)

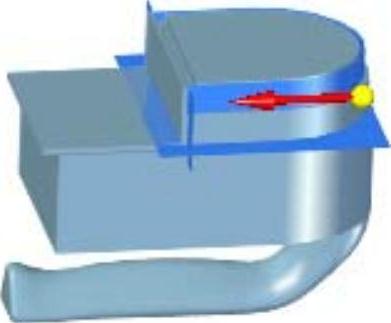

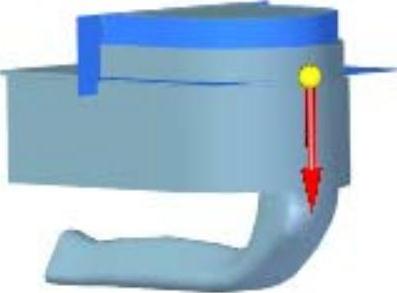

图14.5.9 修剪方向

Step7.创建图14.5.10所示的曲面修剪2。在区域中单击按钮；选取图14.5.10a所示的拉伸曲面2为要修剪的曲面，单击按钮；选取图14.5.10a所示的拉伸曲面1为修剪工具，单击按钮；特征修剪方向箭头如图14.5.11所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

图14.5.10 曲面修剪2

图14.5.11 修剪方向

Step8.创建图14.5.12所示的缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；选取修剪曲面1与修剪曲面2作为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面1的创建。

Step9.创建图14.5.13所示的扫掠特征1。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）定义扫掠参数。在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值。

（3）定义扫掠轨迹。在“创建起源”下拉列表中选择选项，在图形区中选取图14.5.14所示的草图1为扫掠轨迹曲线，单击按钮。

（4）定义扫掠截面。在“创建起源”下拉列表中选择选项，选取图14.5.14所示的平面作为草图平面，绘制图14.5.15所示的扫掠截面，单击按钮，退出草绘环境。

（5）定义扫掠的起点。在扫掠截面上任意位置单击完成扫掠起点的定义。

（6）单击按钮，单击按钮，完成扫掠特征1的创建。

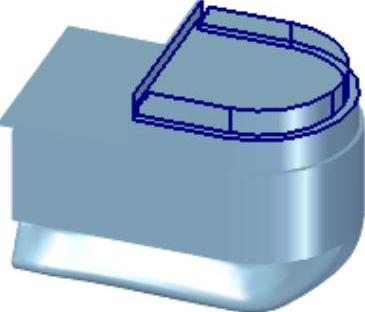

图14.5.12 缝合平面1

图14.5.13 扫掠特征1

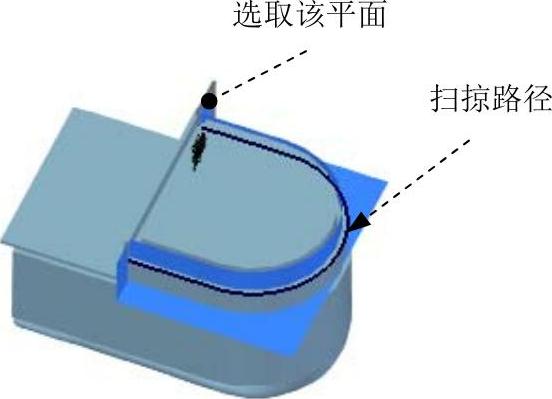

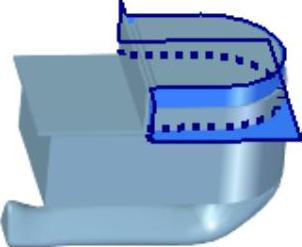

图14.5.14 扫掠特征1

图14.5.15 扫掠截面

Step10.创建图14.5.16所示的阵列特征。在区域中单击命令；选取扫掠特征1为要阵列的特征，单击按钮完成特征的选取；选取前视图（XZ）平面作为阵列草图平面；单击区域中的按钮，绘制图14.5.17所示的矩形；在“阵列”命令条的下拉列表中选择选项；在“阵列”命令条的文本框中输入第一方向的阵列个数为1，输入间距为0；在“阵列”命令条的文本框中输入第一方向的阵列个数为5，输入间距值为2，然后左击确定；单击按钮，退出草绘环境。在“阵列”命令条中单击按钮。

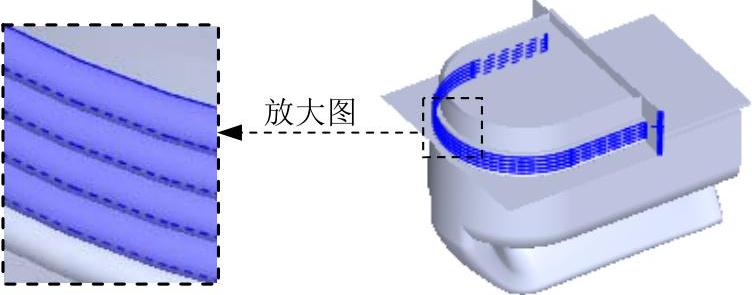

图14.5.16 阵列特征

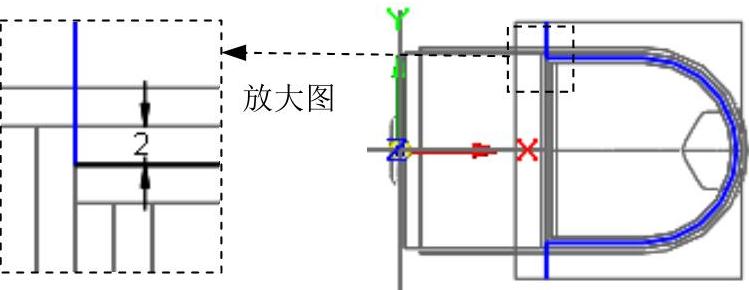

图14.5.17 矩形阵列轮廓

Step11.保存文件并关闭模型。
