限位轴模型与路径查找器的创建步骤及细节

此零件是减振器的一个轴类限位零件，主要运用了拉伸和倒角等特征。限位轴模型及相应的路径查找器如图33.3.1所示。

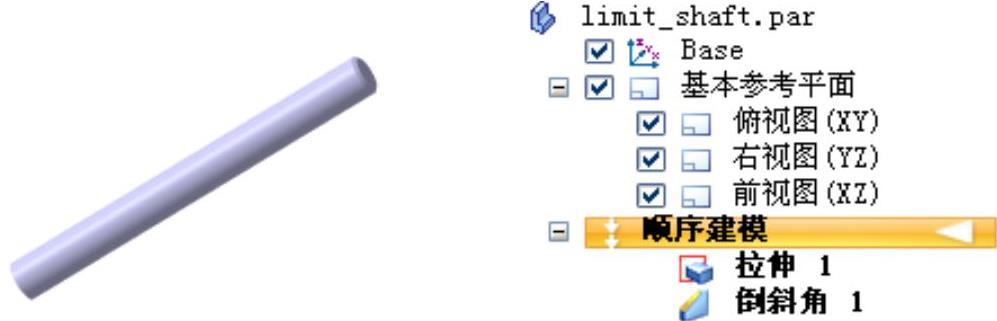

图33.3.1 限位轴模型和路径查找器

Step1.新建一个零件模型，选择下拉菜单命令，进入建模环境。

Step2.创建图33.3.2所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境。绘制图33.3.3所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值120，并按Enter键，拉伸方向沿Y轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图33.3.2 拉伸特征1

(https://www.daowen.com)

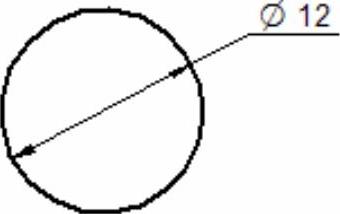

图33.3.3 截面草图

Step3.创建图33.3.4b所示的倒斜角特征1。

（1）选择命令。在区域中单击按钮，选择命令。

（2）定义倒角类型。单击按钮，系统弹出“倒斜角选项”对话框。选取倒斜角边类型为。单击按钮。

（3）选取模型中要倒角的边线，如图33.3.4a所示。

（4）定义倒角参数。在“倒斜角”命令条的文本框中输入值1.0。

（5）单击“倒斜角”命令条区域后的按钮，单击按钮，完成倒斜角特征的定义。

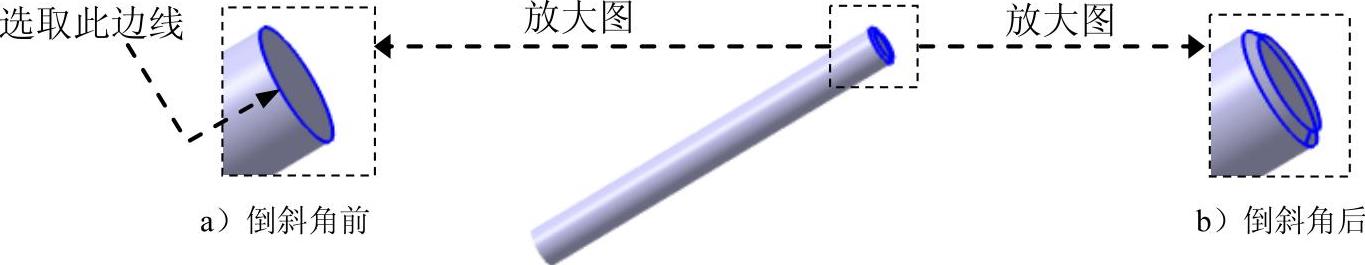

图33.3.4 倒斜角1

Step4.选择下拉菜单命令，将模型命名为limit_shaft。
