创建15.8风扇一级控件的详细步骤

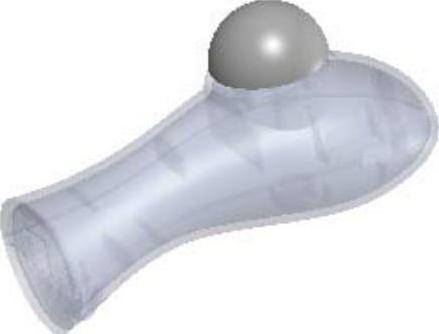

下面讲解风扇一级控件的创建过程。该模型是在装配体中创建的，并将被用作风扇上盖、风扇叶轮和风扇下盖的原始模型。零件模型及路径查找器如图15.8.1所示。

Step1.在装配体中建立下盖third。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为third，在下拉列表中选择单选项，单击按钮。

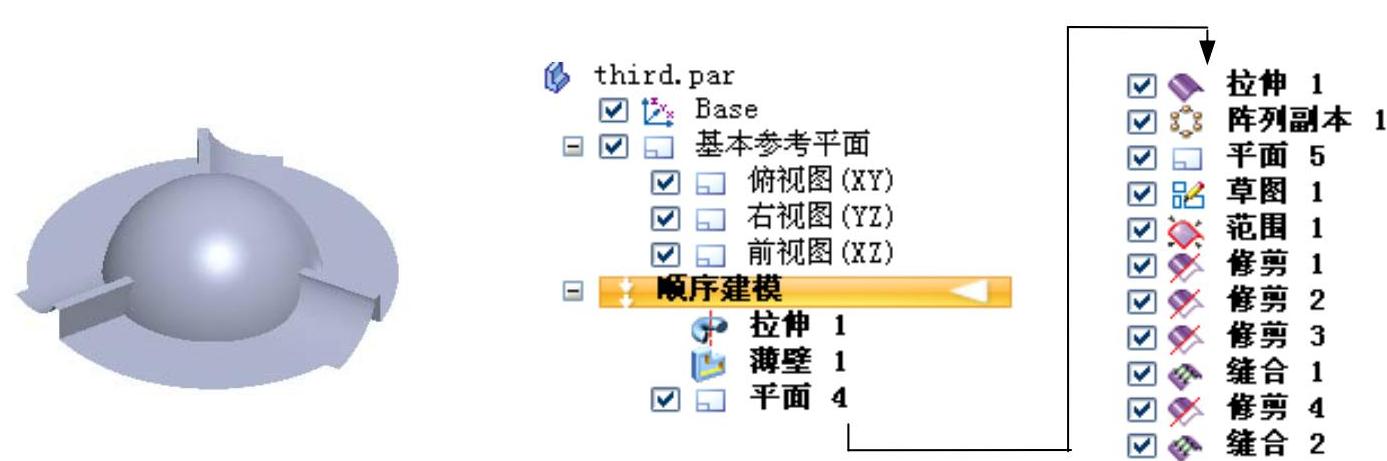

图15.8.1 零件模型及路径查找器

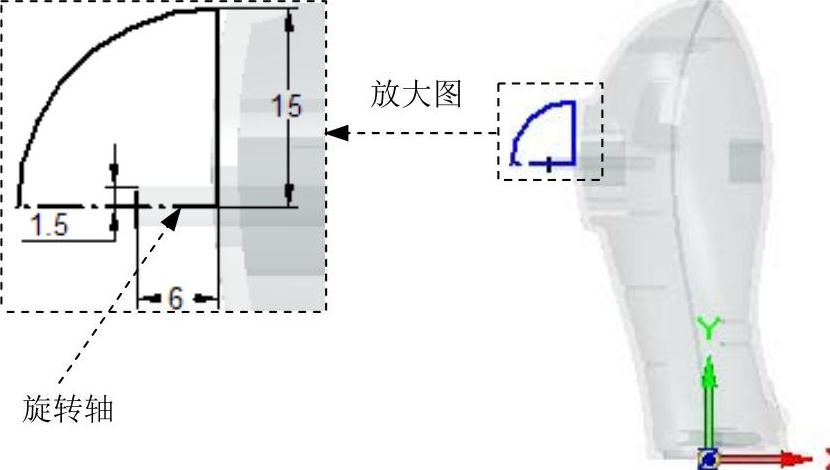

（3）创建图15.8.2所示的旋转特征1。在选项卡中单击按钮，选择命令；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图15.8.3所示的截面草图；单击区域中的按钮，选取图15.8.3所示的线为旋转轴；单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入360.0，在图形区空白区域单击；单击“旋转”命令条中的按钮，完成旋转特征1的创建。

图15.8.2 旋转特征1

图15.8.3 截面草图

（4）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建薄壁特征1。在区域中单击按钮。在“薄壁”命令条的文本框中输入薄壁厚度值为2，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

Step4.创建图15.8.4所示的平面4。在区域中单击按钮，选择选项。选取俯视图（XY）平面作为参考实体；在下拉列表中输入偏移距离为5，偏移方向沿Z轴正方向；在绘图区域单击完成平面4的创建。

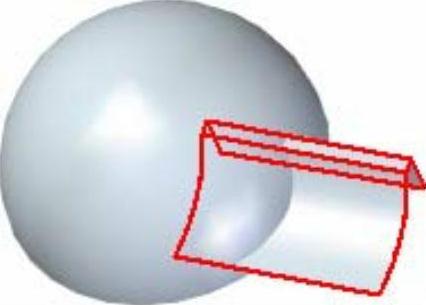

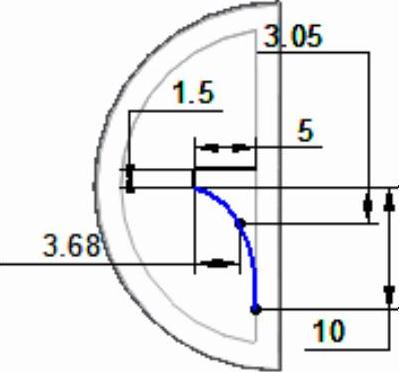

Step5.创建图15.8.5所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取平面4作为草图平面，进入草绘环境，绘制图15.8.6所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入20，并按Enter键，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

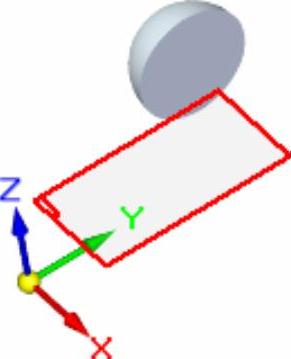

图15.8.4 平面4

图15.8.5 拉伸曲面1

图15.8.6 截面草图

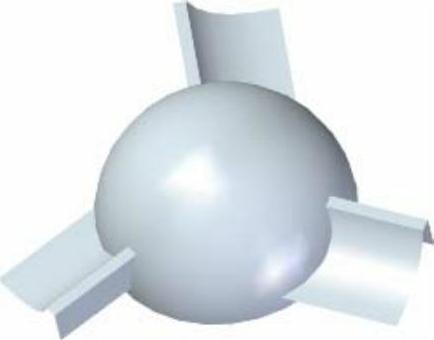

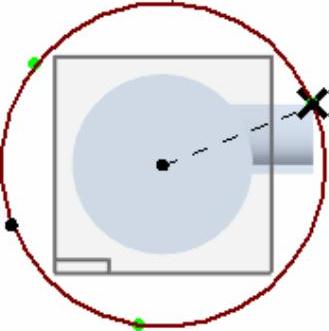

Step6.创建图15.8.7所示的阵列1。在区域中单击按钮；在绘图区中选取拉伸曲面1特征，单击按钮完成特征的选取；选取右视图（YZ）平面为阵列草图平面，单击区域中的按钮，绘制图15.8.8所示的圆并确定阵列方向，单击左键确认；在“阵列”命令条后的下拉列表中选择选项。在文本框中输入阵列个数为3，并按Enter键确认，然后单击；单击按钮，退出草绘环境；单击按钮，完成阵列1的创建。

图15.8.7 阵列1

图15.8.8 环形阵列轮廓

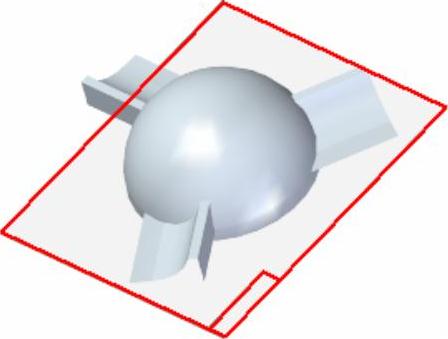

Step7.创建图15.8.9所示的平面5。在区域中单击按钮，选择选项；选取图15.8.10所示的模型表面作为参考平面，在下拉列表中输入偏移距离值为2，偏移方向沿X轴负方向；在绘图区域单击完成平面5的创建。

图15.8.9 平面5

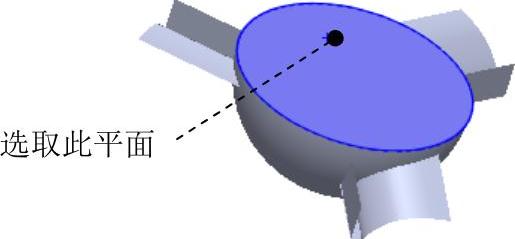

图15.8.10 定义参考平面

Step8.创建图15.8.11所示的草图1。在区域中单击按钮，选取平面5作为草图平面，绘制图15.8.11所示的草图1。

(https://www.daowen.com)

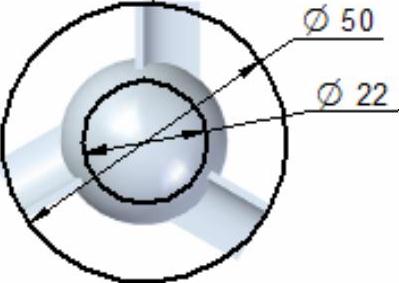

图15.8.11 草图1

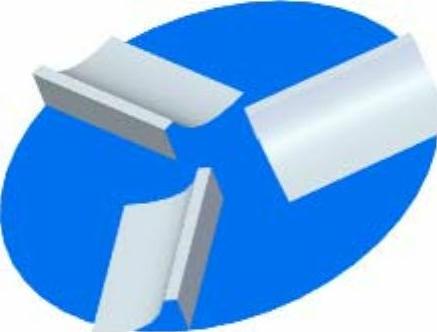

Step9.创建图15.8.12所示的有界曲面1（实体已隐藏）。在区域中单击按钮；在绘图区域依次选取草图1中直径为50的圆为定义边界的曲线，单击按钮；单击按钮，单击按钮，单击按钮，完成有界曲面1的创建。

图15.8.12 有界曲面1

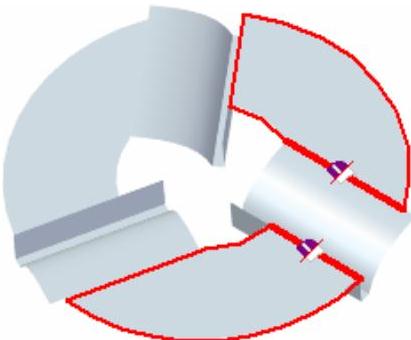

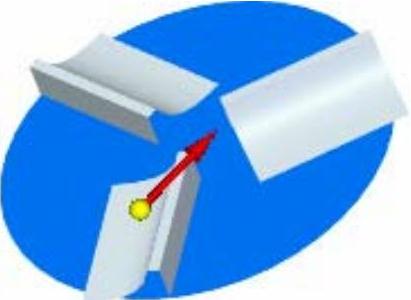

Step10.创建图15.8.13所示的曲面修剪1（实体已隐藏）。在区域中单击按钮；在绘图区域选取有界曲面1为要修剪的曲面，单击按钮；在绘图区域选取草图1中直径为22的圆为修剪工具，单击按钮；将特征修剪方向箭头调整至如图15.8.14所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建。

图15.8.13 曲面修剪1

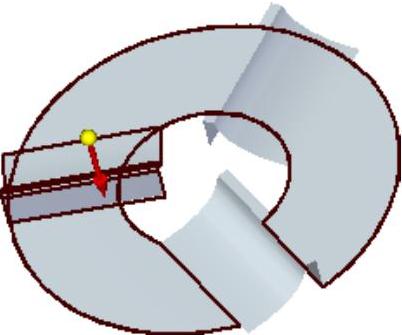

图15.8.14 修剪方向

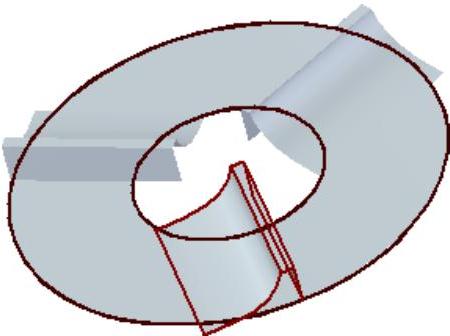

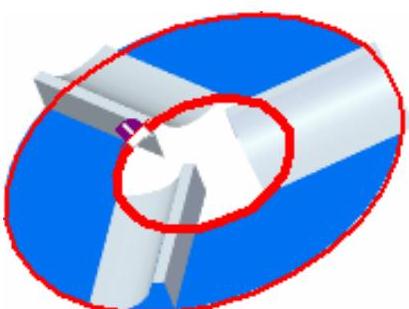

Step11.创建图15.8.15所示的曲面修剪2（实体已隐藏）。在区域中单击按钮；在绘图区域选取曲面修剪1为要修剪的曲面，单击按钮；在下拉列表中选择选项，然后在绘图区域选取图15.8.16所示的面为修剪工具，单击按钮；将特征修剪方向箭头调整至如图15.8.17所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

说明：图15.8.16所示的修剪工具是在Step6中通过阵列命令创建出来的两个阵列副本中的其中一个。

图15.8.15 曲面修剪2

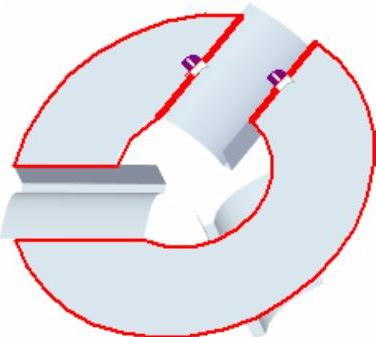

图15.8.16 修剪工具

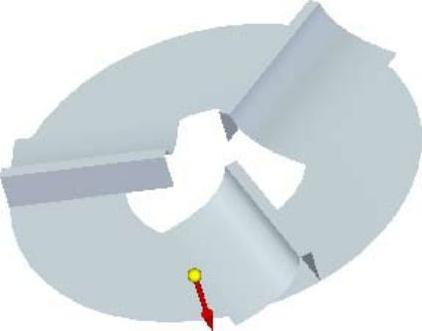

图15.8.17 修剪方向

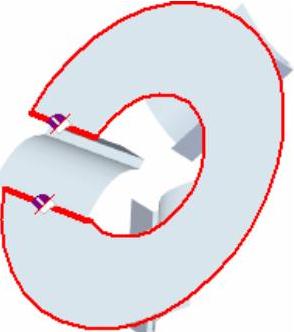

Step12.创建图15.8.18所示的曲面修剪3（实体已隐藏）。在区域中单击按钮；在绘图区域选取曲面修剪2为要修剪的曲面，单击按钮；在下拉列表中选择选项，在绘图区域选取图15.8.19所示的面为修剪工具，单击按钮；将特征修剪方向箭头调整至如图15.8.20所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪3的创建。

说明：图15.8.18所示的修剪工具是在Step6中通过阵列命令创建出来的两个阵列副本中的另外一个。

图15.8.18 曲面修剪3

图15.8.19 修剪工具

图15.8.20 修剪方向

Step13.创建缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框；在该对话框中取消选中复选框，单击按钮；在绘图区域选取曲面修剪2、图15.8.16所示的面与图15.8.19所示的面为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面1的创建。

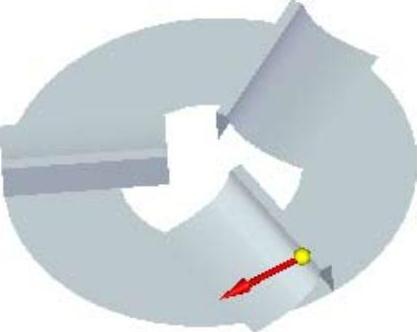

Step14.创建图15.8.21所示的曲面修剪4（实体已隐藏）。在区域中单击按钮；在绘图区域选取缝合曲面1为要修剪的曲面，单击按钮；在下拉列表中选择选项，在绘图区域选取拉伸曲面1为修剪工具，单击按钮；将特征修剪方向箭头调整至图15.8.22所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪4的创建。

图15.8.21 曲面修剪4

图15.8.22 修剪方向

Step15.创建缝合曲面2。在区域中单击按钮，系统弹出“缝合曲面选项”对话框；在该对话框中取消选中复选框，单击按钮；在绘图区域选取曲面修剪4与拉伸曲面1为要缝合的曲面，单击按钮；单击按钮，单击按钮,完成缝合曲面2的创建。

Step16.保存并关闭模型文件。
