灯罩后盖设计及添加步骤

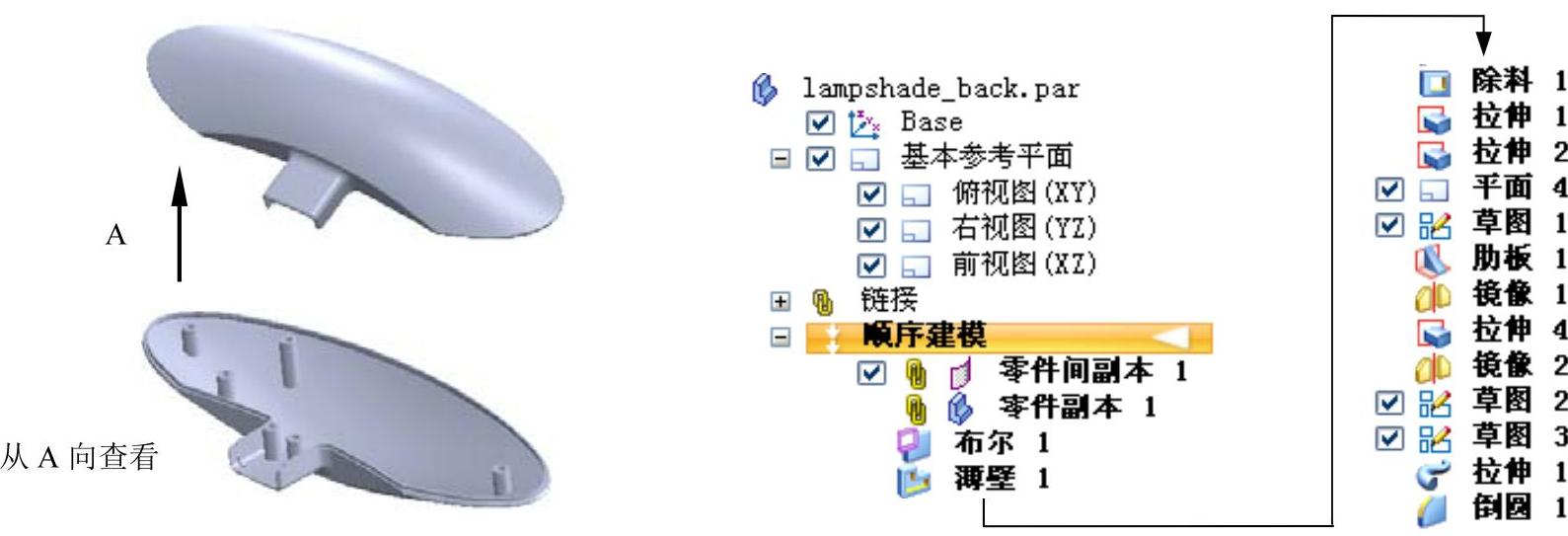

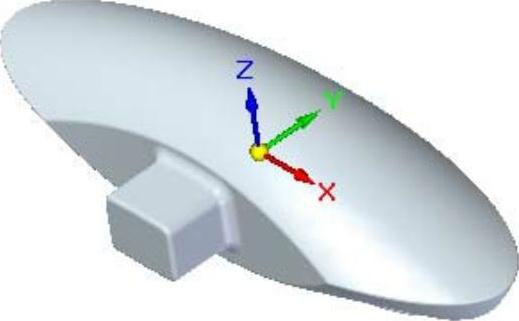

下面讲解灯罩后盖的创建过程。零件模型及路径查找器如图16.9.1所示。

图16.9.1 零件模型及路径查找器

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

Step2.添加一级控件零件模型。

（1）引入零件。单击路径查找器中的“零件库”按钮；在“零件库”对话框区域的下拉列表中设定装配的工作路径为D:\sest4.7\work\ch16，在“零件库”对话框中选中lampshade_first零件，按住鼠标左键将其拖动至绘图区域。

（2）放置零件。在图形区合适的位置松开鼠标左键，即可把零件放置到当前位置，如图16.9.2所示。

（3）选择下拉菜单命令，将模型命名为lampshade。

图16.9.2 添加一级控件模型

Step3.在装配体中建立灯罩后盖lampshade_back。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为lampshade_back，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取lampshade_first零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取lampshade_first中的拉伸曲面2；单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

注：若绘图区域没有显示出拉伸曲面2，可先退出“零件间复制”命令，然后在路径查找器中选中右击，在系统弹出的快捷菜单中选择命令，然后将“曲面”选中即可。

（4）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择lampshade_first零件，然后单击按钮；系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮，单击按钮。

（5）单击按钮。

Step4.选择下拉菜单命令，将模型命名为lampshade。在路径查找器中选中后右击，选择命令。

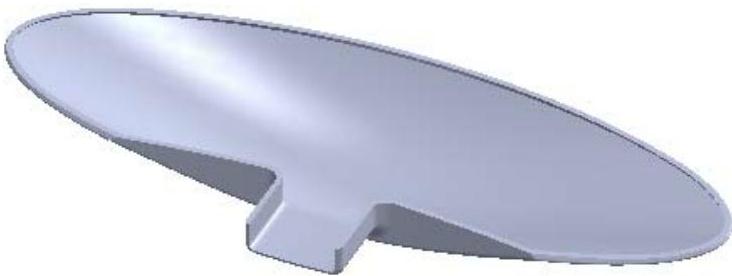

Step5.创建图16.9.3所示的布尔1。

（1）选择命令。在功能选项卡区域中单击后的，选择命令。

（2）定义布尔类型。在“布尔”命令条中单击“布尔—减去”按钮。

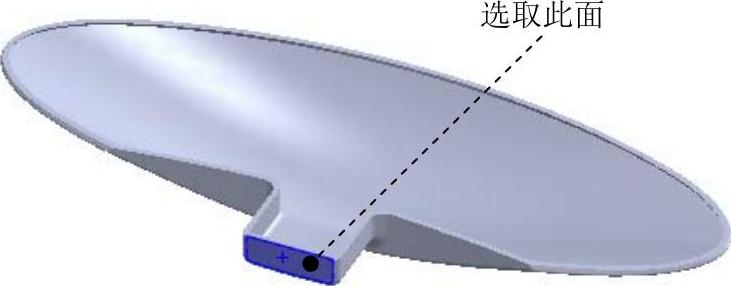

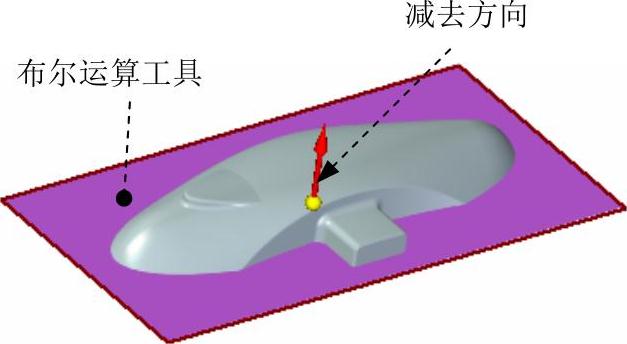

（3）定义布尔运算的工具及方向。在绘图区域选取图16.9.4所示的面为布尔运算的工具，减去方向如图16.9.4所示。

（4）单击按钮。完成布尔1的创建。

图16.9.3 布尔1

图16.9.4 定义布尔运算工具及方向

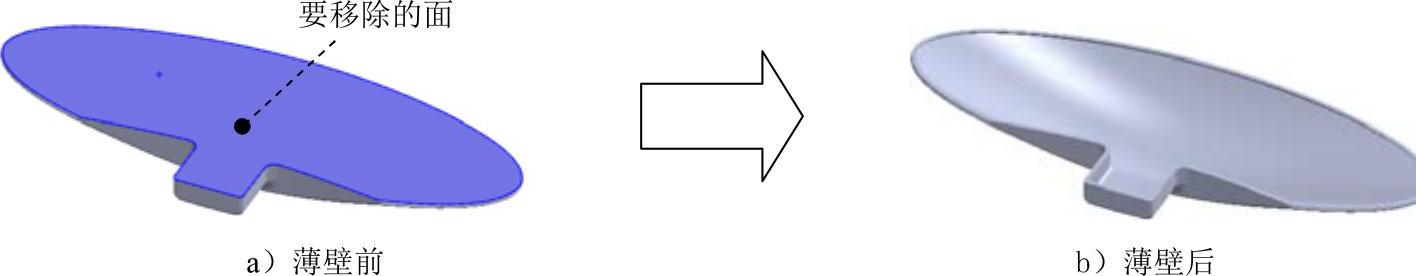

Step6.创建图16.9.5b所示的薄壁特征1。

（1）选择命令。在区域中单击按钮。

（2）定义薄壁厚度。在“薄壁”命令条的文本框中输入薄壁厚度值为2.0，然后右击。

（3）选择要移除的面。在系统提示下，选择图16.9.5a所示的模型表面为要移除的面，然后右击。

（4）单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

图16.9.5 薄壁特征1

Step7.创建图16.9.6所示的除料特征1。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取图16.9.7作为草图平面，进入草图环境，绘制图16.9.8所示的截面草图。

（3）定义除料属性。在“除料”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入2，切除方向可参考图16.9.6。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图16.9.6 除料特征1

图16.9.7 草图平面

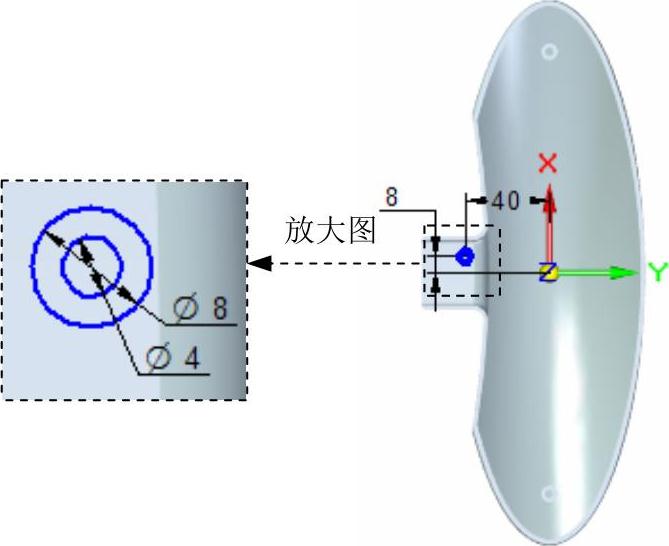

图16.9.8 截面草图

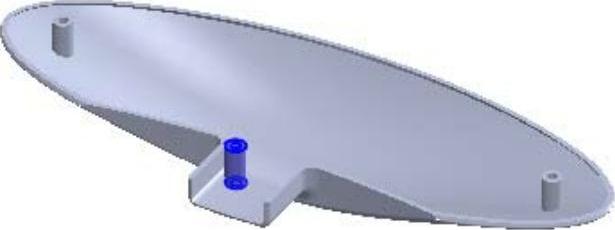

Step8.创建图16.9.9所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

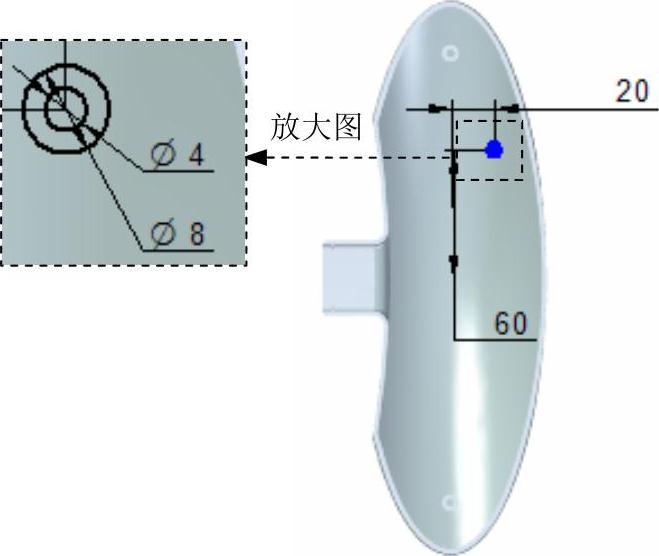

（2）定义特征的截面草图。选取图16.9.10所示的模型表面作为草图平面，进入草图环境，绘制图16.9.11所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认被按下，在下拉列表中输入2，并按Enter键，拉伸方向沿Z轴负方向，将拉伸类型设置为“穿透至下一个”选项，拉伸方向沿Z轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图16.9.9 拉伸特征1

图16.9.10 草图平面

Step9.创建图16.9.12所示的拉伸特征2。

图16.9.11 截面草图

图16.9.12 拉伸特征2

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图16.9.10所示的模型表面作为草图平面，进入草图环境。绘制图16.9.13所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认未被按下，在下拉列表中输入2，并按Enter键，拉伸方向沿Z轴负方向，将拉伸类型设置为“穿透至下一个”选项，拉伸方向沿Z轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

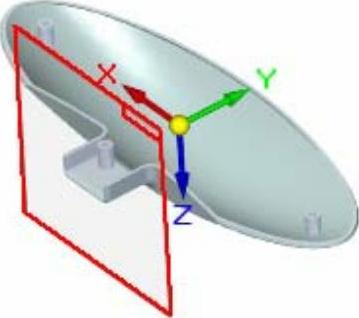

Step10.创建图16.9.14所示的平面4。(https://www.daowen.com)

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取前视图（XZ）平面作为参考实体。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值为55，偏移方向可参考图16.9.14。

（4）在绘图区域单击完成平面4的创建。

图16.9.13 截面草图

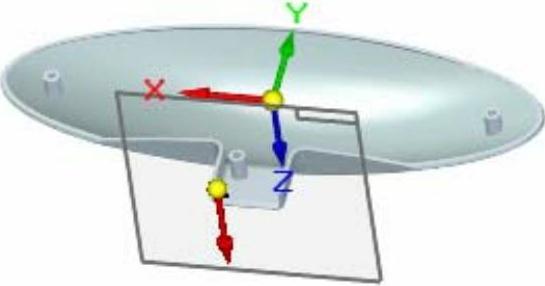

图16.9.14 平面4

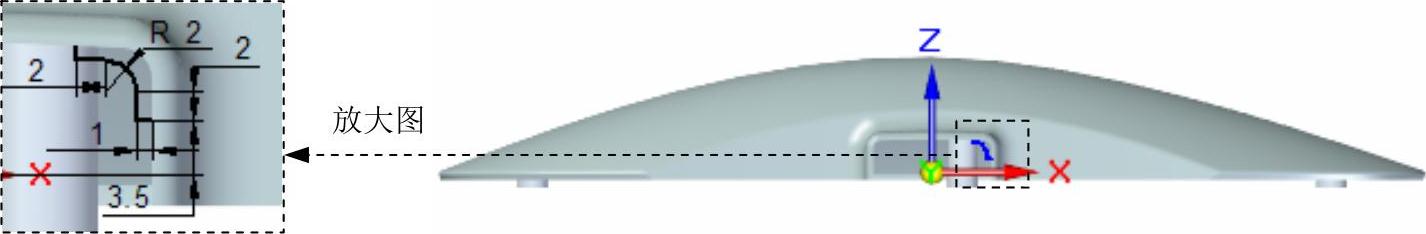

Step11.创建图16.9.15所示的草图1。在区域中单击按钮，选取平面4为草图平面，进入草图环境，绘制图16.9.15所示的草图；单击按钮。退出草图环境。

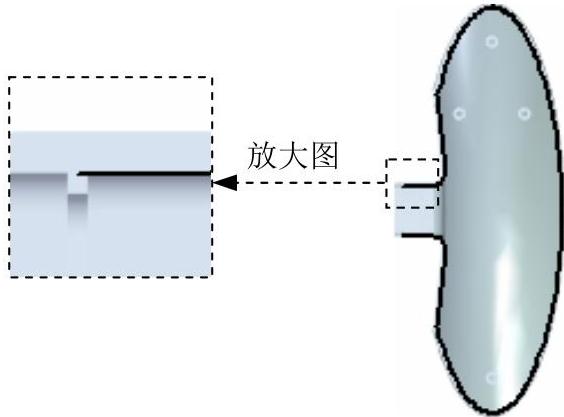

图16.9.15 草图1

Step12.创建图16.9.16所示的肋板特征1。

（1）选择命令。在区域中单击后的小三角，选择命令，

（2）定义（肋板）特征的截面草图。在“肋板”命令条中的“创建起源”下拉列表中选择选项；在绘图区域选取草图1作为肋板特征的截面草图，单击按钮。

（3）定义肋板特征的参数。在“肋板”命令条的厚度文本框中输入厚度值为1.0；移动鼠标，将生成方向调整至图16.9.17所示的方向后单击。

（4）单击“肋板”命令条中的按钮，然后单击按钮，完成肋板特征1的创建。

图16.9.16 肋板1

图16.9.17 生成方向

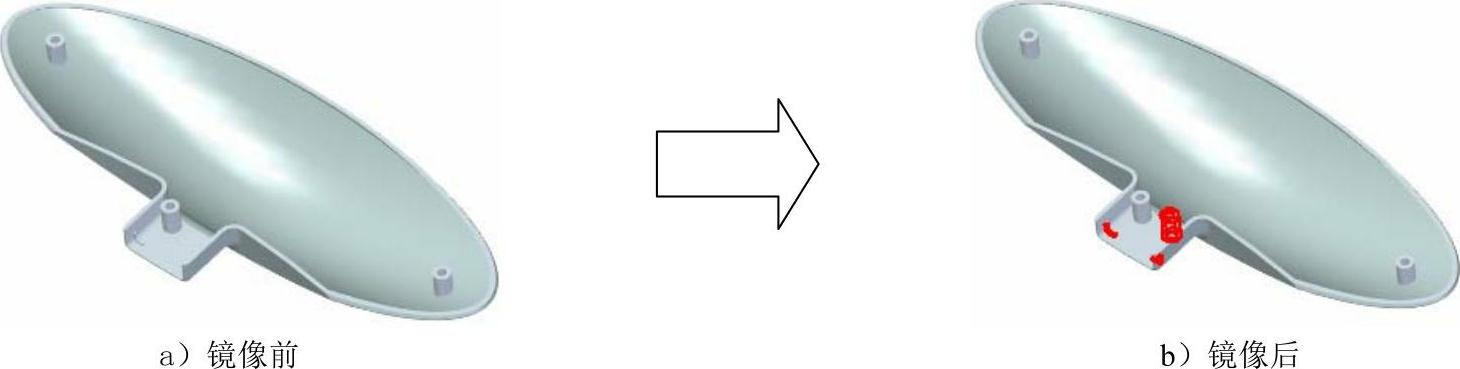

Step13.创建图16.9.18b所示的镜像特征1。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在路径查找器中选择“拉伸2”与“肋板1”作为要镜像的特征，单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，完成镜像特征1的创建。

图16.9.18 镜像特征1

Step14.创建图16.9.19所示的拉伸特征3。

（1）选择命令。在区域中单击按钮。

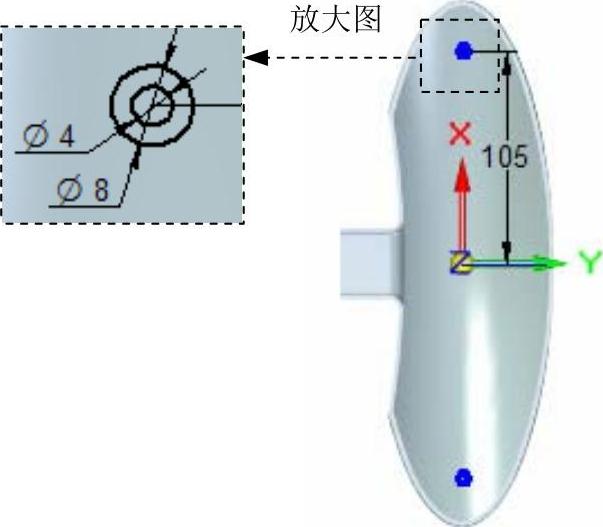

（2）定义特征的截面草图。选取图16.9.9所示的模型表面作为草图平面，进入草图环境，绘制图16.9.20所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认被按下，在下拉列表中输入2，并按Enter键，拉伸方向沿Z轴负方向，将拉伸类型设置为“穿透至下一个”，拉伸方向沿Z轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

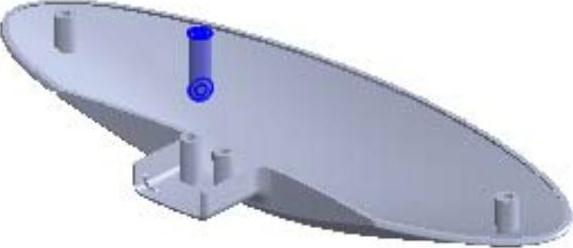

图16.9.19 拉伸特征3

图16.9.20 截面草图

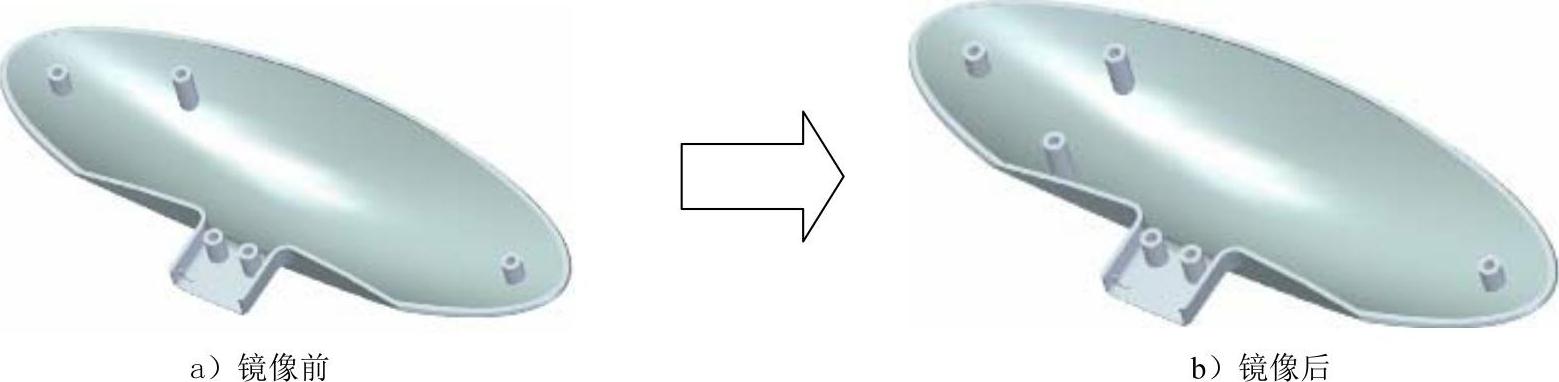

Step15.创建图16.9.21b所示的镜像特征2。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在路径查找器中选择“拉伸3”作为要镜像的特征，单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，完成镜像特征2的创建。

图16.9.21 镜像特征2

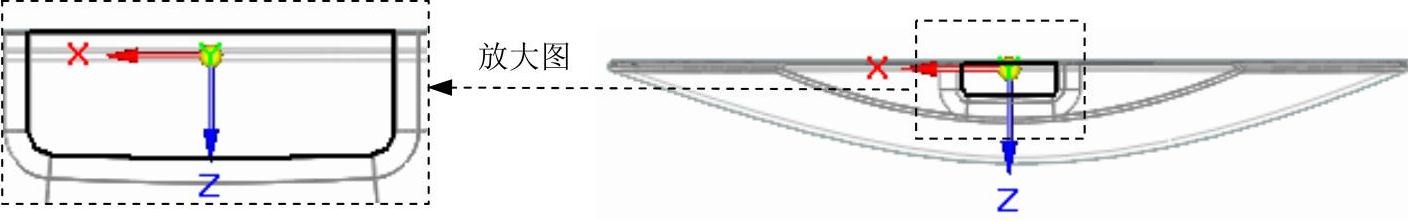

Step16.创建图16.9.22所示的草图2。在区域中单击按钮，选取平面4为草图平面，进入草图环境，绘制图16.9.22所示的草图2；单击按钮，退出草图环境。

图16.9.22 草图2

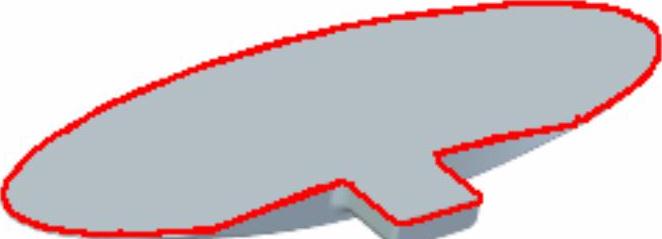

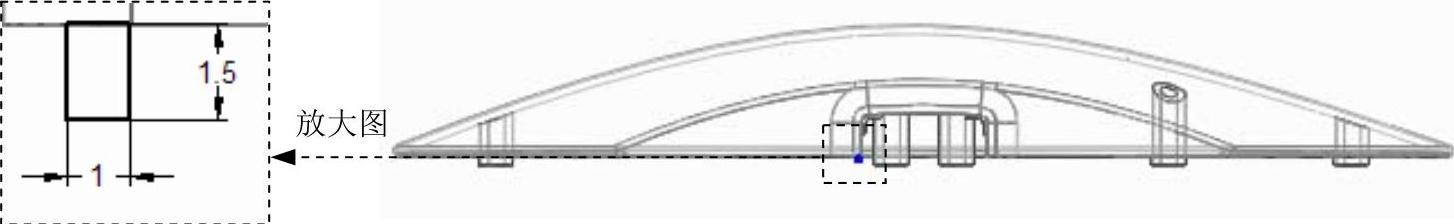

Step17.创建图16.9.23所示的草图3。在区域中单击按钮，选取图16.9.24所示的模型表面为草图平面，进入草图环境，绘制图16.9.23所示的草图3；单击按钮，退出草图环境。

图16.9.23 草图3

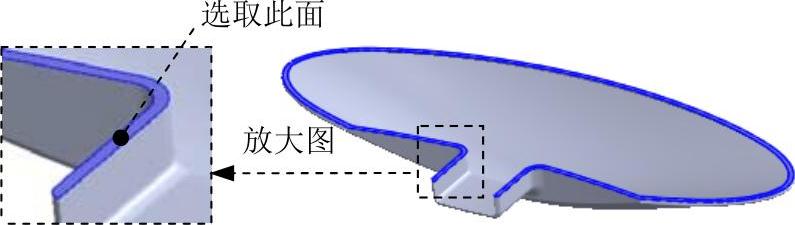

图16.9.24 草图平面

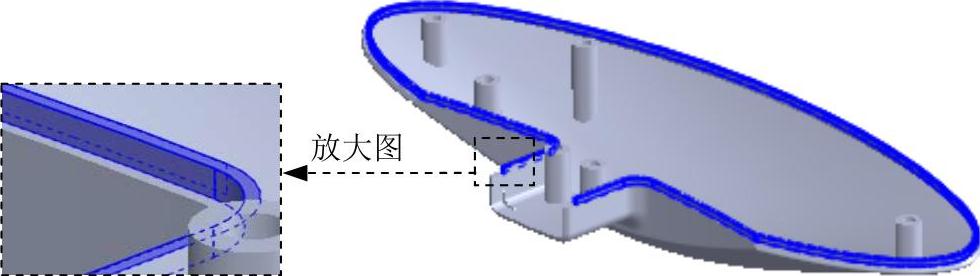

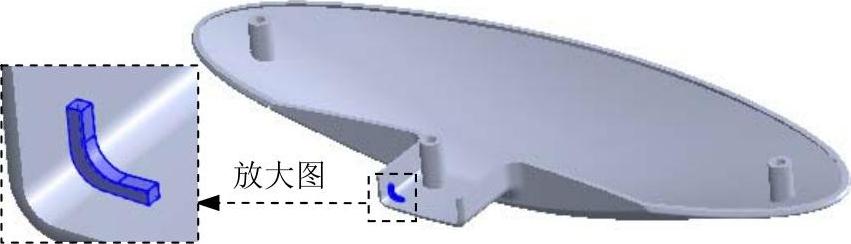

Step18.创建图16.9.25所示的扫掠特征1。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）定义扫掠类型。在“扫掠选项”对话框的区域中选中单选项；其他参数接受系统默认设置值，单击按钮。

（3）定义扫掠轨迹曲线。在“创建起源”下拉列表中选择选项，在图形区中选取草图3作为扫掠轨迹曲线；单击按钮，完成扫掠轨迹曲线的选取。

（4）定义扫掠横截面。在图形区中选取草图1作为扫掠截面，完成扫掠横截面的选取。

（5）单击“扫掠”命令条中的按钮，单击按钮，完成扫掠特征1的创建。

图16.9.25 扫掠特征1

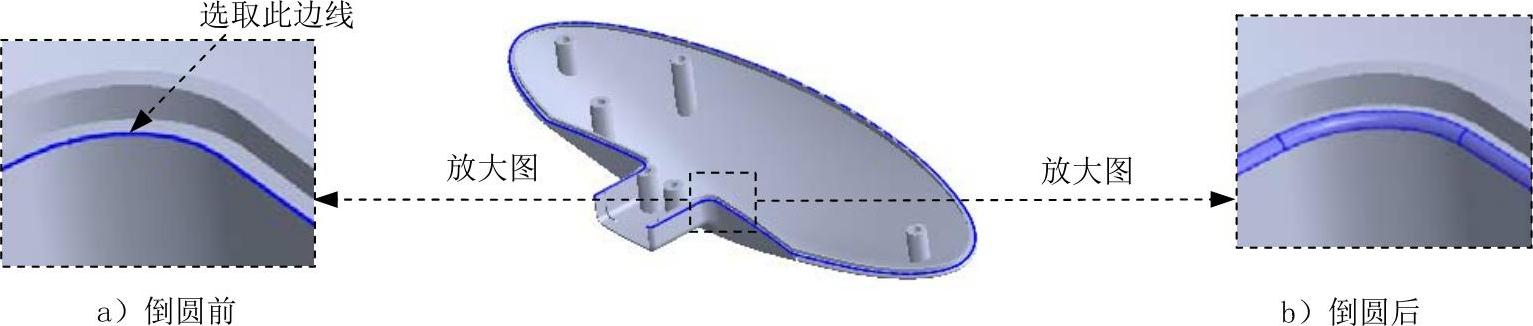

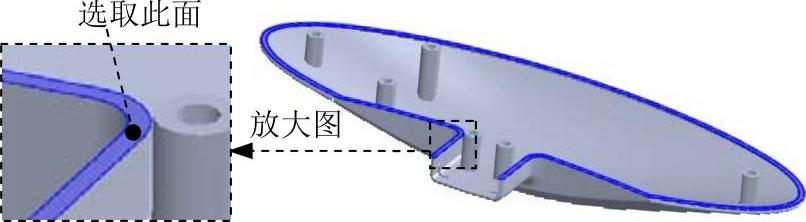

Step19.创建图16.9.26b所示的倒圆1。选取图16.9.26a所示的边线为要倒圆的对象，倒圆角半径值为0.3。

图16.9.26 倒圆1

Step20.保存并关闭模型文件。
