灯罩下盖设计制作步骤

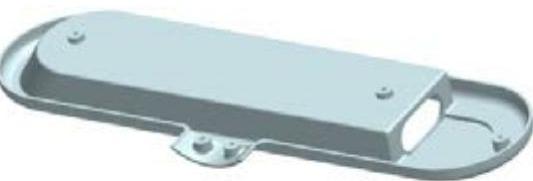

本节将介绍灯罩下盖的设计过程。该零件设计过程中运用了拉伸特征、修剪片体、缝合、孔、实例几何体、片体加厚和扫掠等特征命令。所建的零件模型及相应的模型树如图30.9.1所示。

图30.9.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为；在文本框中输入文件名称Lamp_chimney_down_cover；单击按钮，进入建模环境。

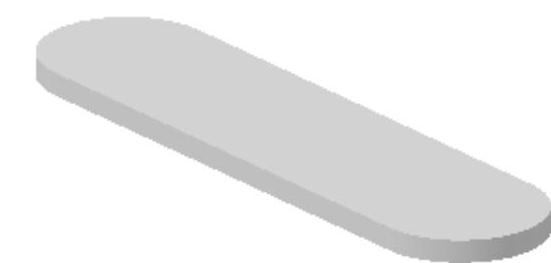

Step2.创建图30.9.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，选中区域的复选框，单击按钮。

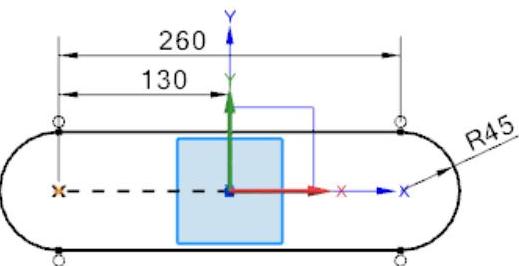

②进入草图环境，绘制图30.9.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图30.9.2 拉伸特征1

图30.9.3 截面草图

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项，并在其下的文本框中输入值12；其他参数采用系统默认设置。

（4）单击对话框中的按钮，完成拉伸特征1的创建。

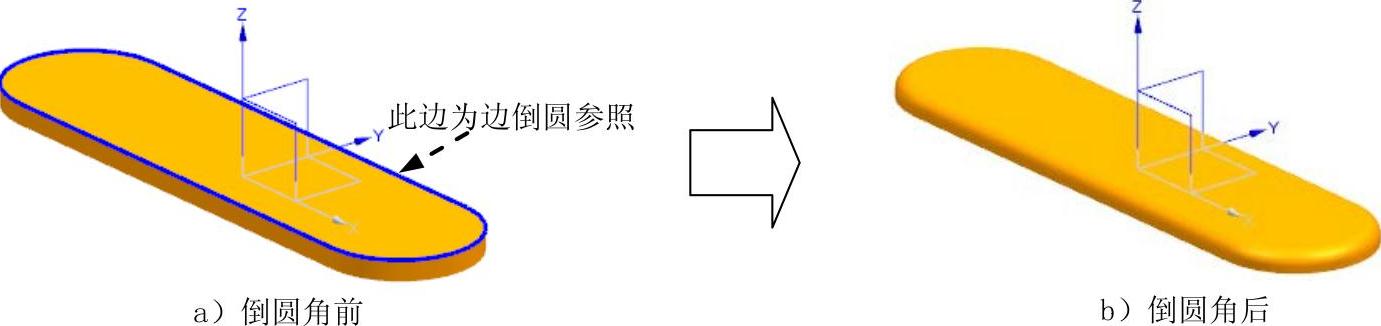

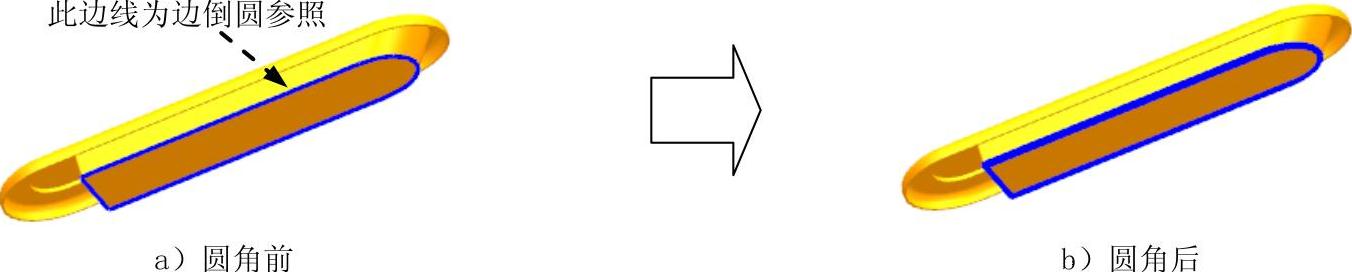

Step3.创建图30.9.4b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）定义边倒圆。选取图30.9.4a所示的边线为倒圆角参照，并在文本框中输入值8。

（3）单击按钮，完成边倒圆特征1的创建。

图30.9.4 边倒圆特征1

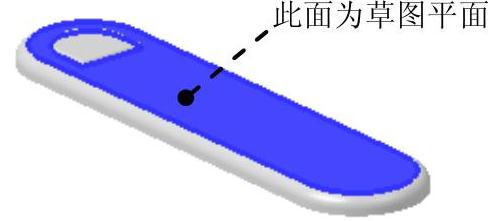

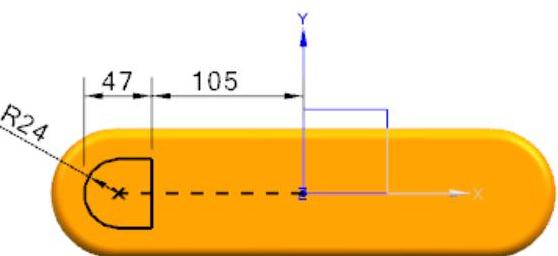

Step4.创建图30.9.5所示的拉伸特征2。选择下拉菜单命令（或单击按钮），选取图30.9.6所示的模型表面为草图平面，取消选中区域的复选框；绘制图30.9.7所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项，并在其下的文本框中输入值3；在区域的下拉列表中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置；单击对话框中的按钮，完成拉伸特征2的创建。

图30.9.5 拉伸特征2

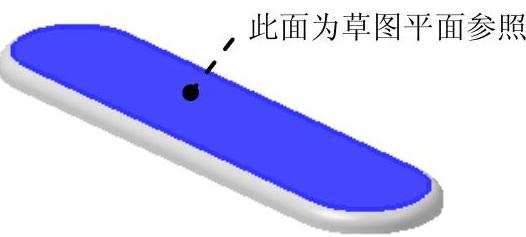

图30.9.6 定义草图平面

图30.9.7 截面草图

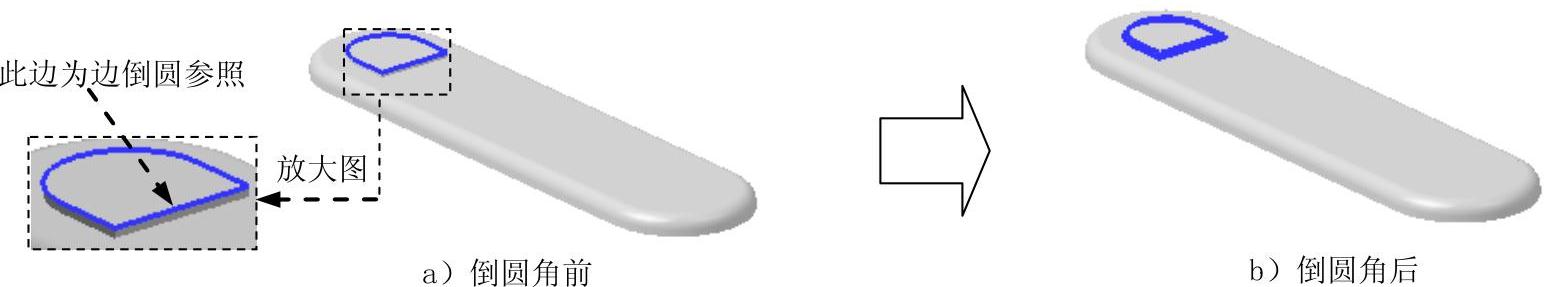

Step5.创建图30.9.8b所示的边倒圆特征2。选择下拉菜单命令，选取图30.9.8a所示的拉伸特征2的上端面边缘为倒圆角参照，并在文本框中输入值2；单击按钮完成边倒圆特征2的创建。

图30.9.8 边倒圆特征2

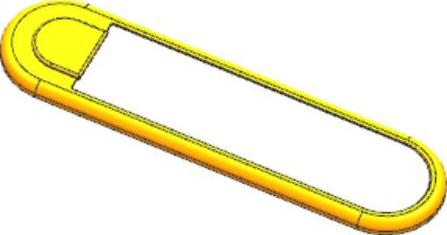

Step6.创建图30.9.9的抽壳特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）定义抽壳类型。在“抽壳”对话框区域的下拉列表中选择选项。

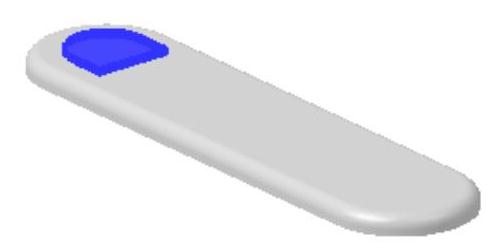

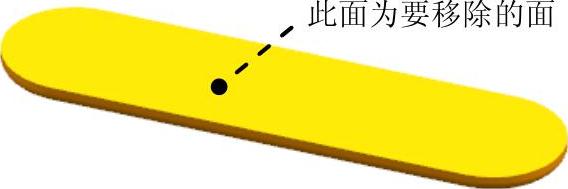

（3）定义移除面及抽壳厚度。选取图30.9.10所示的面为移除面，并在文本框中输入值2；其他参数采用系统默认设置。

（4）单击按钮，完成抽壳特征1的创建。

图30.9.9 抽壳特征1

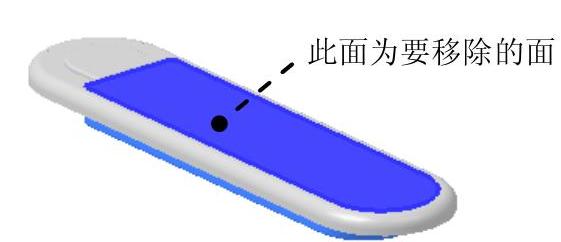

图30.9.10 定义移除面

Step7.创建图30.9.11所示的基准平面1。

（1）选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

（2）定义基准平面。在区域的下拉列表中选择选项；在区域单击按钮，选取XY基准平面为对象平面；在区域文本框中输入值13，并单击“反向”按钮，其他参数采用系统默认设置。

（3）单击按钮，完成基准平面1的创建。

Step8.创建图30.9.12所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。单击按钮，选取基准平面1为草图平面，取消选中区域的复选框，单击按钮。

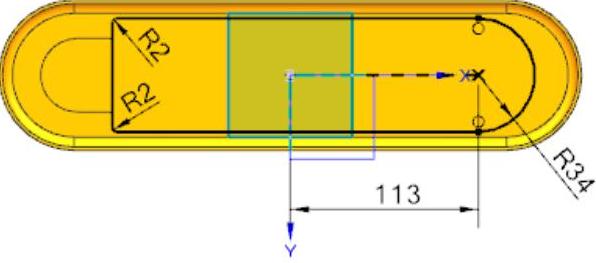

（3）进入草图环境，绘制图30.9.12所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

图30.9.11 基准平面1

图30.9.12 草图1

Step9.创建图30.9.13所示的草图2。选择下拉菜单命令，选取图30.9.14所示的模型表面为草图平面；绘制图30.9.13所示的草图2。

图30.9.13 草图2

图30.9.14 定义草图平面

Step10.创建图30.9.15所示的曲面1。

（1）选择命令。选择下拉菜单命令，系统弹出“通过曲线组”对话框。

（2）定义截面曲线。依次选取草图1和草图2为截面曲线，并分别单击中键确认。

（3）其他参数采用系统默认设置，单击按钮，完成曲面1的创建。

Step11.创建图30.9.16所示的修剪体特征1（曲面1已被隐藏）。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）定义目标体和工具体。选取抽壳特征1为目标体，选取曲面1为工具体，单击区域中的“反向”按钮调整修剪方向。

注意：选取曲面1时，需要在选择条的“面规则”下拉列表中选择。

（3）单击按钮，完成修剪体特征1的创建。

图30.9.15 曲面1

图30.9.16 修剪体特征1

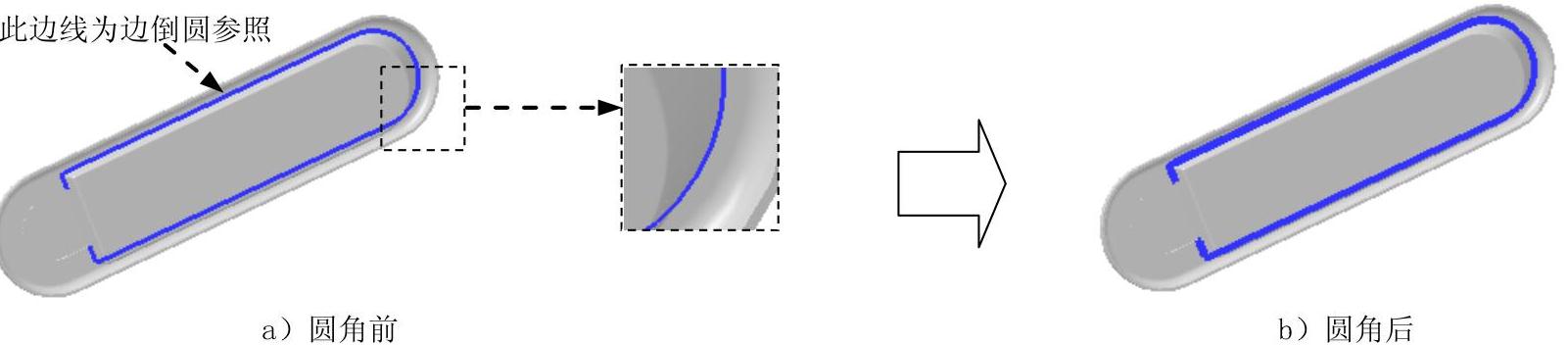

Step12.创建图30.9.17b所示的边倒圆特征3。选择下拉菜单命令；选择图30.9.17a所示的边线为倒圆角参照，并在文本框中输入值2；单击按钮，完成边倒圆特征3的创建。

图30.9.17 边倒圆特征3

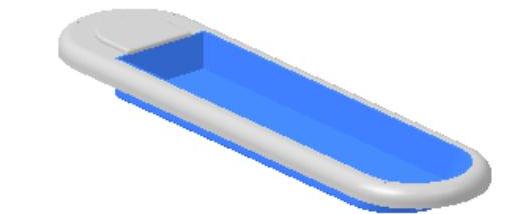

Step13.创建图30.9.18的抽壳特征2。选择下拉菜单命令；在“抽壳”对话框区域的下拉列表中选择选项；选择图30.9.19所示的面为移除面，并在文本框中输入值2；调整抽壳方向向内；其他参数采用系统默认设置；单击按钮，完成抽壳特征2的创建。

Step14.创建求和特征1。

（1）选择下拉菜单命令，系统弹出“求和”对话框。

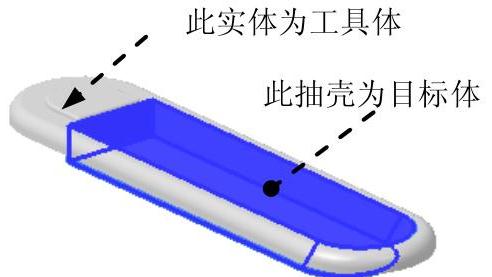

（2）定义目标体和工具体。选取图30.9.20所示的目标体和工具体。

（3）单击按钮，完成布尔求和特征1的创建。

图30.9.18 抽壳特征2

图30.9.19 定义移除面

图30.9.20 定义目标体和工具体

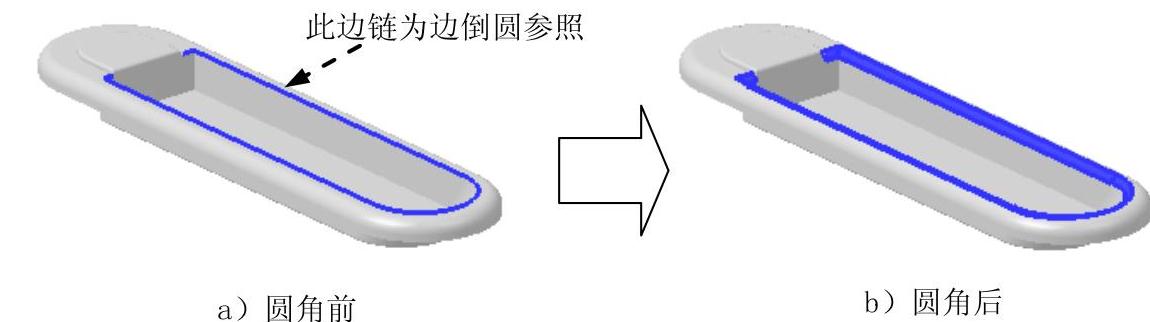

Step15.创建图30.9.21b所示的边倒圆特征4。选择下拉菜单命令；选择图30.9.21a所示的边线为倒圆角参照，并在文本框中输入值2；单击按钮，完成边倒圆特征4的创建。

图30.9.21 边倒圆特征4

Step16.创建图30.9.22b所示的边倒圆特征5。选择下拉菜单命令；选择图30.9.22a所示的边为边倒圆参照，并在文本框中输入值4；单击按钮，完成边倒圆特征5的创建。

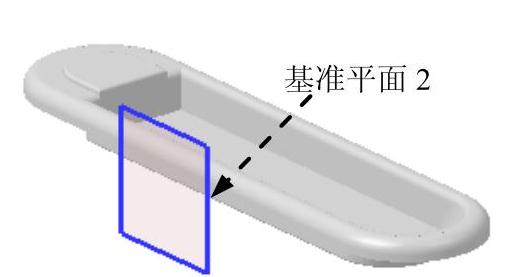

Step17.创建图30.9.23所示的基准平面2。选择下拉菜单命令；在区域的下拉列表中选择选项。在区域单击按钮，选取XZ基准平面为对象平面；在区域的文本框中输入值为65，并单击“反向”按钮；其他参数采用系统默认设置；单击按钮，完成基准平面2的创建。

图30.9.22 边倒圆特征5

图30.9.23 基准平面2

Step18.创建图30.9.24所示的拉伸特征3。选择下拉菜单命令，选取基准平面2为草图平面；绘制图30.9.25所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项；在区域的下拉列表中选择选项；其他参数采用系统默认设置；单击对话框中的按钮，完成拉伸特征3的创建。

图30.9.24 拉伸特征3

图30.9.25 截面草图

Step19.创建抽取特征。

（1）选择命令。选择下拉菜单命令，系统弹出“抽取几何体”对话框。

（2）定义抽取类型。在区域的下拉列表中选择选项。

（3）定义抽取面。选取图30.9.26所示的3个面为要复制的面。

（4）参数设置。在区域中选中选项；其他参数采用系统默认设置。

（5）单击按钮，完成抽取特征的创建。

图30.9.26 定义抽取面

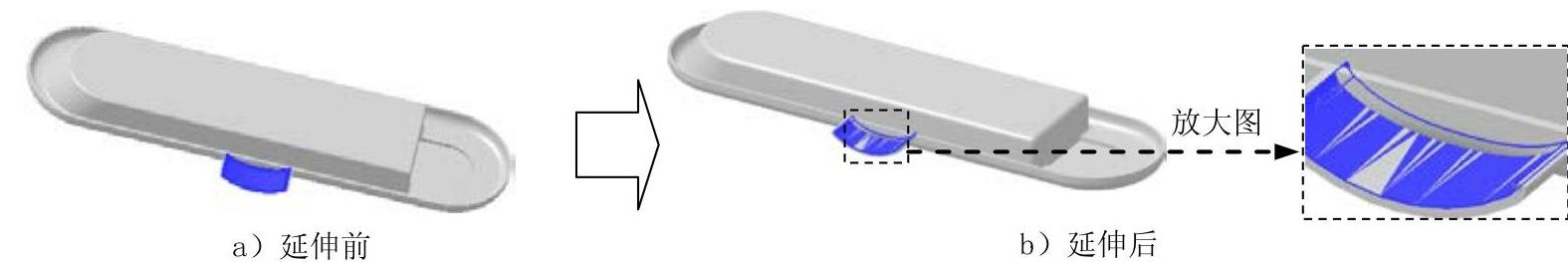

Step20.创建图30.9.27延伸特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪和延伸”对话框。

（2）定义修剪和延伸边。在区域的下拉列表中选择选项。选取图30.9.28所示边；在区域中的文本框中输入值4；其他参数采用系统默认设置。

（3）单击按钮，完成延伸特征1的创建。

图30.9.27 延伸特征1

图30.9.28 选取边线

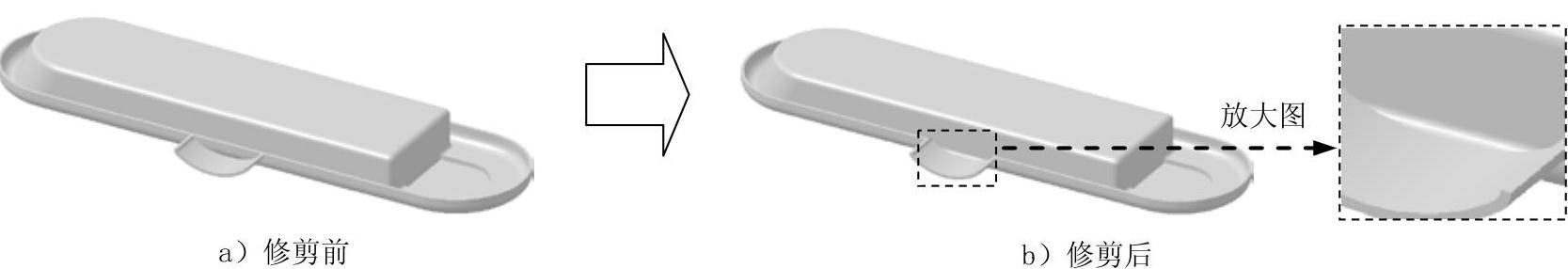

Step21.创建图30.9.29所示的修剪体特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪体”对话框。(https://www.daowen.com)

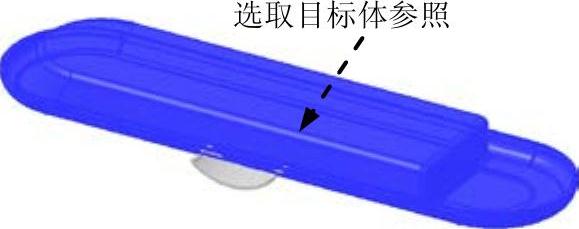

（2）定义目标体和工具体。选取图30.9.30所示的实体为目标体，选取图30.9.31所示的曲面1为工具体。

（3）单击按钮，完成修剪体特征1的创建。

图30.9.29 修剪体特征1

图30.9.30 定义目标体

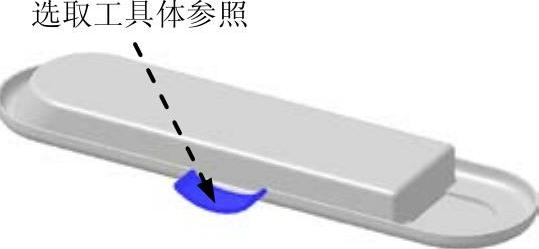

图30.9.31 定义工具体

Step22.创建求和特征2。

（1）选择下拉菜单命令，系统弹出“求和”对话框。

（2）定义目标体和工具体。选取图30.9.32所示的目标体，选取图30.9.33所示的工具体。

（3）单击按钮，完成布尔求和特征2的创建。

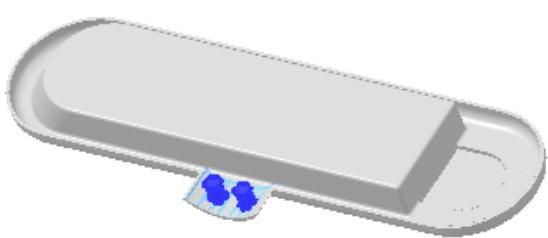

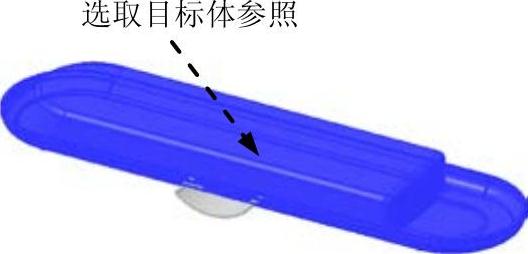

图30.9.32 定义目标体

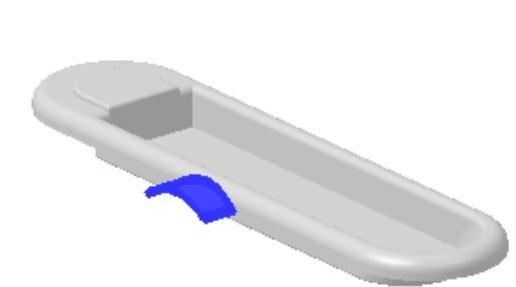

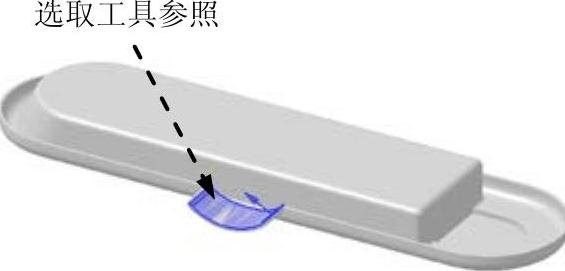

图30.9.33 定义工具体

Step23.创建图30.9.34所示的拉伸特征4。选择下拉菜单命令，选取XY基准平面为草图平面；取消选中区域的复选框，绘制图30.9.35所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-4；在区域下拉列表中选择选项；并在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；其他参数采用系统默认设置；单击对话框中的按钮，完成拉伸特征4的创建。

图30.9.34 拉伸特征4

图30.9.35 截面草图

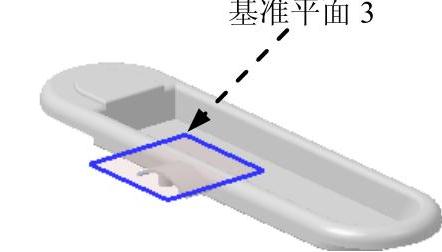

Step24.创建图30.9.36所示的基准平面3。

（1）选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

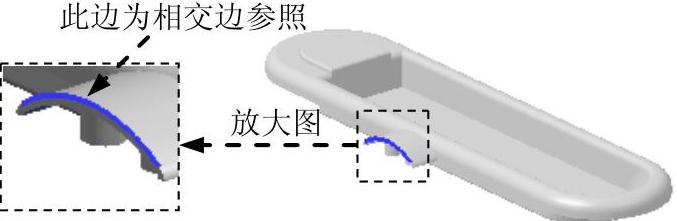

（2）定义基准平面。在区域的下拉列表中选择选项；在下拉列表中选择选项；选取图30.9.37所示的曲面为对象平面；单击按钮，系统弹出“点”对话框，在区域的下拉列表中选择选项，选取YZ基准平面为平面对象，按鼠标中键确认，再选取图30.9.38所示的曲线为相交曲线，单击按钮；系统重新弹出“基准平面”对话框，其他参数采用系统默认设置。

（3）单击按钮，完成基准平面3的创建。

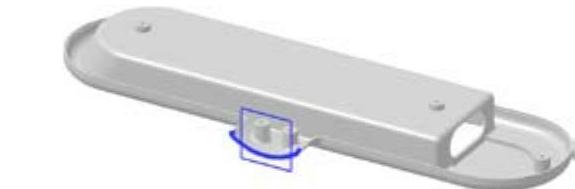

图30.9.36 基准平面3

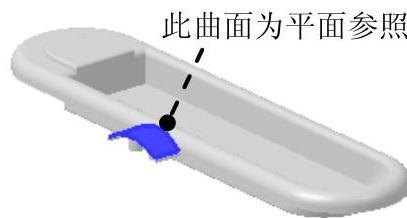

图30.9.37 定义对象平面

图30.9.38 定义相交边

Step25.创建图30.9.39a所示的孔特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“孔”对话框。

（2）定义孔的类型及放置平面。在下拉列表中选择选项，单击“孔”对话框中的“绘制截面”按钮，然后选取Step24中创建的基准平面3为的孔的放置面，单击按钮，进入草图环境。

（3）定义孔的位置。系统自动弹出“草图点”对话框，在草图中单击两点，单击按钮，退出“草图点”对话框；添加约束使这两个点分别与图30.9.39所示的两个圆弧边线的圆心点重合；单击按钮，退出草图环境。

（4）定义孔的方向。在区域的下拉列表中选择，在右侧的下拉列表中选择选项。

（5）定义孔的形状和尺寸。在下拉列表中选择选项，在文本框中输入值8，在文本框中输入值8，在文本框中输入值3，在下拉列表中选择选项，其余参数采用系统默认设置，单击按钮完成孔特征1的创建。

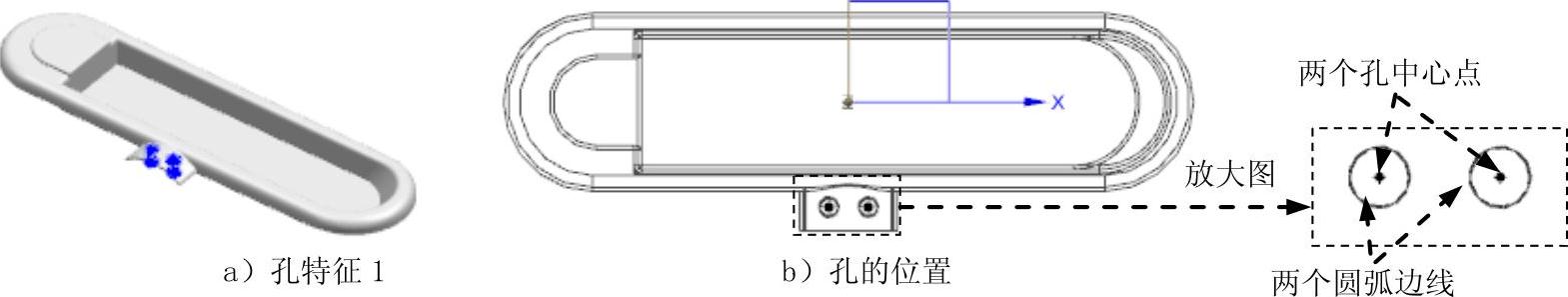

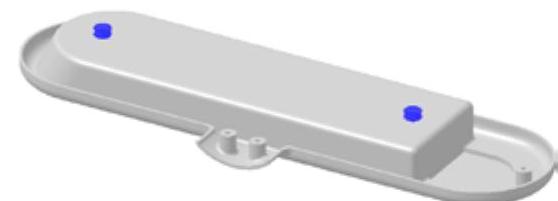

图30.9.39 孔特征1及孔的位置

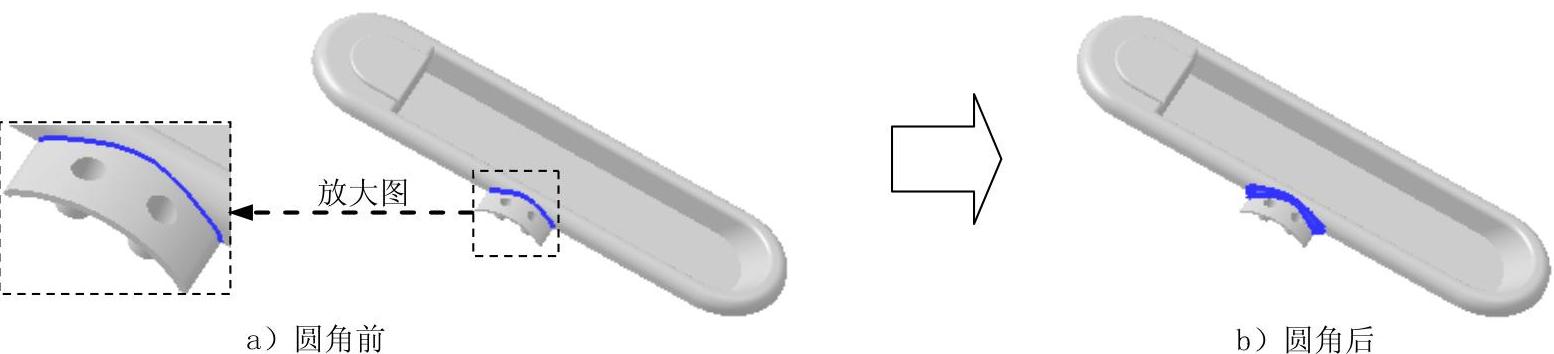

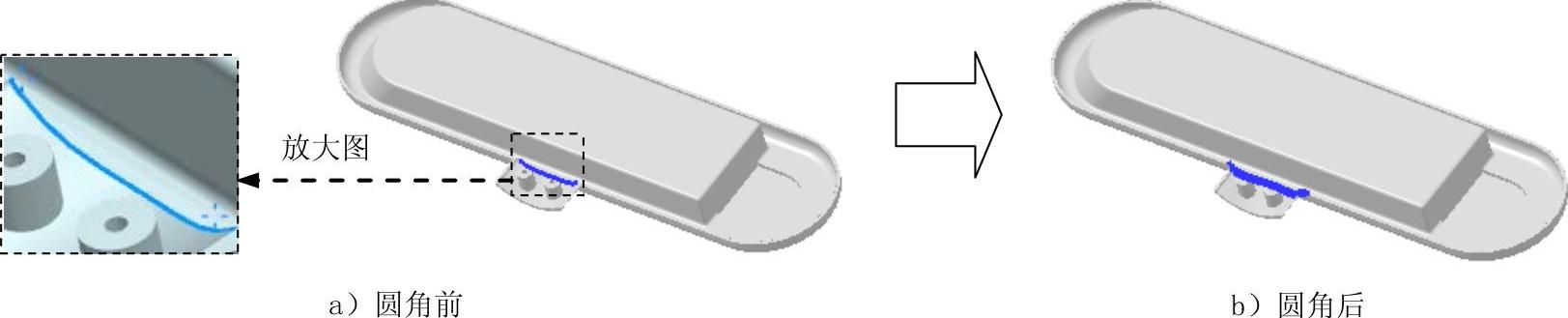

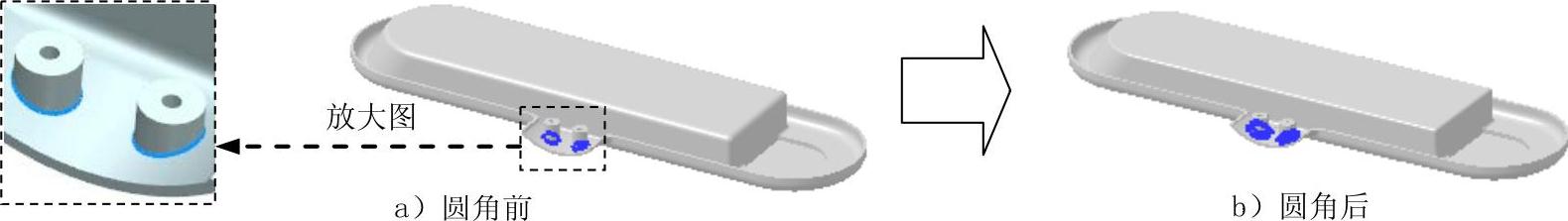

Step26.创建图30.9.40b所示的边倒圆特征6。选择下拉菜单命令，选取图30.9.40a所示的边为边倒圆参照，并在文本框中输入值4；单击按钮，完成边倒圆特征6的创建。

图30.9.40 边倒圆特征6

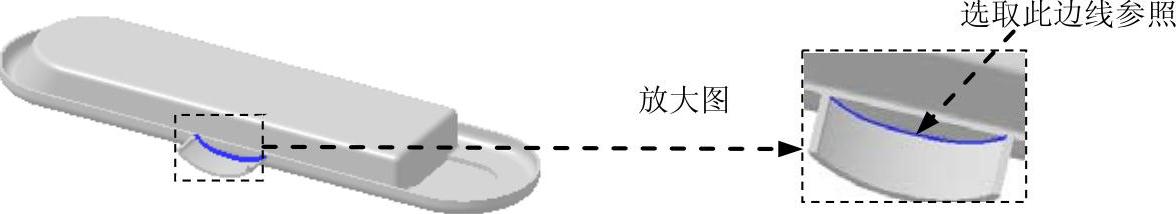

Step27.创建图30.9.41b所示的边倒圆特征7。选取图30.9.41a所示的边为边倒圆参照，其圆角半径值为6。

图30.9.41 边倒圆特征7

Step28.创建图30.9.42b所示的边倒圆特征8。选择图30.9.42a所示的边为边倒圆参照，其圆角半径值为2。

图30.9.42 边倒圆特征8

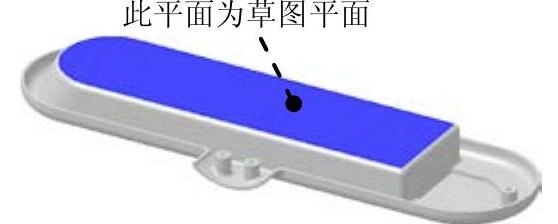

Step29.创建图30.9.43所示的拉伸特征5。选择下拉菜单命令，选取图30.9.44所示的面为草图平面，选取X基准轴为水平方向参照；绘制图30.9.45所示的截面草图；在“拉伸”对话框中区域的下拉列表选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项，并在其下的文本框中输入值12；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；其他参数采用系统默认设置；单击对话框中的按钮，完成拉伸特征5的创建。

图30.9.43 拉伸特征5

图30.9.44 定义草图平面

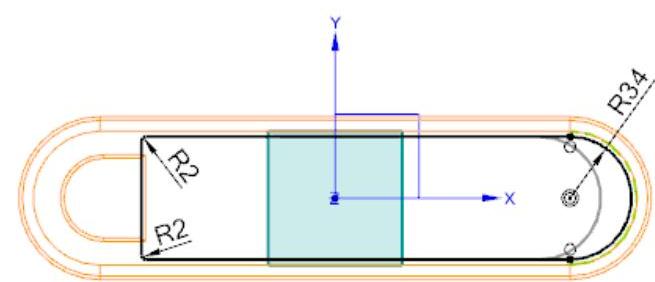

图30.9.45 截面草图

图30.9.46 孔特征2

Step30.创建图30.9.46所示的孔特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置平面。在下拉列表中选择选项，单击“孔”对话框中的“绘制截面”按钮，然后在绘图区域中选取图30.9.44所示面为孔的放置面，单击按钮，进入草图环境。

（3）定义孔的位置。系统自动弹出“草图点”对话框，在草图中单击一点，单击按钮，退出“草图点”对话框；添加约束使这个点与图30.9.45所示的圆弧圆心点重合；单击按钮，退出草图环境。

（4）定义孔的形状和尺寸。在下拉列表中选择选项，在文本框中输入值8，在文本框中输入值8，在文本框中输入值3，在下拉列表中选择选项，其余参数采用系统默认设置，单击按钮完成孔特征2的创建。

Step31.创建图30.9.47所示的拉伸特征6。选择下拉菜单命令，选取图30.9.48所示的面为草图平面；绘制图30.9.49所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项，并在其下的文本框中输入值4；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；其他参数采用系统默认设置；单击对话框中的按钮，完成拉伸特征6的创建。

图30.9.47 拉伸特征6

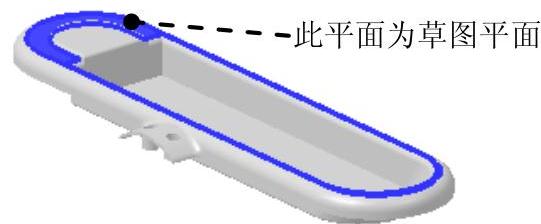

图30.9.48 定义草图平面

图30.9.49 截面草图

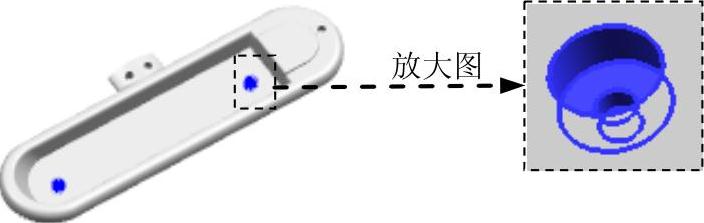

图30.9.50 孔特征3

Step32.创建图30.9.50所示的孔特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置平面。在下拉列表中选择选项，单击“孔”对话框中的“绘制截面”按钮，然后在绘图区域中选取图30.9.51所示面为孔的放置面，单击按钮，进入草图环境。

（3）定义孔的位置。系统自动弹出“草图点”对话框，在草图中单击两点，单击按钮，退出“草图点”对话框；添加约束使这两个点分别与图30.9.52所示的两个圆弧边（即拉伸特征6的圆柱边）的圆心点重合；单击按钮，退出草图环境。

（4）定义孔的形状和尺寸。在下拉列表中选择选项，在文本框中输入值8，在文本框中输入值4，在文本框中输入值3，在下拉列表中选择选项，其余参数采用系统默认设置，单击按钮完成孔特征3的创建。

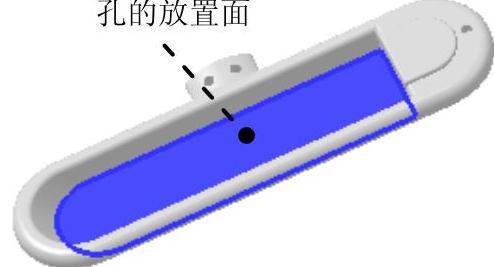

图30.9.51 定义放置面

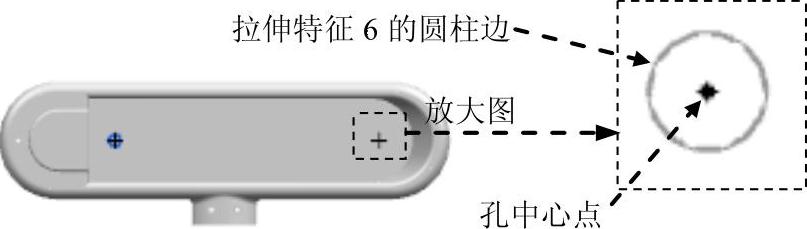

图30.9.52 定义孔位置

Step33.创建图30.9.53所示的拉伸特征7。选择下拉菜单命令，选取图30.9.54所示的面为草图平面；绘制图30.9.55所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，选取图30.9.54所示的面为选定对象；在区域下拉列表中选择选项，并在其下的文本框中输入值12；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置；单击对话框中的按钮，完成拉伸特征7的创建。

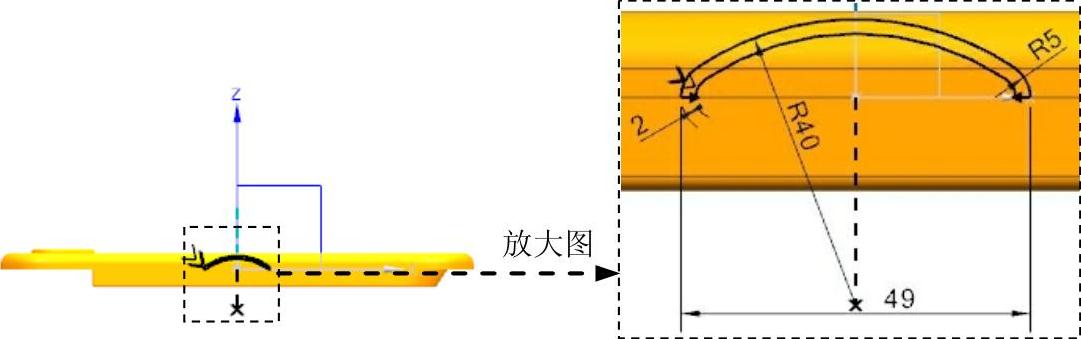

Step34.创建图30.9.56所示的草图3。选择下拉菜单命令；选取基准平面2为草图平面；绘制图30.9.56所示的草图3；选择下拉菜单命令（或单击按钮），退出草图环境。

图30.9.53 拉伸特征7

图30.9.54 定义草图平面

图30.9.55 截面草图

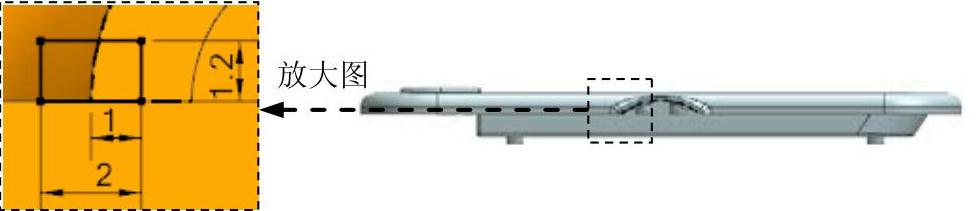

图30.9.56 草图3

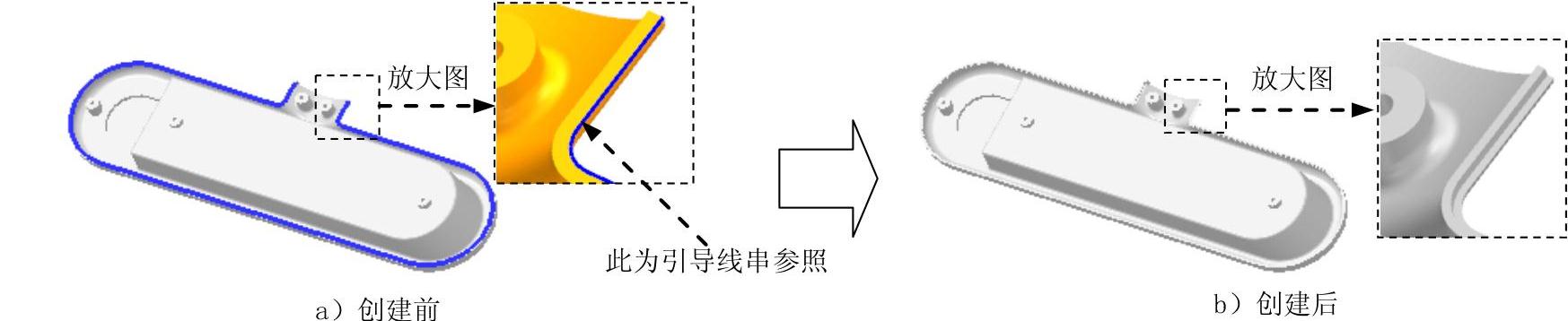

Step35.创建图30.9.57b所示的扫掠特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“沿引导线扫掠”对话框。

（2）定义截面。在区域中单击按钮，选择草图3为截面线串。

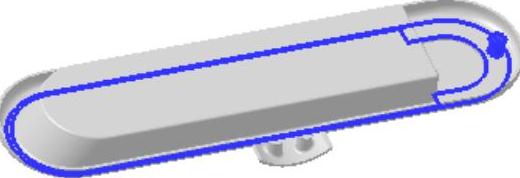

（3）定义引导线。在区域中单击按钮，选择图30.9.57a所示的曲线为引导线串。

（4）定义其他参数。偏置采用系统默认设置；在区域的下拉列表中选择选项。

（5）单击按钮，完成扫掠特征1的创建。

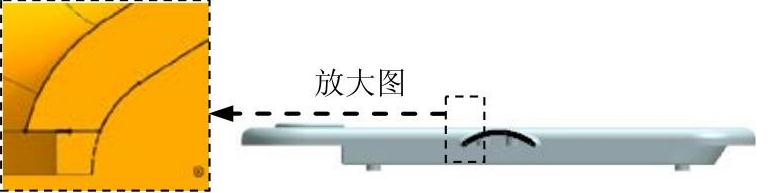

图30.9.57 扫掠特征1

Step36.创建图30.9.58所示的拉伸特征8。选择下拉菜单命令，选取基准平面2为草图平面；绘制图30.9.59所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项，并在其下的文本框中输入值2；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；其他参数采用系统默认设置；单击对话框中的按钮，完成拉伸特征8的创建。

图30.9.58 拉伸特征8

图30.9.59 截面草图

Step37.创建图30.9.60b所示的倒斜角特征。

（1）选择命令。选择下拉菜单命令，系统弹出“倒斜角”对话框。

（2）定义倒斜角。选取图30.9.60a所示的边线为倒斜角参照，在区域的下拉列表中选择选项，在文本框中输入值1；在区域的下拉列表中选择选项。

（3）单击按钮，完成倒斜角特征的创建。

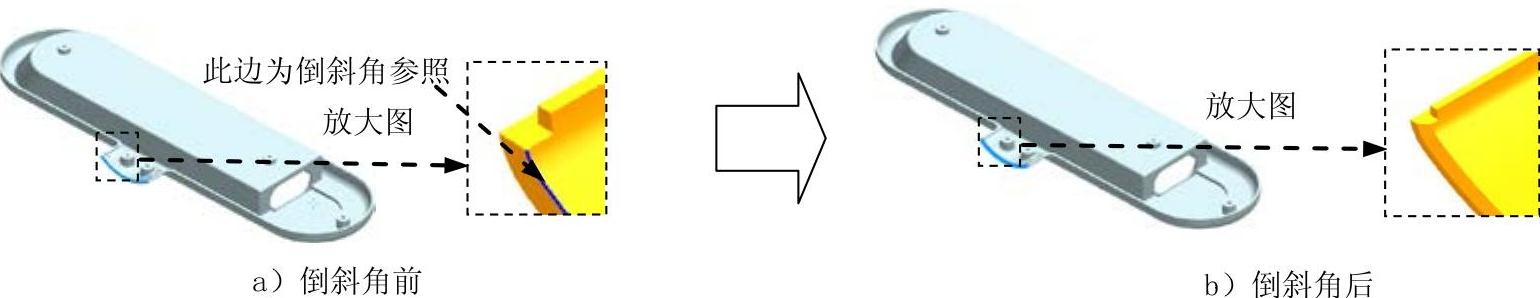

图30.9.60 倒斜角特征

Step38.将对象移动至图层并隐藏。

（1）显示隐藏对象。选择下拉菜单命令，所有对象将会处于显示状态。

（2）定义要移动的对象。选择下拉菜单命令，系统弹出“类选择”对话框。

（3）在“类选择”对话框的区域中单击按钮，系统弹出“根据类型选择”对话框；在此对话框中选择选项，并按住Ctrl键依次选取、和选项，单击对话框中的按钮，系统再次弹出“类选择”对话框。

（4）单击“类选择”对话框区域中的按钮，单击按钮，此时系统弹出“图层移动”对话框，在文本框中输入值2，单击按钮。

（5）选择下拉菜单命令，弹出“图层设置”对话框，在下拉列表中选择选项，在列表框中选择，然后单击右边的按钮，单击按钮，完成对象的隐藏。

Step39.保存零件模型。选择下拉菜单命令，即可保存零件模型。
