在曲线/边上添加基准点的方法及步骤

当通过输入参数值在曲线或边上创建点时，所输入的参数值为从一个顶点开始沿曲线的长度值。下面以一个范例来说明创建“点在曲线/边上”的一般过程，如图2.4.1所示，需要在模型边线上创建一点，一般操作步骤如下：

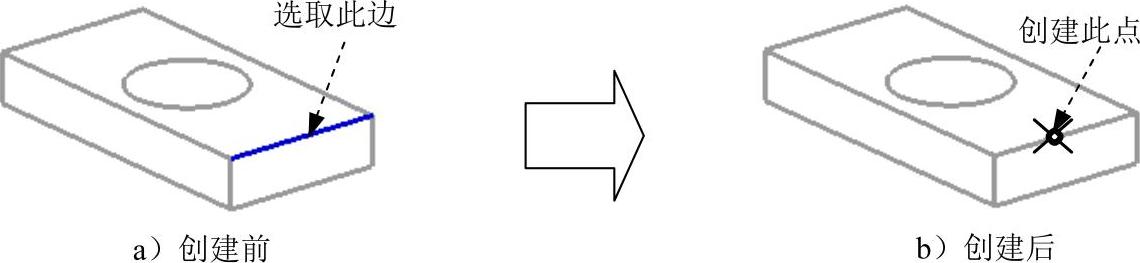

图2.4.1 在曲线/边上创建基准点

Step1.打开文件D:\ugdc8.8\work\ch02.04\point_01.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.2所示的“点”对话框。

Step3.选择创建基准点的方法。在区域的下拉列表中选择选项。

Step4.定义参考对象。选取图2.4.1a所示的边，在区域的下拉列表中选择选项，在文本框中输入40，按Enter键确定；单击按钮，完成基准点的创建，结果如图2.4.1b所示。

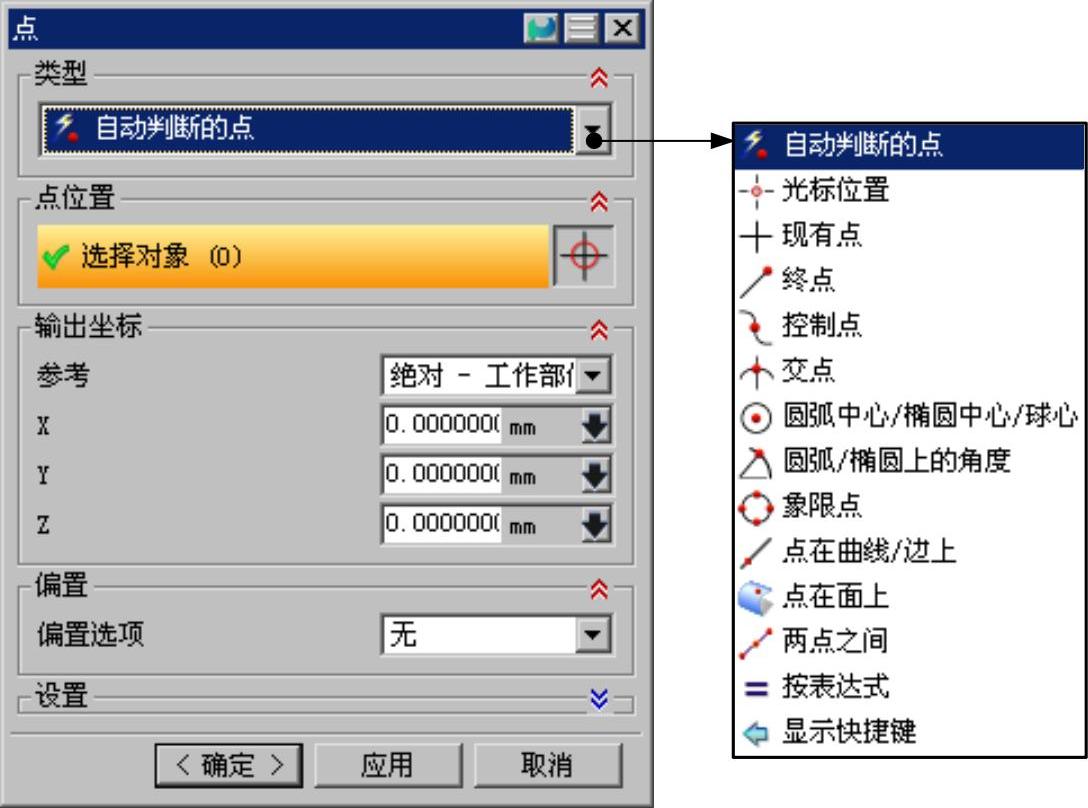

图2.4.2 “点”对话框

图2.4.2所示“点”对话框区域的下拉列表中部分选项的功能说明如下：

（自动判断的点）：根据光标的位置，系统自动判断所选的点。它包括了下面介绍的所有点的选择方式。(https://www.daowen.com)

（光标位置）：将光标移至图形区某位置并单击，系统就在单击的位置处创建一个点。如果创建点是在一个草图中进行的，则创建的点位于当前草绘平面上。

（现有点）：通过选取已存在的点创建一个点。

（终点）：通过选取已存在曲线（如线段、圆弧、二次曲线及其他曲线）的端点创建一个点。在选取端点时，选取曲线的位置对端点的选取有很大的影响，系统自动选取曲线上离选取曲线的位置最近的端点。

（控制点）：通过选取曲线的控制点创建一个点。控制点与曲线类型有关，可以是存在点，线段的中点或端点，开口圆弧的端点、中点或中心点，二次曲线的端点和样条曲线的定义点或控制点。

（交点）：通过选取两条曲线的交点、一曲线和一曲面或一平面的交点创建一个点。在选取交点时，若两对象的交点多于一个，则系统会在靠近第二个对象的交点创建一个点；若两段曲线并未实际相交，则系统会选取两者延长线上的相交点；若选取的两段空间曲线并未实际相交，则系统会选取最靠近第一对象处创建一个点或规定新点的位置。

（圆弧中心／椭圆中心／球心）：通过选圆、圆弧、椭圆或球的中心点创建一个点。

（圆弧／椭圆上的角度）：沿弧或椭圆的一个角度（与坐标轴XC正向所成的角度）位置上创建一个点。

（象限点）按钮：通过选取圆弧或椭圆弧的象限点，即四分点创建一个点。创建的象限点是离光标最近的那个四分点。

（点在曲线／边上）：通过选取曲线或物体的边缘创建一个点。

（点在曲面上）：通过选取离光标最近的曲面或表面上的点创建一个点。
