粗车加工：Stage3

Step1.选择加工类型。选择下拉菜单命令，系统弹出“输入新NC名称”对话框，采用系统默认的NC名称。单击按钮，系统弹出“串连选项”对话框。

Step2.定义加工轮廓。在该对话框中将选择方式设置为框选，在图形区选取图18.4所示的轮廓线，然后捕捉到图18.4所示的点单击。单击按钮，系统弹出“车床粗加工属性”对话框。

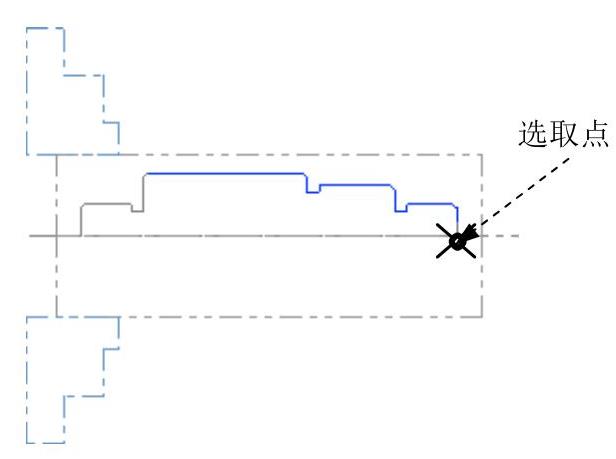

图18.4 选取加工轮廓

Step3.选择刀具。在“车床粗加工属性”对话框中采用系统默认的刀具，在文本框中输入值300.0；在下拉列表中选择选项，单击按钮，在弹出的“换刀点-使用者定义”对话框的文本框中输入值150.0，在文本框中输入值300.0。单击该对话框中的按钮，系统返回至“车床粗加工属性”对话框，其他参数采用系统默认设置值。

Step4.设置冷却方式。单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

Step5.设置粗车参数。

（1）在“车床粗加工属性”对话框中单击选项卡，然后单击按钮，系统弹出“进退/刀设置”对话框。(https://www.daowen.com)

（2）在“进退/刀设置”对话框中单击选项卡，选中复选框并单击该按钮，此时系统弹出“新建轮廓线”对话框。

（3）在“新建轮廓线”对话框的文本框中输入值10，在文本框中输入值180，然后单击按钮。

（4）单击“进退/刀设置”对话框中的按钮，系统返回至“车床粗加工-属性”对话框，然后在下拉列表中选择选项。

Step6.单击“车床粗加工属性”对话框中的按钮，完成粗车参数的设置，此时系统将自动生成图18.5所示的刀具路径。

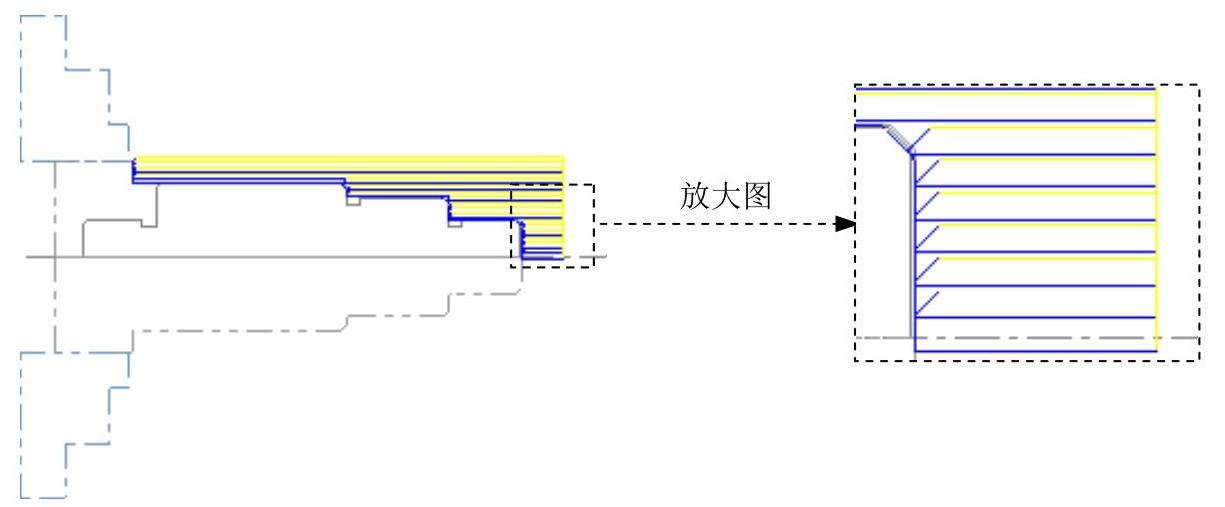

图18.5 刀具路径
