径向粗车加工技巧与方法解析

Step1.选择加工类型。选择下拉菜单命令，系统弹出“径向车削的切槽选项”对话框。

Step2.定义加工轮廓。在“径向车削的切槽选项”对话框中选中单选项，单击按钮，在图形区依次选取图19.9所示的点1与点2，然后按Enter键，系统弹出“车床-径向粗车属性”对话框。

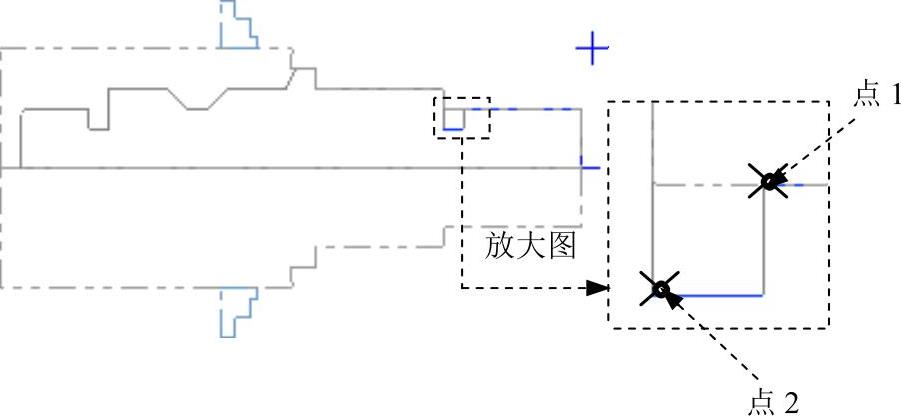

图19.9 定义加工轮廓

Step3.设置加工参数。

（1）在“车床-径向粗车属性”对话框中选择“T4848 R0.3W4.0 OD GROOVE RIGHT–MEDIUM”刀具，双击该刀具，系统弹出“定义刀具-Machine Group-1”对话框，单击选项卡，在区域的文本框中输入值20.0；单击选项卡，在区域的文本框中输入值20.9；单击该对话框中的按钮。

（2）单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项，单击该对话框中的按钮。(https://www.daowen.com)

（3）在下拉列表中选择选项，然后单击按钮，在系统弹出的“换刀点-使用者定义”对话框的文本框中输入值200.0，在文本框中输入值700.0，单击按钮。

（4）在“车床-径向粗车属性”对话框中单击选项卡，切换到“径向粗车参数”界面，在文本框中输入值0.2。

（5）在“车床-径向粗车属性”对话框中单击选项卡，切换到“径向精车参数”界面，在区域中选中单选项；在区域的文本框中输入值0.5；单击按钮，系统弹出“进刀”对话框，在选项卡的区域选中复选框；单击选项卡，在区域选中复选框；单击“进刀”对话框中的按钮，关闭“进刀”对话框。

Step4.在“车床-径向粗车属性”对话框中单击按钮，完成加工参数的设置，此时系统将自动生成图19.10所示的刀具路径。

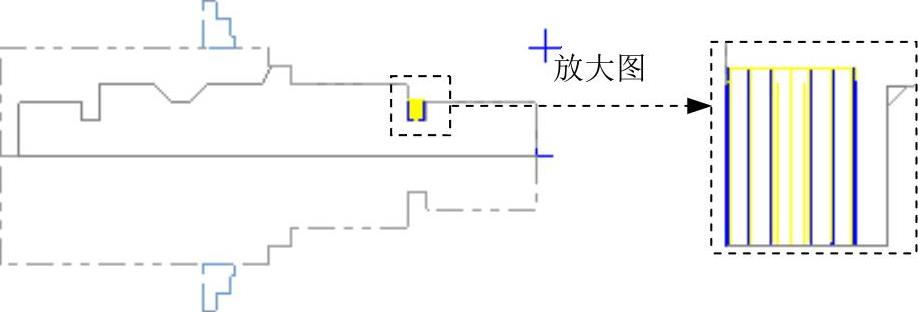

图19.10 刀具路径
