新型加工技术解析：环绕等距精密加工

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。

（1）在图形区中选取图14.21所示的曲面（共5个），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。

（2）单击区域中的按钮，选取图14.22所示的面为干涉面（共20个），然后按Enter键，再单击按钮完成加工面和干涉面的选取，同时系统返回至“刀具路径的曲面选取”对话框。

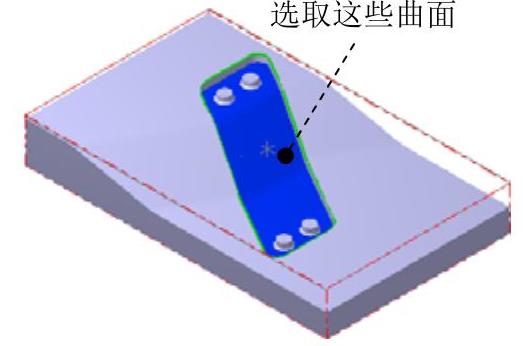

图14.21 选取加工面

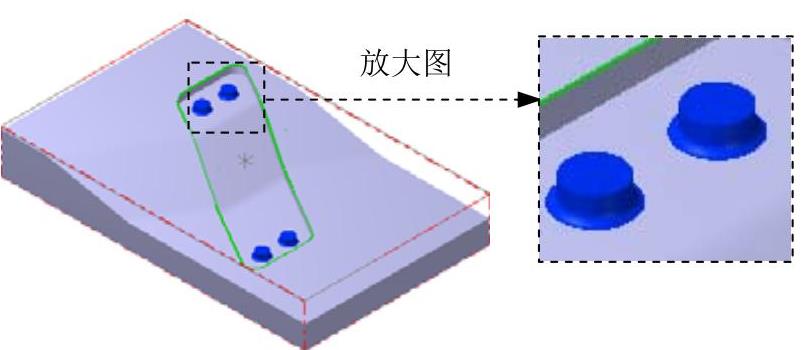

图14.22 选取干涉面

（3）在区域中单击按钮，系统弹出“串连选项”对话框，在图形区中选取图14.23所示的边线。单击按钮，系统返回至“刀具路径的曲面选取”对话框。

（4）单击按钮，系统弹出“曲面精加工环绕等距”对话框。

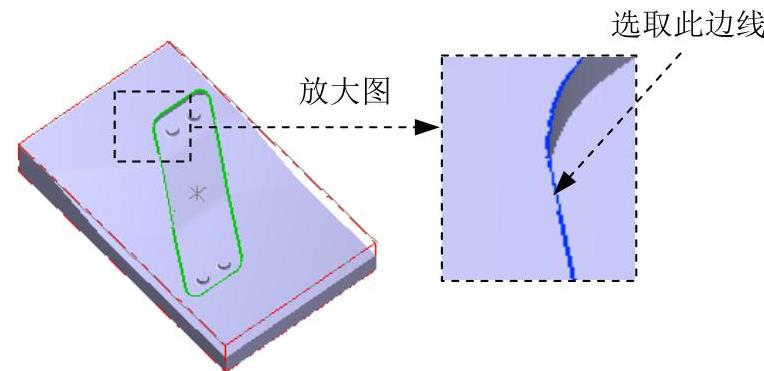

图14.23 选取切削范围边线

Step3.确定刀具类型。在“曲面精加工环绕等距”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。然后单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工环绕等距”对话框。

Step4.选择刀具。在“曲面精加工环绕等距”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图14.24所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工环绕等距”对话框。

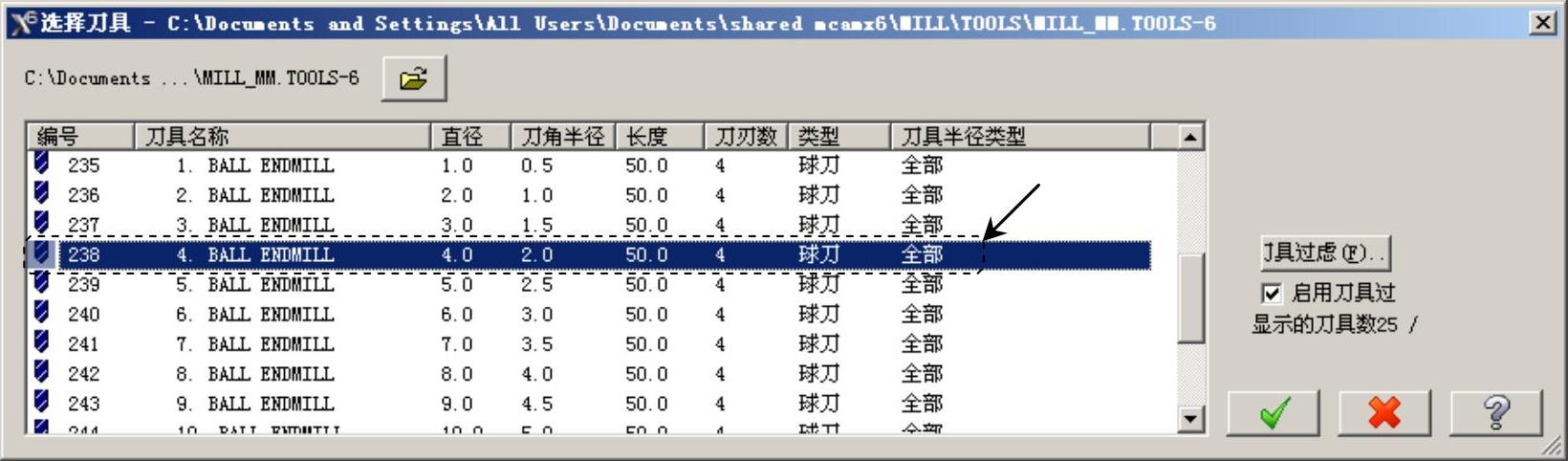

图14.24 “选择刀具”对话框(https://www.daowen.com)

Step5.设置刀具参数。

（1）完成上步操作后，在“曲面精加工环绕等距”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为4。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值2000.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置曲面参数。在“曲面精加工环绕等距”对话框中单击选项卡，在（此处翻译有误，应为“干涉面预留量”）文本框中输入值0.05，在区域选中单选项及复选框，在文本框中输入值0.5；其他参数采用系统默认设置值。

说明：当复选框未选中时是。

Step7.设置环绕等距精加工参数。

（1）在曲面精加工环绕等距”对话框中单击选项卡，在文本框中输入值0.01，在文本框中输入值0.25，选中、、复选框，取消选中按钮前的复选框，其他参数采用系统默认设置值。

（2）单击按钮，在系统弹出的“刀具路径的间隙设置”对话框中选中复选框，在文本框中输入值5.0，在文本框中输入值90.0。单击按钮，系统返回至“曲面精加工环绕等距”对话框。

Step8.完成参数设置。单击“曲面精加工环绕等距”对话框中的按钮，系统在图形区生成图14.25所示的刀具路径。

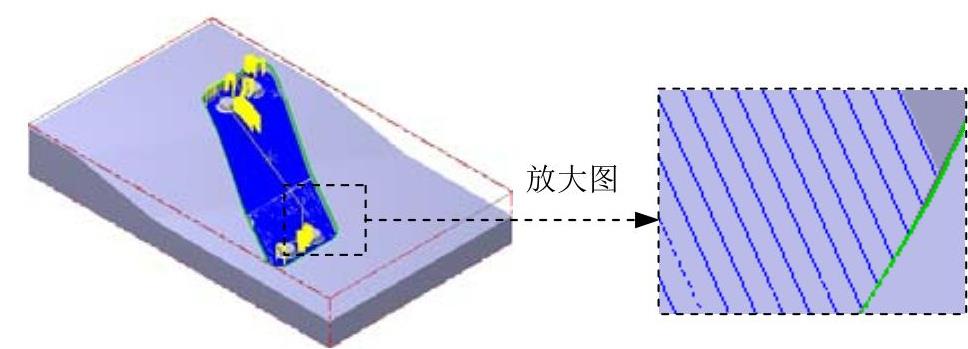

图14.25 刀具路径
