【摘要】:图9.23 设置加工面图9.24 选取切削范围边线Step3.确定刀具类型。图9.25 选取干涉面Step4.选择刀具。单击按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工环绕等距”对话框。图9.26 “选择刀具”对话框Step5.设置刀具相关参数。在“定义刀具-机床群组-1”对话框的文本框中,将原有的数值改为5。Step6.设置加工参数。①在“曲面精加工环绕等距”对话框中单击选项卡,在选项卡的文本框中输入值4.0,并确认区域的单选项处于选中状态,在选项卡中选中复选框。

Step1.选择加工方法。选择下拉菜单图示图示图示图示图示命令。

Step2.设置加工区域。

(1)在图形区中选取图15.26所示的曲面(共4个),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)单击图示区域中的图示按钮,选取图15.27所示的面为干涉面(共2个),然后按Enter键。单击图示按钮完成加工区域的设置,同时系统弹出“曲面精加工环绕等距”对话框。

图示

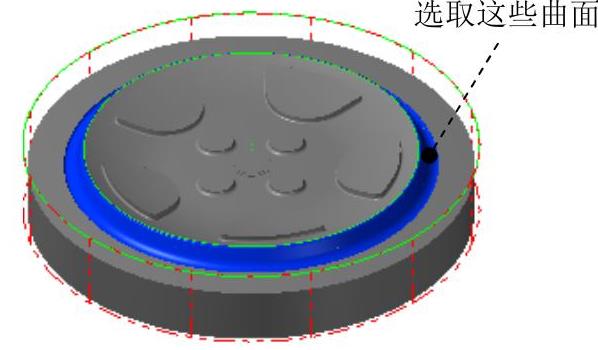

图15.26 选取加工面

图示

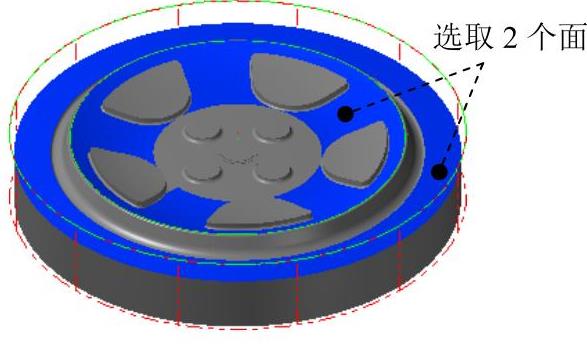

图15.27 选取干涉面

Step3.选择刀具。在“曲面精加工环绕等距”对话框中单击图示按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图15.28所示的刀具。单击图示按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工环绕等距”对话框。

图示

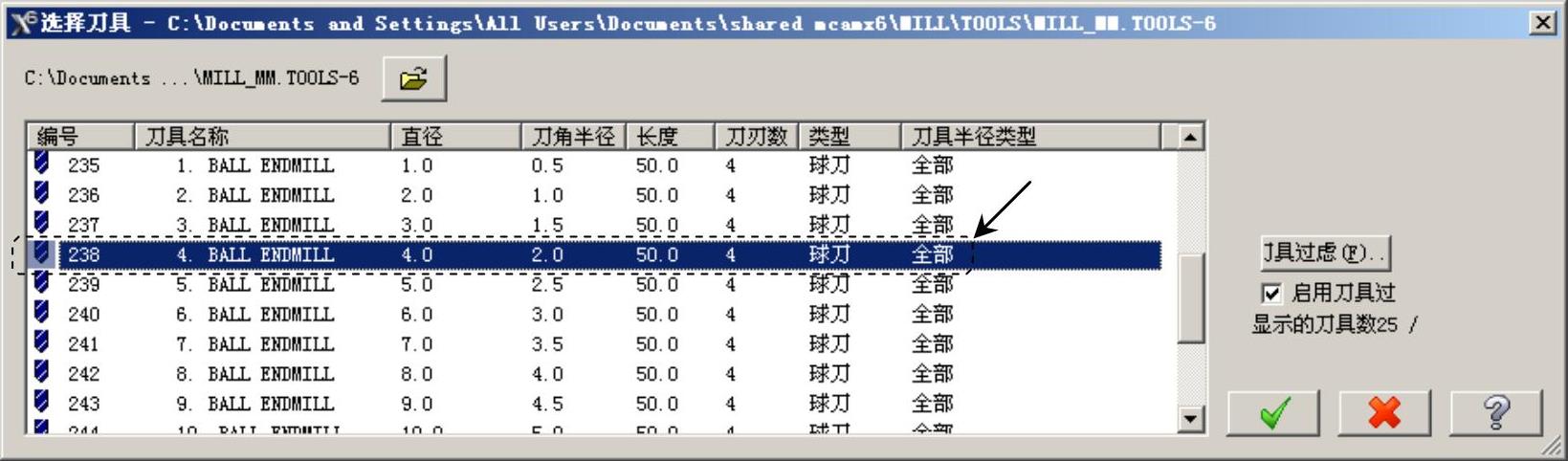

图15.28 “选择刀具”对话框

Step4.设置刀具参数。(https://www.daowen.com)

(1)完成上步操作后,在“曲面精加工环绕等距”对话框的图示选项卡的列表框中显示出Step3所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的图示文本框中,将原有的数值改为4。

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的图示选项卡,在图示文本框中输入值200.0,在图示文本框中输入值100.0,在图示文本框中输入值500.0,在图示文本框中输入值2200.0。

(4)设置冷却方式。在图示选项卡中单击图示按钮,系统弹出“Coolant…”对话框,在图示(切削液)下拉列表中选择图示选项。单击该对话框中的图示按钮,关闭“Coolant…”对话框。

Step5.设置曲面参数。在“曲面精加工环绕等距”对话框中单击图示选项卡,在图示(此处翻译有误,应为“干涉面预留量”)文本框中输入值0.1,其他参数采用系统默认设置值。

Step6.设置环绕等距精加工参数。

(1)在“曲面精加工环绕等距”对话框中单击图示选项卡,在图示文本框中输入值0.005,在图示文本框中输入值0.25,选中图示图示复选框,取消选中图示按钮前的复选框,其他参数采用系统默认设置值。

(2)单击图示按钮,在系统弹出的“刀具路径的间隙设置”对话框的图示下拉列表中选择图示选项,并选中图示复选框。单击图示按钮,系统返回至“曲面精加工环绕等距”对话框。

Step7.完成参数设置。单击“曲面精加工环绕等距”对话框中的图示按钮,系统在图形区生成图15.29所示的刀具路径。

图示

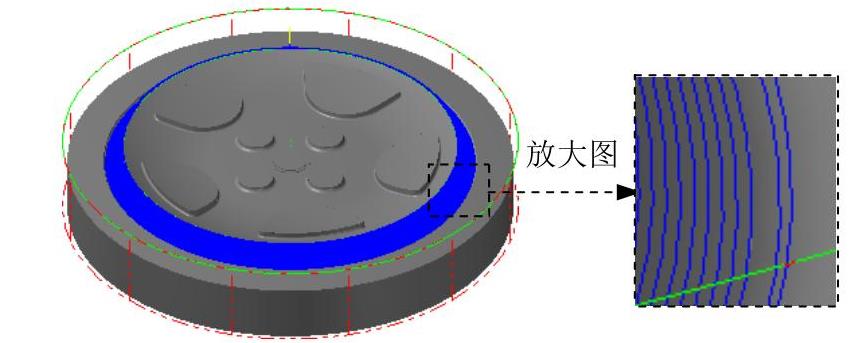

图15.29 刀具路径
