Step1.选择加工方法。选择下拉菜单图示图示图示图示图示命令。

图示

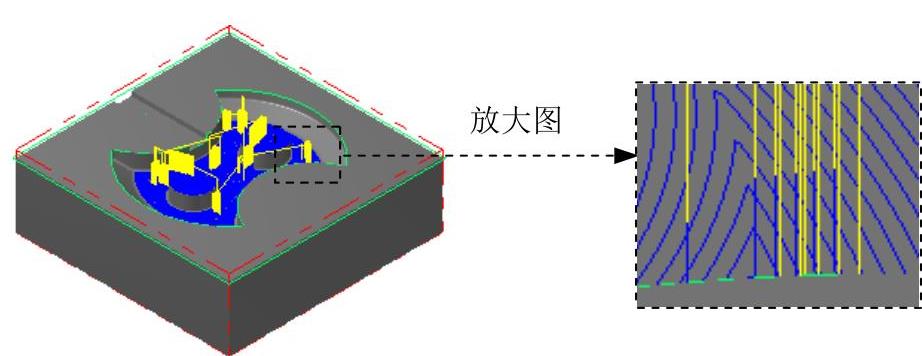

图22.24 刀具路径

Step2.设置加工区域。

(1)在图形区中选取图22.25所示的曲面(共3个),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)单击图示区域中的图示按钮,选取图22.26所示的面为干涉面(共10个),然后按Enter键,系统返回至“刀具路径的曲面选取”对话框。

图示

图22.25 选取加工面

图示

图22.26 选取干涉面

(3)在图示区域中单击图示按钮,系统弹出“串连选项”对话框。在图形区中依次选取图22.27所示的边线,单击图示按钮,系统返回至“刀具路径的曲面选取”对话框。

图示

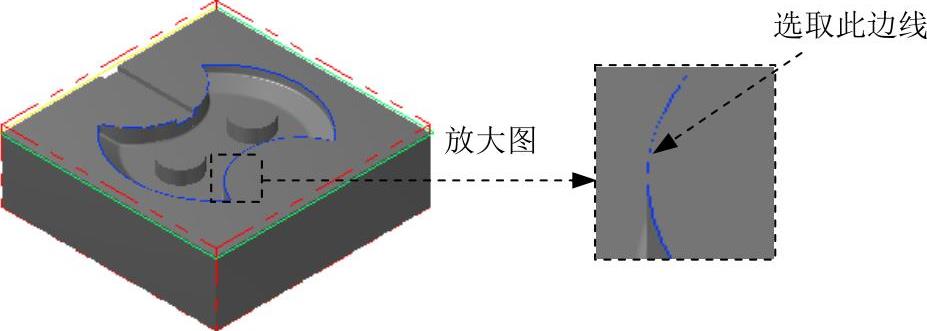

图22.27 选取切削范围边线(https://www.daowen.com)

(4)单击图示按钮,系统弹出“曲面精加工环绕等距”对话框。

Step3.选择刀具。在“曲面精加工环绕等距”对话框中选择图22.28所示的刀具。

Step4.设置曲面参数。在“曲面精加工环绕等距”对话框中单击图示选项卡,在图示文本框中输入值0.2,在图示文本框中输入值0.3,在图示区域中选中图示单选项,其他参数采用系统默认设置值。

图示

图22.28 “刀具路径参数”选项卡

Step5.设置环绕等距精加工参数。

(1)在“曲面精加工环绕等距”对话框中单击图示选项卡,然后在图示文本框中输入值1.0,选中图示图示复选框,取消选中图示按钮前的复选框。其他参数采用系统默认设置值。

(2)单击图示按钮,在系统弹出的“刀具路径的间隙设置”对话框中选中图示复选框,在图示文本框中输入值22.0,在图示文本框中输入值90.0。单击图示按钮,系统返回至“曲面精加工环绕等距”对话框。

Step6.完成参数设置。单击“曲面精加工环绕等距”对话框中的图示按钮,系统在图形区生成图22.29所示的刀具路径。

图示

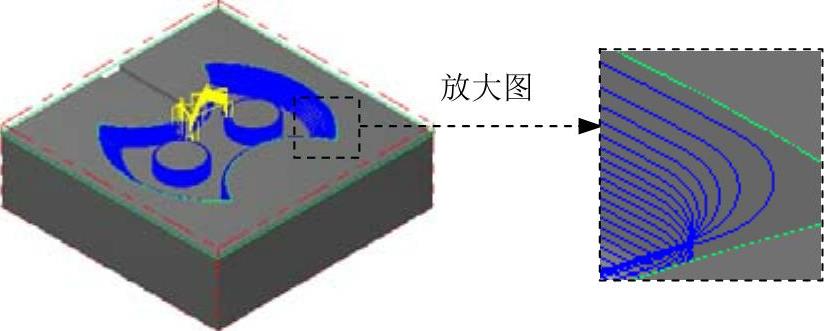

图22.29 刀具路径
