曲面补片扩大方案

更新时间:2026-01-13 理论教育 版权反馈
【摘要】:通过“扩大曲面补片”按钮可以完成图4.4.1所示的创建扩大曲面。在某些情况下,扩大曲面可以作为工具体来修剪实体,还可以作为分型面来使用。继续以前面的模型为例来介绍扩大曲面补片的一般创建过程。图4.4.1 创建扩大曲面补片Step1.打开D:\ug11.3\work\ch04.04.01\cover_mold_parting_017.prt文件。图4.4.2 “扩大曲面补片”对话框图4.4.3 选取扩大曲面图4.4.4 指定区域说明:此处在图4.4.4所示的位置单击片体后再选中单选项,则最终的结果如图4.4.1c所示。

通过“扩大曲面补片”按钮可以完成图4.4.1所示的创建扩大曲面。扩大曲面是获取产品模型上的已有面,通过控制所选的面在U和V两个方向的扩充百分比来实现曲面的扩大。在某些情况下,扩大曲面可以作为工具体来修剪实体,还可以作为分型面来使用。继续以前面的模型为例来介绍扩大曲面补片的一般创建过程。

图示

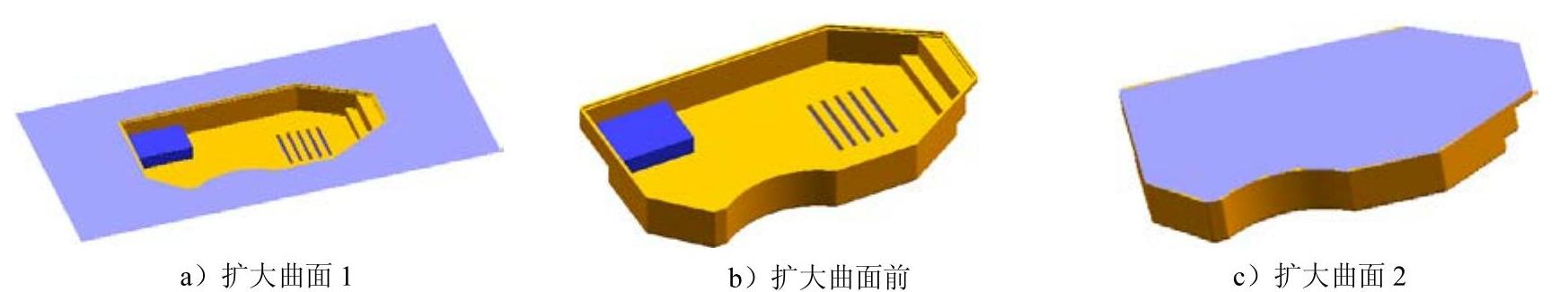

图4.4.1 创建扩大曲面补片

Step1.打开D:\ug11.3\work\ch04.04.01\cover_mold_parting_017.prt文件。

Step2.确认在建模环境,在“注塑模向导”功能选项卡图示区域中单击“扩大曲面补片”按钮图示,系统弹出如图4.4.2所示的“扩大曲面补片”对话框。

Step3.选取目标面。选取图4.4.3所示模型的底面为目标面,在模型中显示出扩大曲面的预览效果,如图4.4.4所示。

Step4.指定区域。在对话框中激活图示区域,然后在图4.4.4所示的位置单击生成的片体,在对话框中选中图示单选项,单击图示按钮,结果如图4.4.1a所示。

图示(https://www.daowen.com)

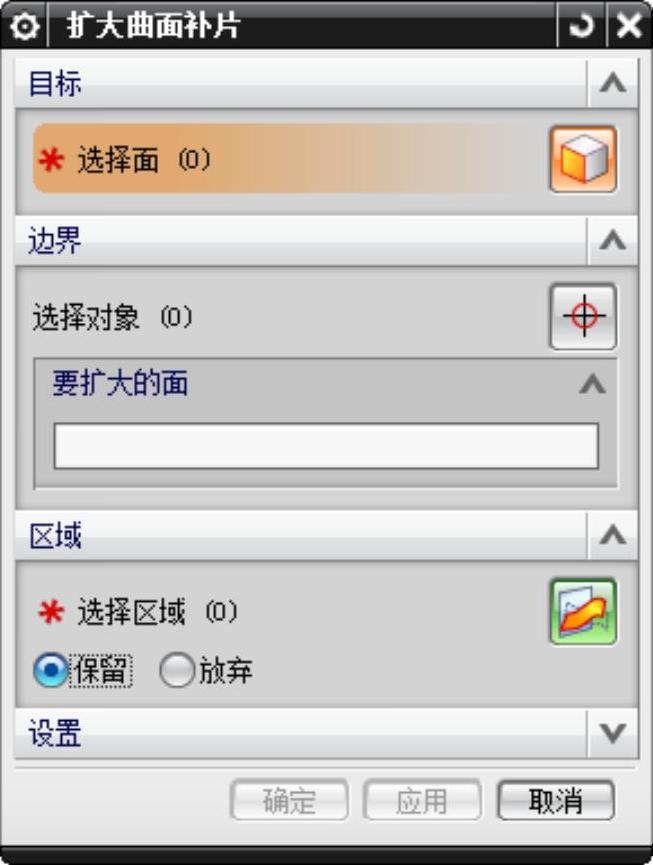

图4.4.2 “扩大曲面补片”对话框

图示

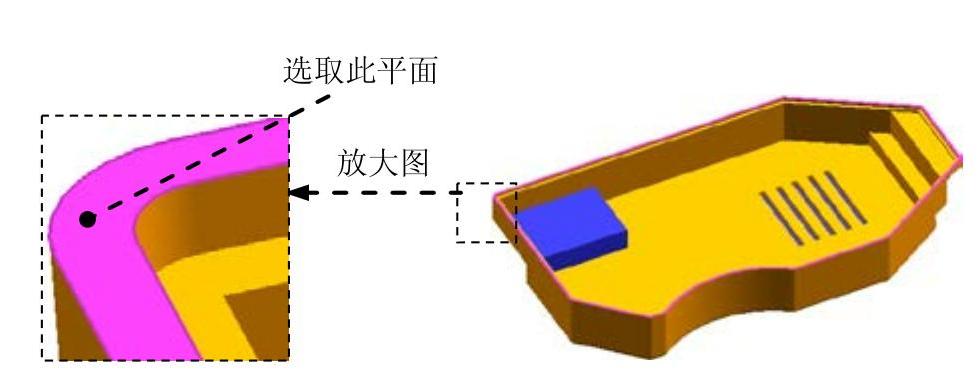

图4.4.3 选取扩大曲面

图示

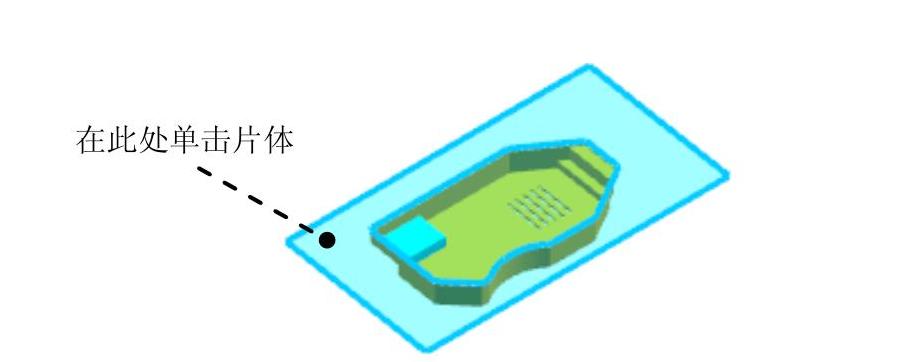

图4.4.4 指定区域

说明:此处在图4.4.4所示的位置单击片体后再选中图示单选项,则最终的结果如图4.4.1c所示。

Step5.保存文件。选择下拉菜单图示图示图示命令,保存所有文件。
