如何创建分型面？优化后：分型面的创建方法

Stage1.创建滑块分型面

Step1.隐藏工件。在特征树中右击，在系统弹出的快捷菜单中选择命令。

Step2.插入几何图形集。

（1）选择命令。选择下拉菜单命令，系统弹出“插入几何图形集”对话框。

（2）定义“几何图形集”名称。在系统弹出的“插入几何图形集”对话框中的文本框中输入文件名“parting_surface”，然后单击按钮。

Step3.创建提取1。

（1）切换工作台。选择下拉菜单命令，切换到“创成式外形设计”工作台。

（2）选择命令。选择下拉菜单命令，系统弹出“提取定义”对话框。

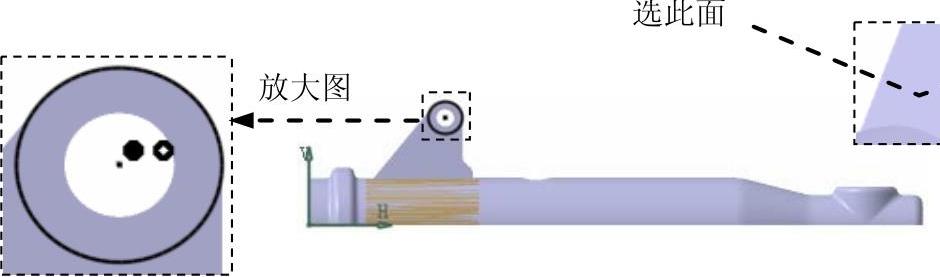

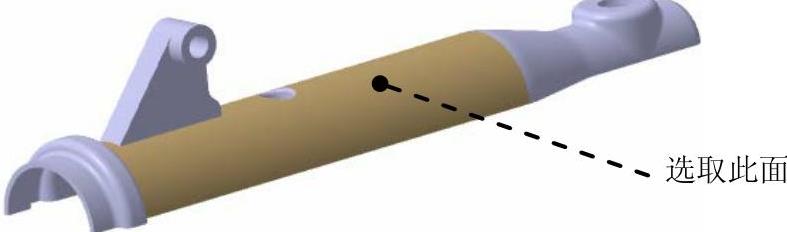

（3）选取要提取的面。选取图5.61所示的面，单击按钮，完成提取特征的创建。

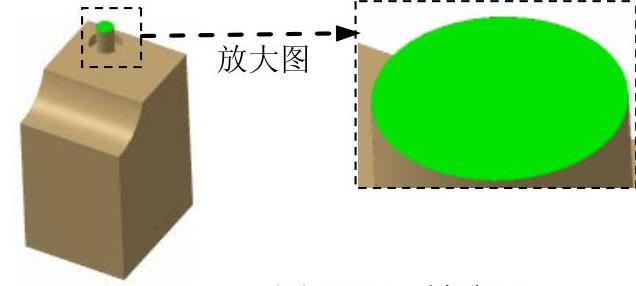

图5.61 选取提取面1

Step4.创建图5.62所示的草图11。

说明：原产品模型中已经有了草图10，所以这里就是草图11。

（1）选择命令。选择下拉菜单命令。

（2）定义草图平面。在图形区选取“xy平面”为草图平面。

（3）绘制截面草图。在图形区绘制图5.62所示的截面草图（草图11），单击“退出工作台”按钮，退出草绘环境，完成草图11创建。

图5.62 截面草图（草图11）

Step5.创建图5.63所示的项目1。

（1）选择命令。选择下拉菜单命令，系统弹出“投影定义”对话框。

（2）定义属性。在下拉列表中选择选项；选取草图11为要投影的曲线；选取提取面1为支持面；在文本框中右击，在系统弹出的快捷菜单中选择为投影方向，单击按钮，完成项目1的创建。

Step6.创建图5.64所示的分割1。

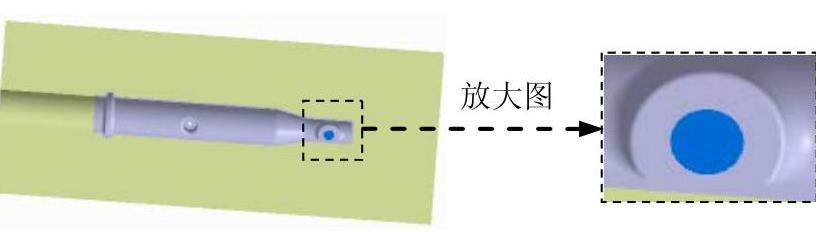

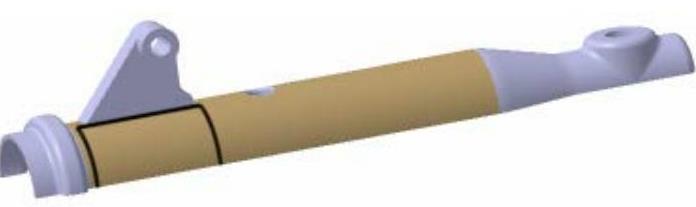

图5.63 项目1

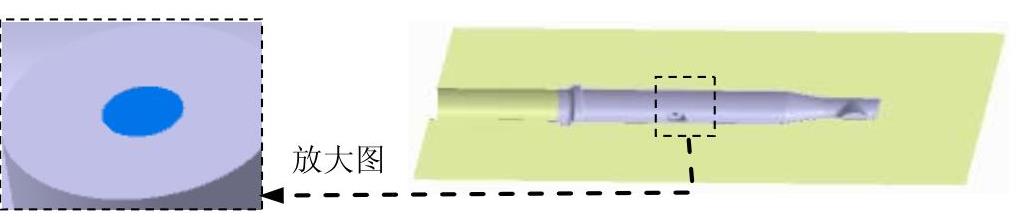

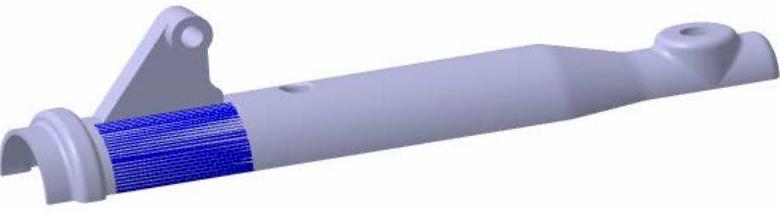

图5.64 分割1

（1）选择命令。选择命令；系统弹出“分割定义”对话框。

（2）定义属性。选取提取面1为要切除的元素，选取项目1为切除元素（可以通过按钮调整分割方向），单击按钮，完成分割1的创建。

Step7.创建提取2。

（1）选择命令。选择下拉菜单命令，系统弹出“提取定义”对话框。

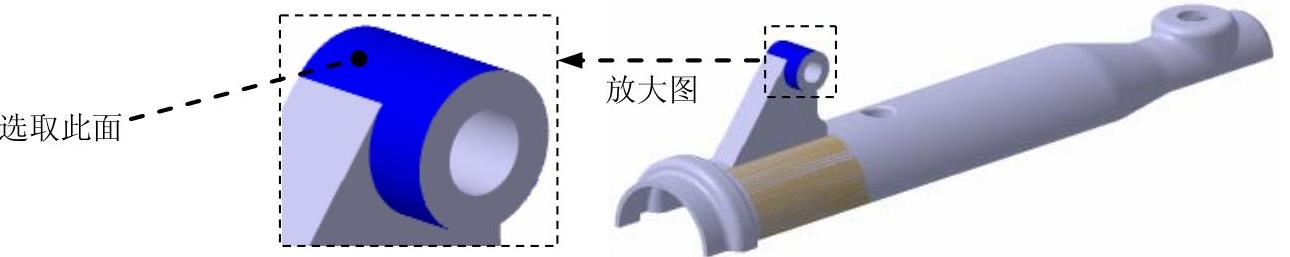

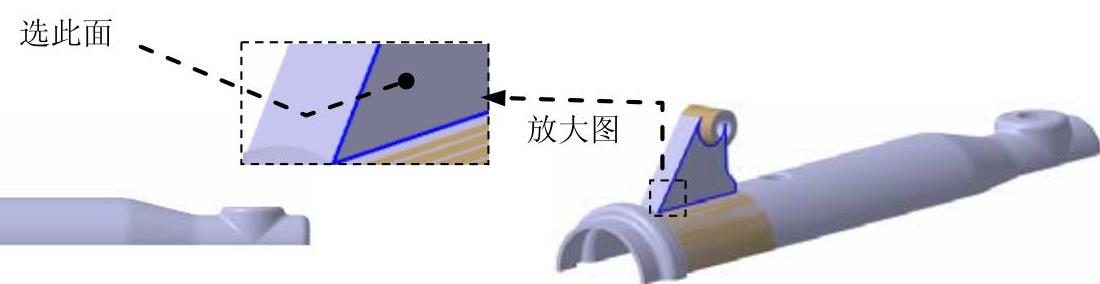

（2）选取要提取的面。选取图5.65所示的面，单击按钮，完成提取特征的创建。

图5.65 选取提取面

Step8.创建图5.66所示的草图12。

（1）选择命令。选择下拉菜单命令。

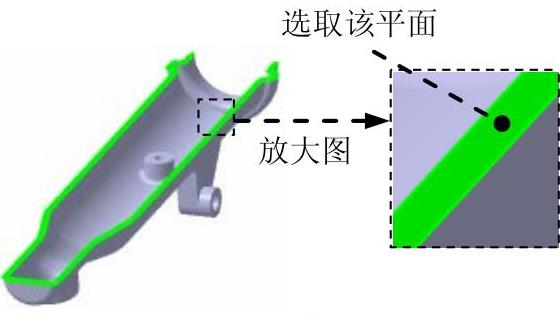

（2）定义草图平面。在图形区选取图5.67所示的面为草图平面。

（3）绘制截面草图。在图形区绘制图5.66所示的截面草图（草图12），单击“退出工作台”按钮，退出草绘环境，完成草图12的创建。

图5.66 草图12

图5.67 草图平面

Step9.创建图5.68所示的分割2。

（1）选择命令。选择命令；系统弹出“分割定义”对话框。

（2）定义属性。选取提取2为要切除的元素，选取草图12为切除元素（可以通过按钮调整分割方向），单击按钮，完成分割2的创建。

Step10.定义多重提取1。

（1）选择命令。选择下拉菜单命令，系统弹出“多重提取定义”对话框。

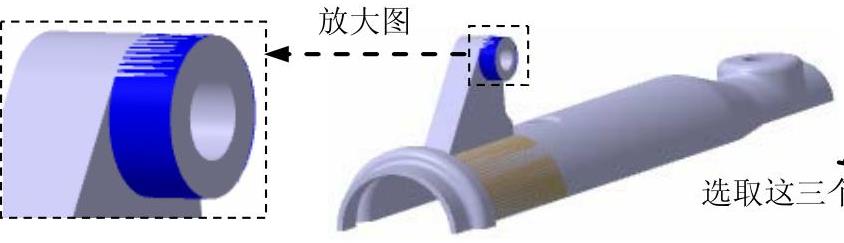

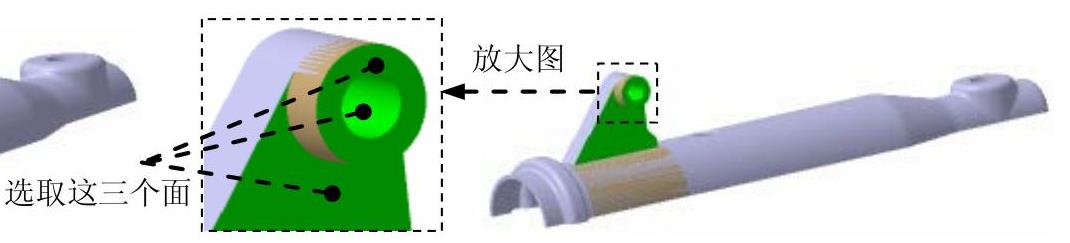

（2）选取要提取的面。选取图5.69所示的3个面，单击按钮，

（3）在系统弹出的“多重结果管理”对话框中选中单选项，单击按钮，然后在“提取定义”对话框中单击按钮，完成多重提取1的创建。

图5.68 分割2

图5.69 选取提取面（定义多重提取1）

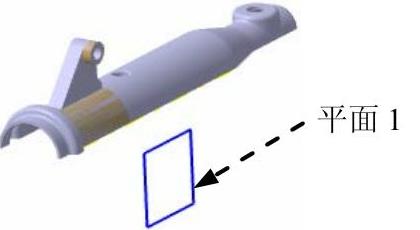

Step11.创建图5.70所示的平面1。

（1）选择命令。选择下拉菜单命令；系统弹出“平面定义”对话框。

（2）定义参数。在下拉列表中选择选项；选取“zx平面”为参考平面；在文本框输入数值100（通过按钮调整偏移方向），单击按钮，完成平面1的创建。

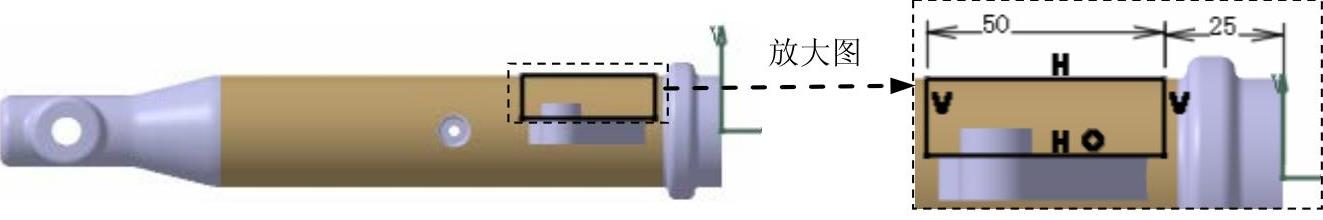

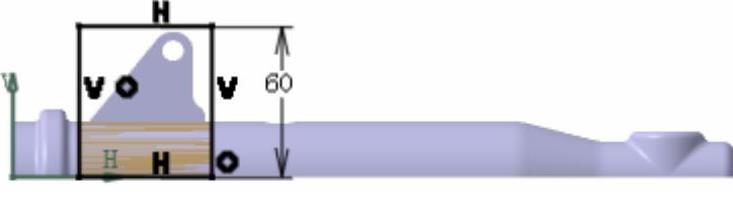

Step12.创建图5.71所示的草图13。

（1）选择命令。选择下拉菜单命令。

（2）定义草图平面。在图形区选取平面1为草图平面。

（3）绘制截面草图。在图形区绘制图5.71所示的截面草图（草图13），单击“退出工作台”按钮，退出草绘环境，完成草图13的创建。

图5.70 平面1

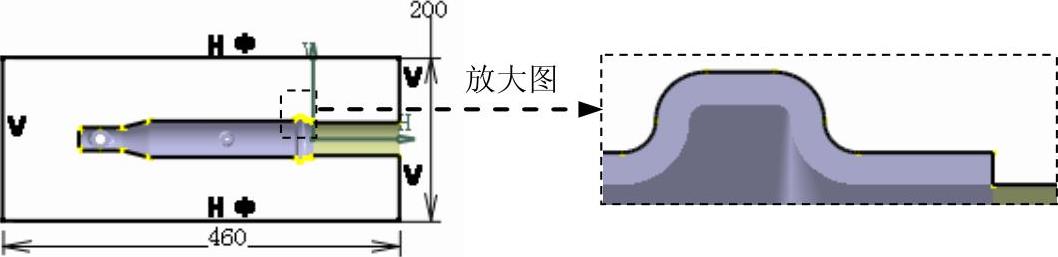

图5.71 草图13

Step13.创建图5.72所示的拉伸1。

（1）选择命令。选择下拉菜单命令，系统弹出“拉伸曲面定义”对话框。

（2）选择拉伸轮廓。在图形区选取草图13为拉伸轮廓。

（3）设置对话框参数。在下拉列表中的区域下的文本框中选择选项，然后选取图5.73所示的点为限制元素。

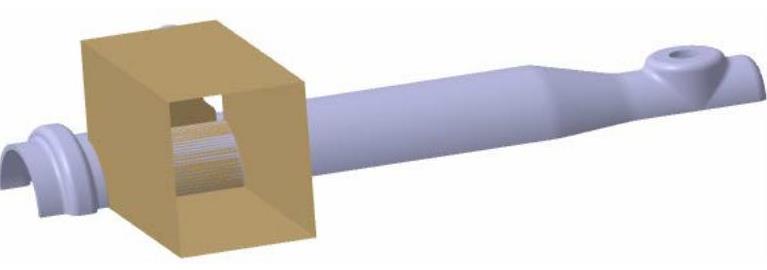

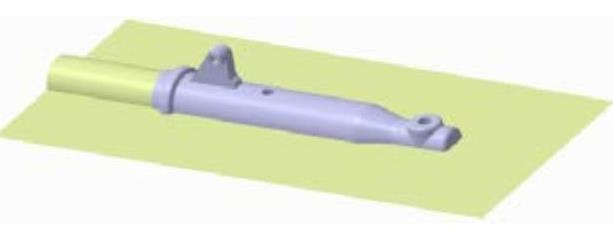

图5.72 创建拉伸1

(https://www.daowen.com)

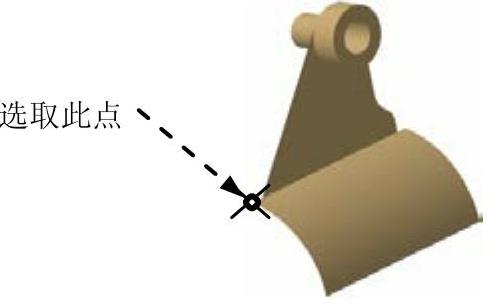

图5.73 选取限制点

（4）单击按钮，完成拉伸1的创建。

Step14.创建图5.74所示的分割3。

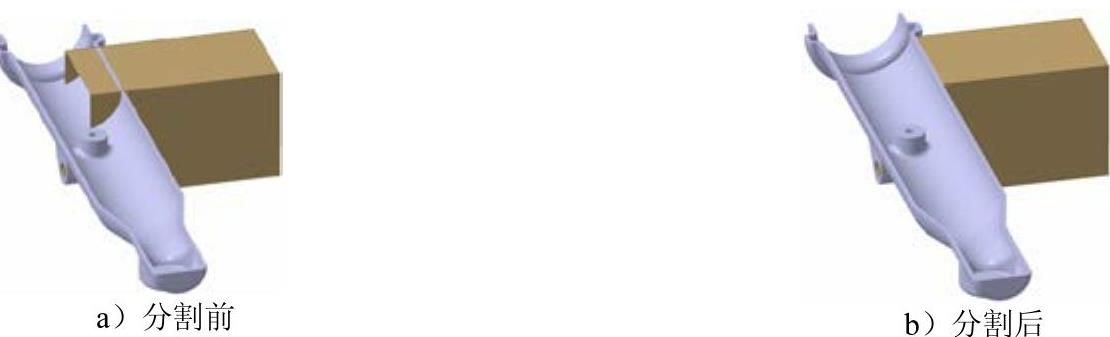

图5.74 分割3

（1）选择命令。选择下拉菜单命令，系统弹出“分割定义”对话框。

（2）选择元素。在图形区选取拉伸1为要切除的元素，选取分割1为切除元素（可以通过按钮更改切除方向）。

（3）单击按钮，完成分割3的创建。

Step15.创建图5.75所示的填充1（隐藏草图和投影曲线）。

（1）选择命令。选择下拉菜单命令；系统弹出“填充曲面定义”对话框。

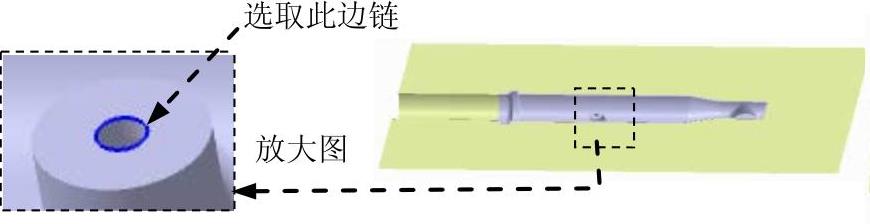

（2）选取填充边界。选取图5.76所示的边链为填充边界；单击按钮，完成填充1的创建。

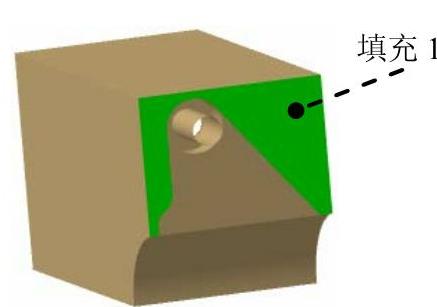

图5.75 填充1

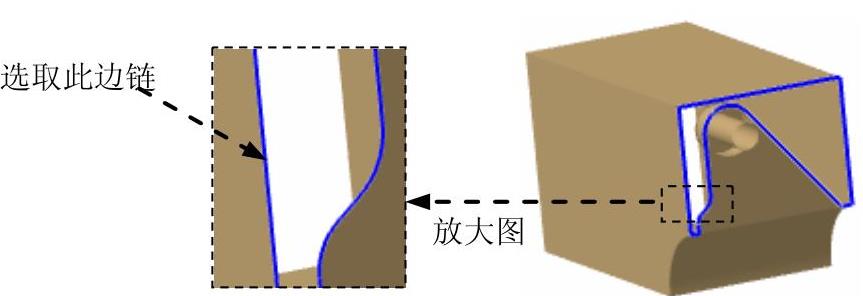

图5.76 定义填充边界

Step16.创建图5.77所示的填充2。

（1）选择命令。选择下拉菜单命令；系统弹出“填充曲面定义”对话框。

（2）选取填充边界。选取图5.78所示的边链为填充边界；单击按钮，完成填充2的创建。

图5.77 填充2

图5.78 定义填充边界

Step17.创建接合1。

（1）选择命令。选择下拉菜单命令，系统弹出“接合定义”对话框。

（2）选取要接合的对象。在特征树上选取分割1、分割2、分割3、多重提取1、填充1和填充2。

（3）单击按钮，完成接合1的创建（隐藏接合1）。

Stage2.创建主分型面

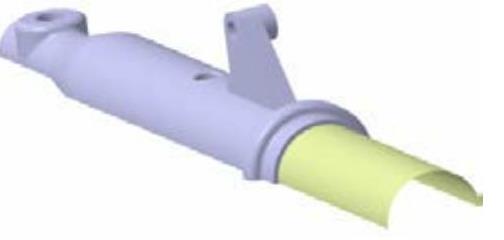

Step1.创建图5.79所示的拉伸2。

（1）选择命令。选择下拉菜单命令，系统弹出的“拉伸曲面定义”对话框。

（2）选择拉伸轮廓和拉伸方向参照。在图形区选取图5.80所示的边线1为拉伸轮廓，选取坐标轴X轴为参考方向。

图5.79 拉伸2

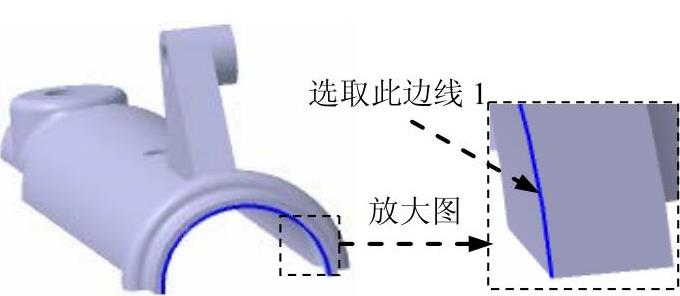

图5.80 定义拉伸边线

（3）设置对话框参数。在下拉列表中的区域下的文本框中选择选项，然后在文本框中输入数值100。

（4）单击按钮，完成拉伸2的创建。

Step2.创建图5.81所示的草图14。

（1）选择命令。选择下拉菜单命令。

（2）定义草图平面。在图形区选取图5.82所示的面为草图平面。

（3）绘制截面草图。在图形区绘制图5.81所示的截面草图（草图14），单击“退出工作台”按钮，退出草绘环境，完成草图14的创建。

图5.81 草图14

图5.82 草图平面

Step3.创建图5.83所示的填充3。

（1）选择命令。选择下拉菜单命令；系统弹出“填充曲面定义”对话框。

（2）选取边线。选取草图14为填充边界；单击按钮，完成填充3的创建。

Step4.创建图5.84所示的填充4。

图5.83 填充3

图5.84 填充4

（1）选择命令。选择下拉菜单命令；系统弹出“填充曲面定义”对话框。

（2）选取边线。选取图5.85所示的边链为填充边界；单击按钮，完成填充4的创建。

Step5.参照Step4完成图5.86所示的填充5。

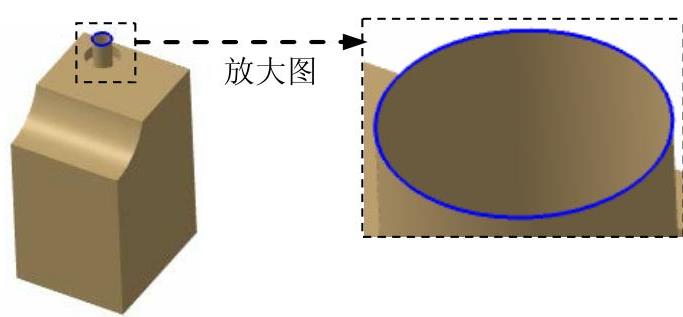

图5.85 定义边界

图5.86 填充5

Step6.定义多重提取2。

（1）选择命令。选择下拉菜单命令，系统弹出“多重提取定义”对话框。

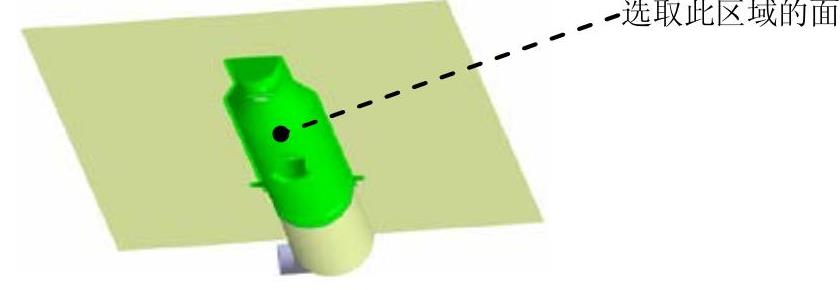

（2）选取要提取的面。在下拉列表中选取选项，选取图5.87所示的面，单击按钮，完成提取特征的创建。

说明：选取的面即产品模型的所有内表面。

图5.87 选取提取面（定义多重提取2）

Step7.创建接合2。

（1）选择命令。选择下拉菜单命令，系统弹出“接合定义”对话框。

（2）选取要接合的对象。在特征树上选取多重提取2、填充3、填充4、填充5和拉伸2。

（3）单击按钮，完成接合2的创建（隐藏接合2和草图）。
