如何轻松创建分型面？

Step1.插入几何图形集。

（1）选择命令。选择下拉菜单命令，系统弹出“插入几何图形集”对话框。

（2）定义“几何图形集”名称。在系统弹出的“插入几何图形集”对话框的文本框中输入文件名“parting_surface”，然后单击按钮。

Step2.隐藏曲线。选择下拉菜单命令。

Step3.创建多重提取2。

（1）选择命令。选择下拉菜单命令，系统弹出“多重提取定义”对话框。

（2）设置对话框参数。在下拉列表中选择选项。

（3）定义多重提取对象。选取图4.45所示的面为多重提取对象。

（4）单击按钮，完成多重提取2的创建。

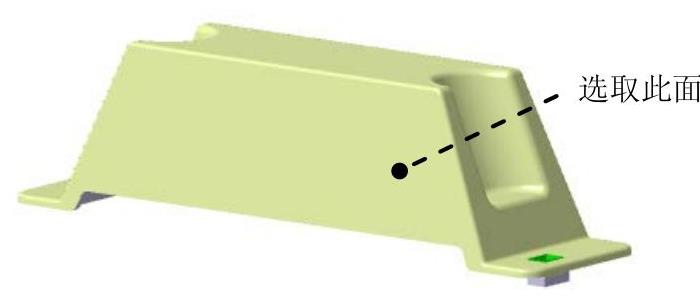

图4.45 定义多重提取对象

Step4.创建边界3。

（1）选择命令。选择下拉菜单命令，系统弹出“边界定义”对话框。

（2）选取曲面边线。在模型中选取图4.46所示的边线为边界线。

（3）选取限制点。在模型中分别选取图4.46所示的点1和点2。

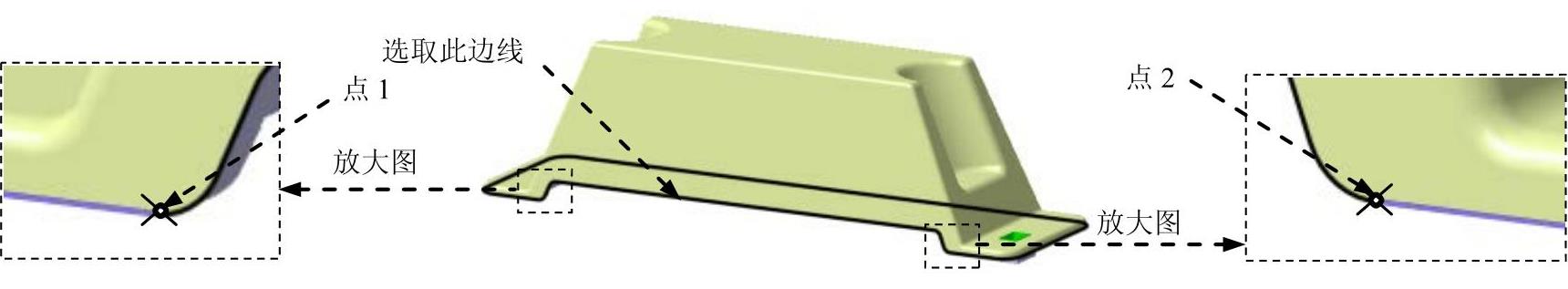

图4.46 选取边界线和限制点

（4）在该对话框中单击按钮，结果如图4.47所示。

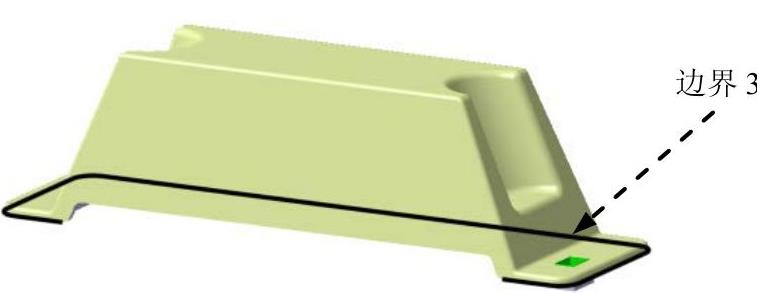

图4.47 创建边界3

说明：在选取限制点后，若显示的不是所需的结果，可单击限制点的方向箭头来改变其方向。

Step5.创建扫掠曲面1。

（1）选择命令。选择下拉菜单命令，系统弹出“扫掠曲面定义”对话框。

（2）选择轮廓类型。在该对话框的区域中单击“直线”按钮。(https://www.daowen.com)

（3）选择子类型。在该对话框的下拉列表中选择选项。

（4）选取引导曲线1：在模型中选取Step4中创建的边界3。

（5）选取参考曲面：在特征树中选取“xy平面”。

（6）定义扫掠长度。在该对话框的文本框中输入数值50，然后单击图4.48所示的箭头方向。

（7）在该对话框中单击按钮，完成扫掠曲面1的创建，结果如图4.49所示。

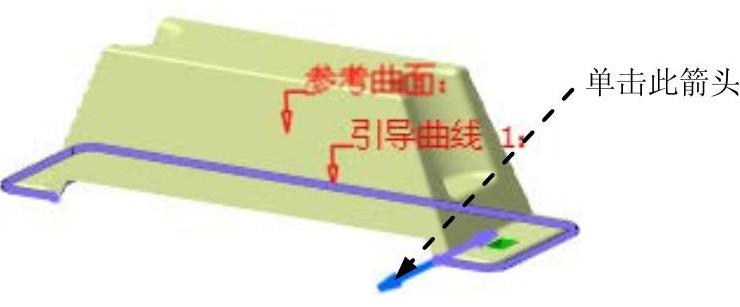

图4.48 定义方向

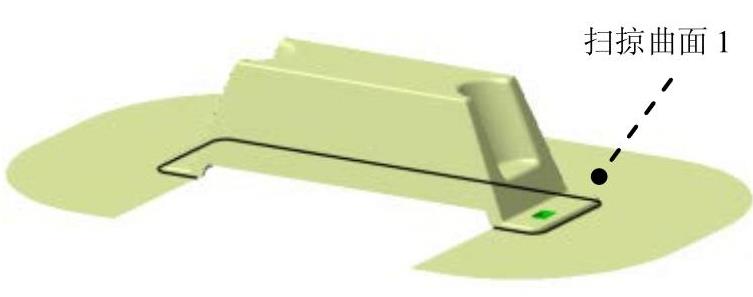

图4.49 创建扫掠曲面1

Step6.创建边界4。参照Step4，选取图4.46所示的边界线和限制点，创建图4.50所示的边界4。

Step7.创建图4.51所示的曲面拉伸1。

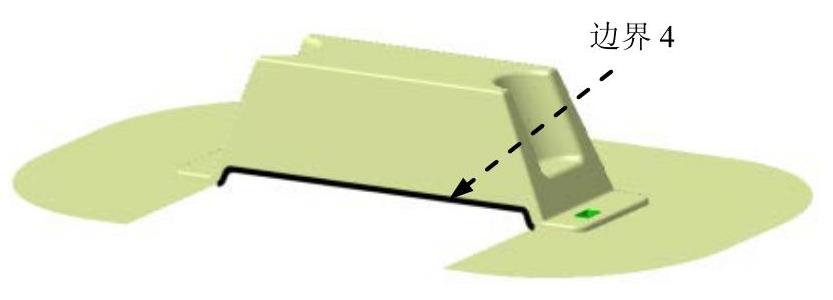

图4.50 创建边界4

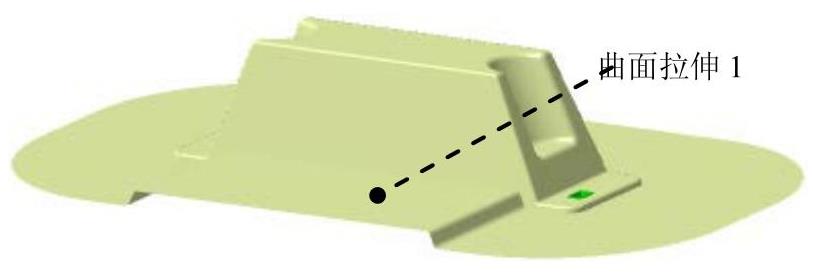

图4.51 创建曲面拉伸1

（1）选择命令。选择下拉菜单命令，系统弹出“拉伸曲面定义”对话框。

（2）定义拉伸轮廓和拉伸方向参照。在特征树中选取为拉伸轮廓，在该对话框的区域中右击选项，在系统弹出的快捷菜单中选择命令，然后单击按钮。

（3）定义拉伸参数。在区域中的下拉列表中选择选项，然后在文本框中输入数值50。

（4）单击按钮，完成拉伸1的创建。

Step8.创建接合1（隐藏边界线）。

（1）选择命令。选择下拉菜单命令，系统弹出“接合定义”对话框。

（2）选取要接合的对象。在特征树节点下选取和；在特征树节点下选取、和，接受系统默认的合并距离值（即公差值）。

（3）单击按钮，完成接合1的创建。
