下面创建图11.2.18所示的分型面，以分离模具的上模型腔和下模型腔。
Step1.单击
功能选项卡
区域中的“分型面”按钮
。系统弹出“分型面”功能选项卡。
Step2.在系统弹出的“分型面”功能选项卡中的
区域单击“属性”按钮
，在弹出的“属性”对话框中输入分型面名称ps，单击
按钮。

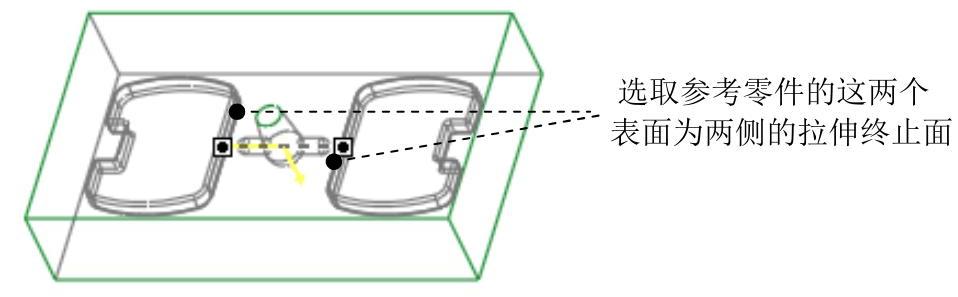

图11.2.17 选取拉伸的终止面

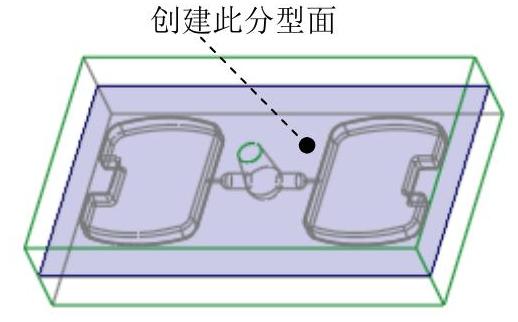

图11.2.18 创建分型面
Step3.用拉伸的方法创建分型面。
（1）单击
功能选项卡
区域中的“拉伸”按钮
。此时系统弹出“拉伸”操控板。(https://www.daowen.com)
（2）定义草绘截面放置属性。在绘图区右击，从弹出的菜单中选择
命令，在系统
的提示下，选取图11.2.19的坯料表面1为草绘平面，接受默认的箭头方向为草绘视图方向，然后选取图11.2.19的坯料表面2为参考平面，方向为
。
（3）绘制截面草图。进入草绘环境后，选取MAIN_PARTING_PLN基准平面和图11.2.20所示的坯料边线为参考，绘制图11.2.20所示的截面草图（截面草图为一条线段）。
（4）设置深度选项。在操控板中选取深度类型
，选取图11.2.21所示的坯料表面（虚线所指的面）为拉伸终止面，然后在操控板中单击
按钮，完成特征的创建。
Step4.在“分型面”选项卡中单击“确定”按钮
，完成分型面的创建。

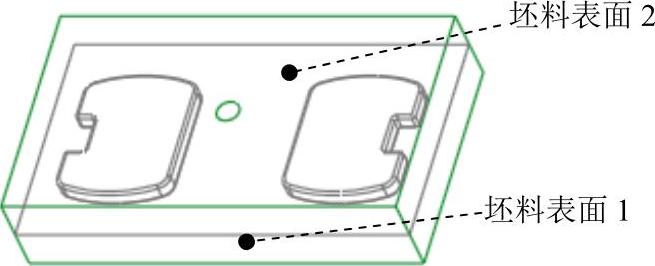

图11.2.19 定义草绘平面

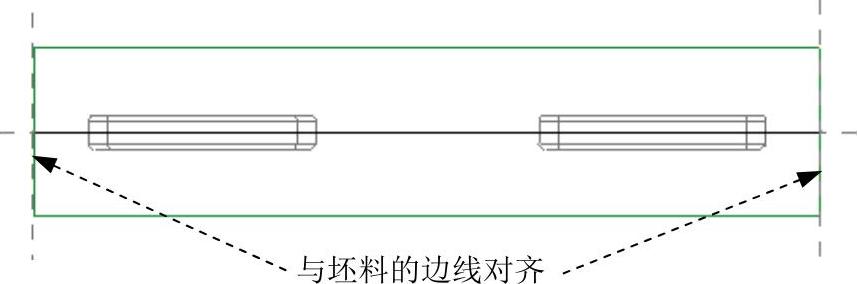

图11.2.20 截面草图
