【摘要】：在特征数中选取并单击，在系统弹出的快捷菜单中选择命令，同时将基准平面隐藏。选择下拉菜单命令，此时系统弹出“问题”对话框。在“问题”对话框中单击按钮；此时系统弹出“平移定义”对话框。在区域的下拉列表中选择选项；在文本框中输入数值100。图6.64 移动型腔后图6.65 定义平移方向参照单击按钮，完成型腔的移动。Step3.创建图6.66所示的型芯移动。
Step1.显示产品模型、型腔、型腔镶件、型芯滑块和弯销。
Step2.选择命令。选择下拉菜单
命令，系统弹出“操作参数”对话框。
Step3.移动型腔镶件。在“操作参数”对话框中单击
按钮，然后在图形区中沿正Z方向移动型腔，结果如图10.52所示。
Step4.移动型腔。在“操作参数”对话框中单击
按钮，然后在图形区中沿正Z方向移动型腔，结果如图10.53所示。
Step5.移动产品模型。在“操作参数”对话框中单击
按钮，然后在图形区中沿正Z方向移动型芯，结果如图10.54所示，单击
按钮。

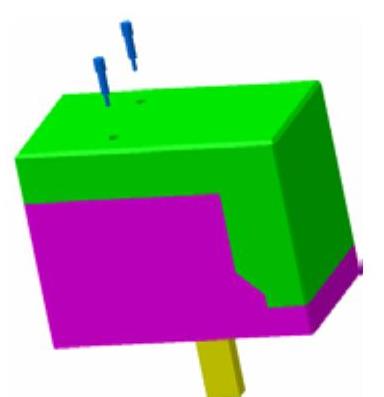

图10.52 移动型腔镶件后(www.daowen.com)

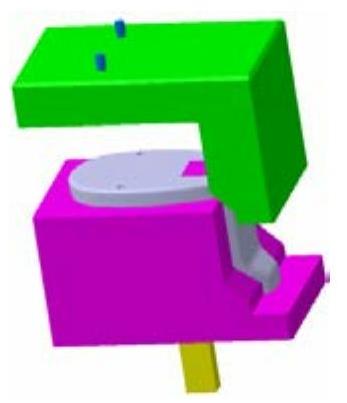

图10.53 移动型腔后

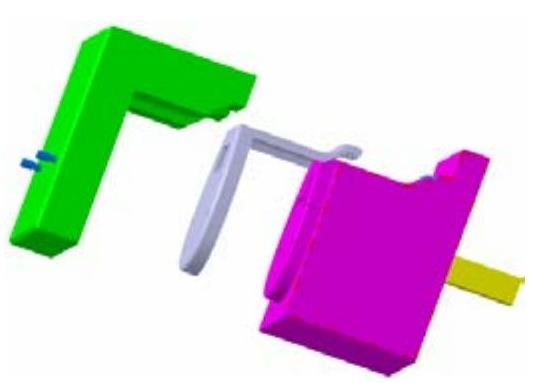

图10.54 移动型芯后
Step6.保存文件。选择下拉菜单
命令，即可保存模型。
