为了进一步验证该方案的正确性和可行性，制作搭建了一台13.5W的原理样机，主电路参数与仿真参数一致，见表9-3。所选用的主要元器件参数型号见表9-4。

表9-4 主要元器件参数型号

图9-34所示分别为110V_{（有效值）}和220V_{（有效值）}情况下交流输入电压u_in，输入电流i_in，Ca的电压u_Ca和输出电压U_o的实验波形。从图9-34可以看出输出电压恒定，储能电容电压为脉动电压形式，其平均值为170V、纹波100V、脉动频率100Hz，通过C_a的储存能量和释放能量平衡p_in和p_o之间的脉动功率，实验结果与理论分析一致。

图9-34 不同输入电压u_in下i_in、u_Ca和U_o实验波形

a）输入电压u_in为110V（有效值） b）输入电压u_in为220V（有效值）

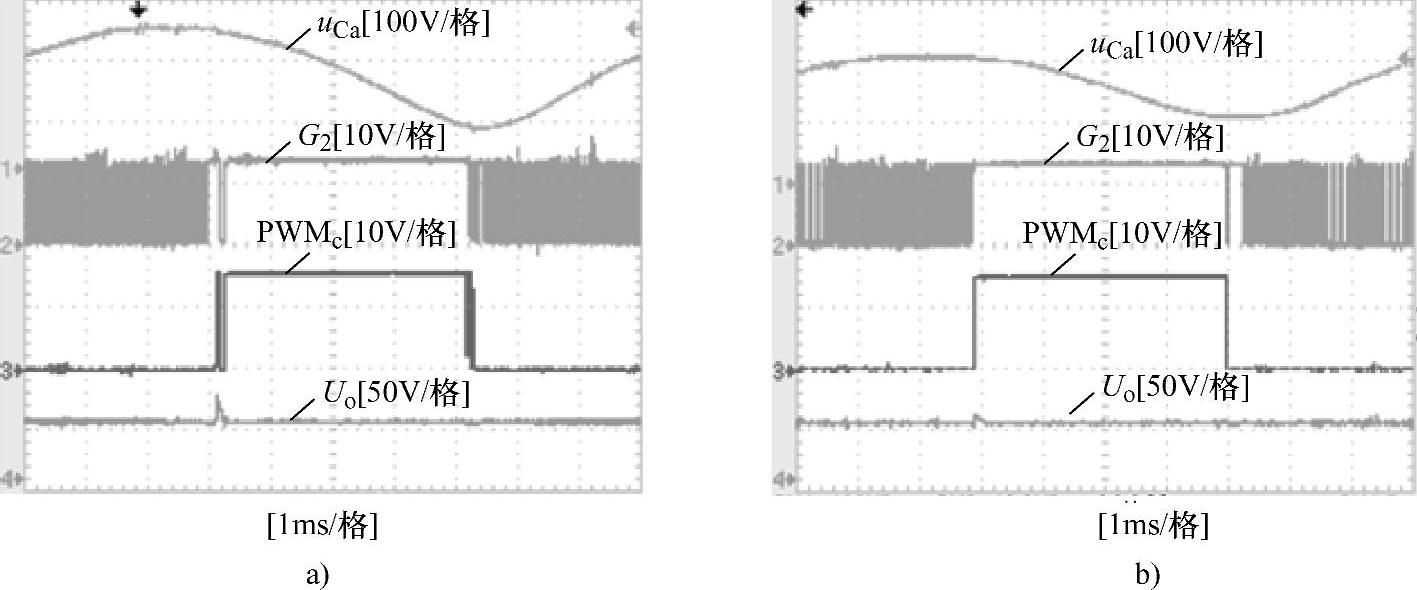

图9-35a，b所示分别为110V（有效值）和220V（有效值）情况下的储能电容C_a的电压u_Ca，开关管Q₂驱动波形G₂，开关管Q₃工频控制信号PWM_c和输出电压U_o的实验波形。从图9-35可以看出：当p_in＞p_o时，Q₃处于恒关断状态，对C_a充电，u_Ca上升，此时控制Q₂为LED提供恒定功率；当p_in＜p_o时，Q₂处于恒开通状态，C_a释放能量，u_Ca下降，此时PWM_c为高，通过控制Q₃为LED提供恒定功率，实验结果与理论分析一致。

(www.daowen.com)

图9-35 不同输入电压u_in下u_Ca、G₂、PWM_c和U_o实验波形

a）输入电压u_in为110V（有效值） b）输入电压u_in为220V（有效值）

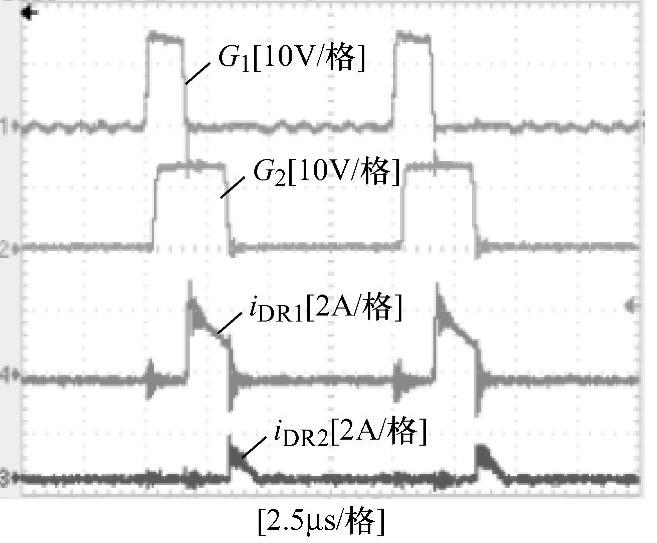

图9-36所示为p_in＞p_o时Q₁、Q₂的驱动波形G₁、G₂和二极管VD_R1、VD_R2的电流波形i_DR1、i_DR2。从实验波形可看出：当p_in＞p_o时，Q₁、Q₂同时开通，Q₁开通反激变压器储存能量，但是由于二次侧二极管和VD_R1在Q₁导通期间承受反压而不导通，故i_DR1为零；当Q₁关断时，Q₂仍然导通，此时反激变压器的能量通过Q₂向负载释放；Q₂导通一段时间后关断，反激变压器剩余的能量通过VD_R2向C_a充电，反激变压器工作在断续状态，实验结果与理论分析一致。

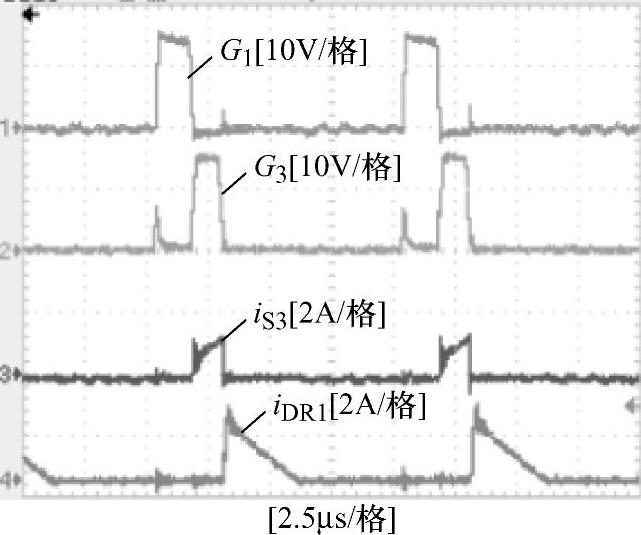

图9-37所示为p_in＜p_o时Q₁、Q₃的驱动波形G₁、G₃和开关管Q₃、二极管VD_R1的电流波形i_S3、i_DR1。从实验波形可看出：开关管Q₃在开关管Q₁关断后开通，储能电容C_a释放能量；开关管Q₃关断后，储存在反激变压器的能量通过二极管VD_R1向后级变换器释放，实验结果与理论分析一致。

图9-36 p_in＞p_o时G₁、G₂、i_DR1和i_DR2实验波形

图9-37 P_in＜P_o时G_i、G₃、i_S3和i_DRl实验波形
