如何在模具中设计高效浇注系统

下面的操作是在零件handle的模具坯料中创建图5.2.27所示的浇注系统。

图5.2.25 截面草图

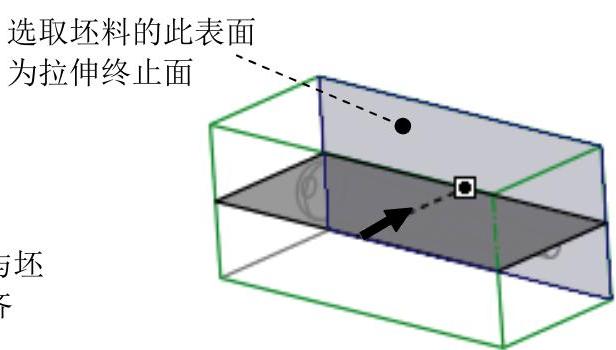

图5.2.26 选取拉伸终止面

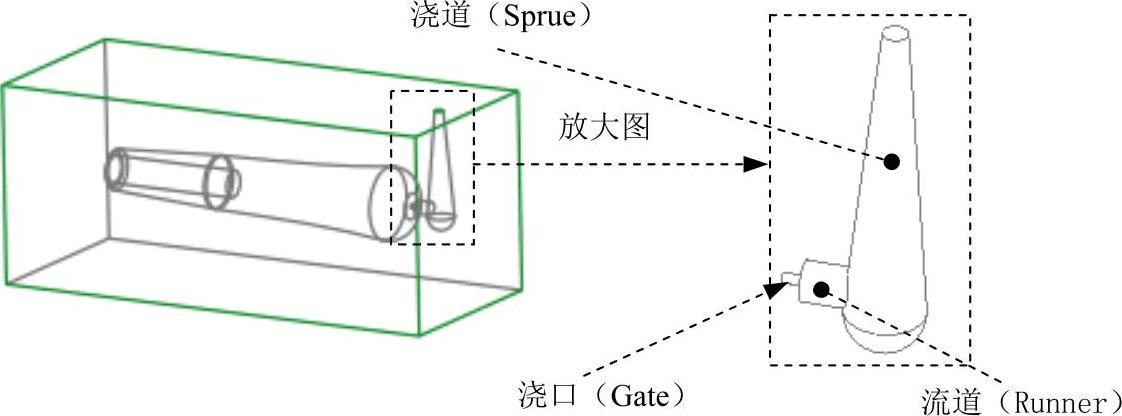

图5.2.27 创建浇注系统

Stage1.创建浇道（Sprue）

Step1.为了使屏幕简洁，将主分型面遮蔽起来。

（1）选择功能选项卡区域中的“模具显示”按钮，弹出“遮蔽-取消遮蔽”对话框。

（2）在该对话框中按下按钮，选择选项，单击下方的按钮。

（3）单击对话框中的按钮。

Step2.创建图5.2.28所示的基准平面ADTM1，该基准平面将在后面作为浇道特征的草绘平面。

（1）单击功能选项卡区域中的“平面”按钮。

（2）系统弹出“基准平面”对话框，选取图5.2.29所示的参考件的顶面为参考平面，然后输入偏移值10.0。

（3）单击“基准平面”对话框中的按钮。

Step3.单击功能选项卡区域中的按钮。

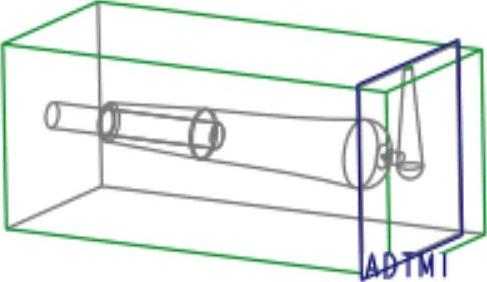

图5.2.28 创建基准平面ADTM1

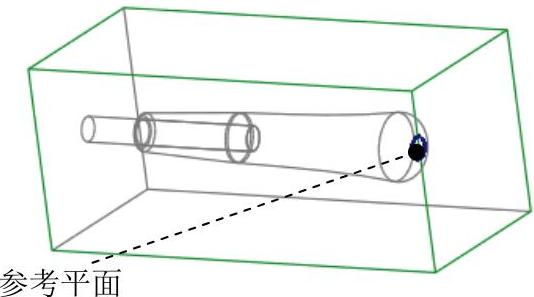

图5.2.29 选取参考平面

Step4.创建一个旋转特征作为浇道。

（1）在出现的操控板中，确认“实体”类型按钮被按下。

（2）定义草绘属性。右击，从弹出的快捷菜单中选择命令。选取图5.2.30所示的ADTM1基准平面为草绘平面，草绘平面的参考平面为图5.2.30所示的坯料表面，方位为，单击按钮。至此系统进入截面草绘环境。

（3）进入截面草绘环境后，选取图5.2.31所示的边线为草绘参考，然后绘制图5.2.31所示的截面草图，完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

注意：要绘制旋转中心轴。

（4）定义深度类型。在操控板中，选取旋转角度类型，旋转角度为360°。

（5）单击操控板中的按钮，完成特征的创建。

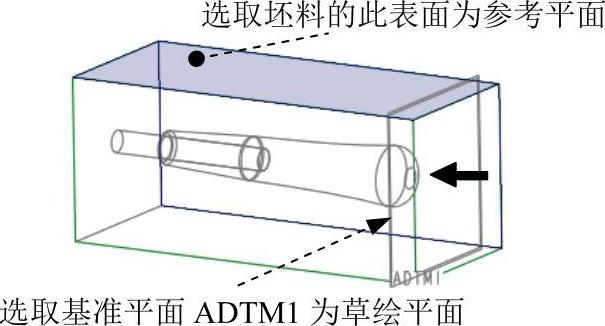

图5.2.30 定义草绘平面

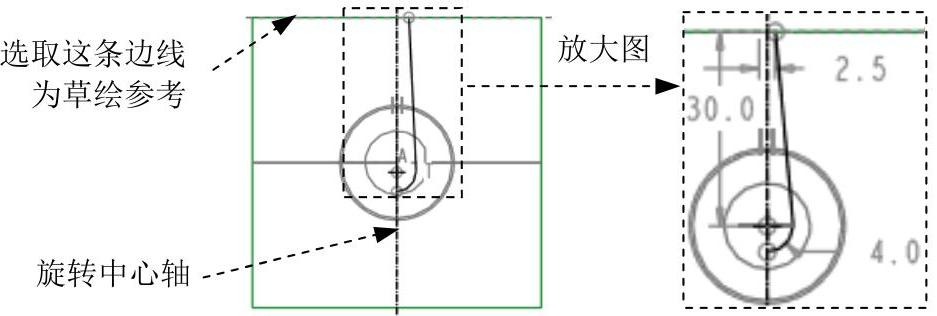

图5.2.31 截面草图

Stage2.创建流道（Runner）(https://www.daowen.com)

Step1.创建图5.2.32所示的基准平面ADTM2，该基准平面将在后面作为流道特征的草绘平面。

（1）在功能选项卡中单击“平面”按钮，系统弹出“基准平面”对话框，选取图5.2.29所示的参考件的顶面为参考平面，然后输入偏移值2.0。

（2）单击“基准平面”对话框中的按钮。

Step2.单击功能选项卡区域中的按钮，在操控板中确认“实体”按钮被按下。

Step3.创建一个拉伸特征作为流道。

（1）定义草绘属性。右击，从弹出的快捷菜单中选择命令。选取图5.2.33所示的ADTM2基准平面为草绘平面，草绘平面的参考平面为图5.2.33所示的坯料表面，方位为，单击按钮。至此，系统进入截面草绘环境。

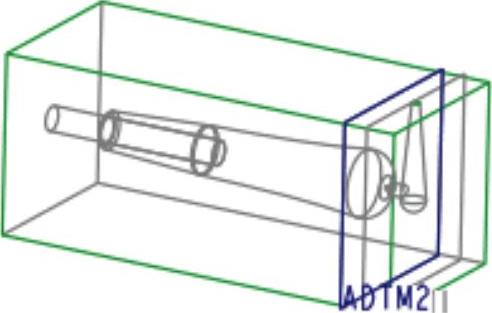

图5.2.32 创建基准平面ADTM2

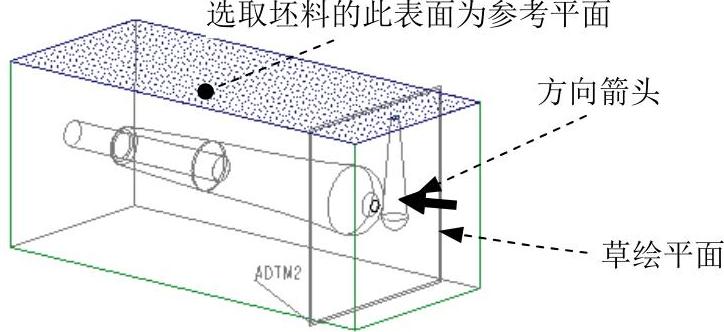

图5.2.33 定义草绘平面

（2）进入截面草绘环境后，选取MAIN_PARTING_PIN基准平面和轴线为草绘参考，绘制图5.2.34所示的截面草图，完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

（3）在操控板中选取深度选项（至曲面），然后选择图5.2.35所示的基准平面ADTM1为终止面。

（4）单击操控板中的按钮，完成特征的创建。

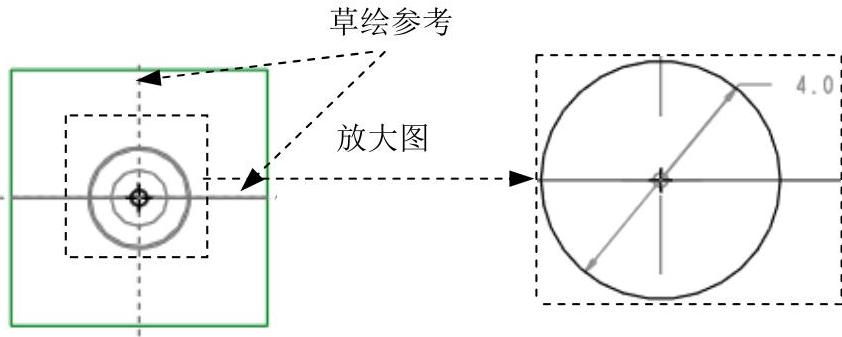

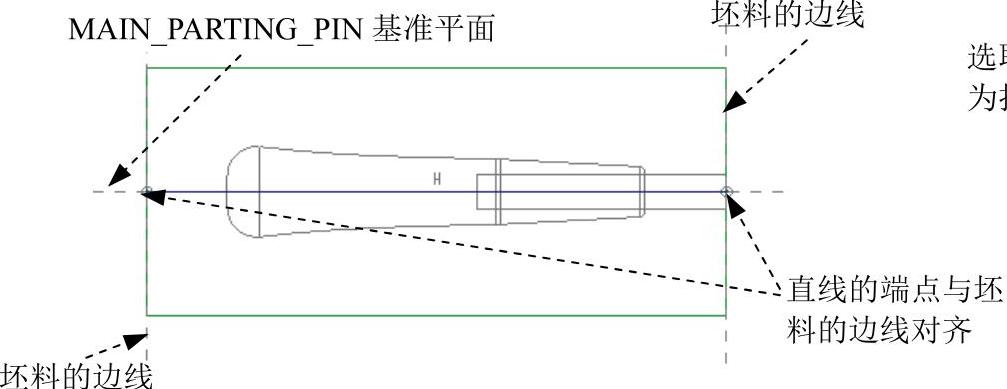

图5.2.34 截面草图

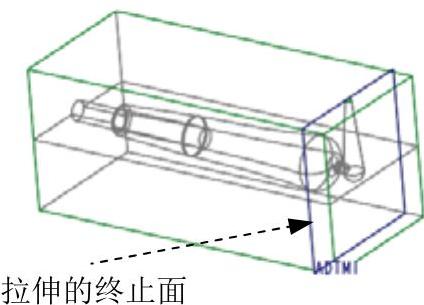

图5.2.35 选取拉伸的终止面

Stage3.创建浇口（Gate）

Step1.单击功能选项卡区域中的按钮，此时系统在屏幕下方出现“拉伸”操控板。

Step2.创建一个拉伸特征作为浇口。

（1）在出现的操控板中，确认“实体”按钮被按下。

（2）定义草绘属性。右击，从弹出的快捷菜单中选择命令。选择图5.2.36所示的ADTM2基准平面为草绘平面，草绘平面的参考平面为图5.2.36所示的坯料表面，方位为，单击按钮。至此，系统进入截面草绘环境。

图5.2.36 定义草绘平面

（3）进入截面草绘环境后，选取MAIN_PARTING_PIN基准平面和轴线为草绘参考，绘制图5.2.37所示的截面草图，完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

（4）在操控板中选取深度选项（至曲面），然后选取图5.2.38所示的参考件的顶面为拉伸的终止面。

（5）单击操控板中的按钮，完成特征创建。

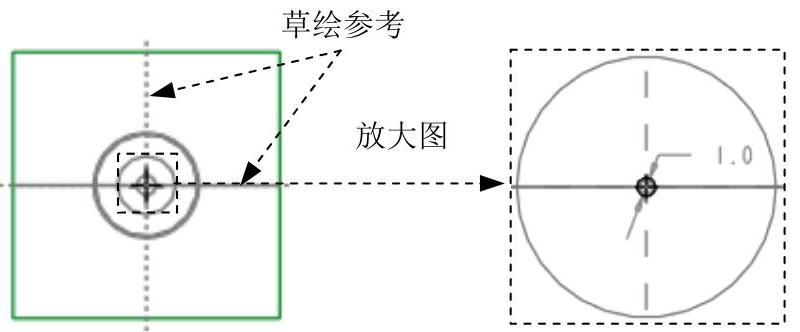

图5.2.37 截面草图

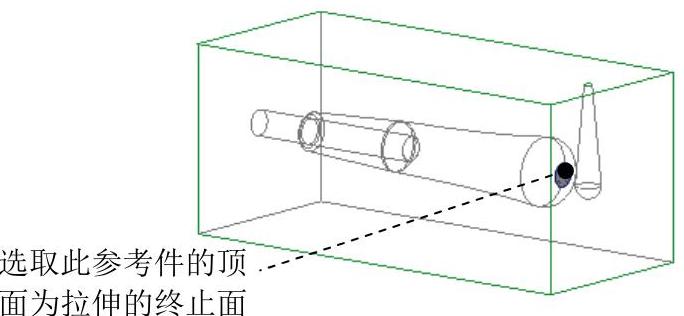

图5.2.38 选取拉伸的终止面
