模具型腔元件与模架的装配设计

下面将把前面设计的模具型腔元件与模架组件装配起来，模架组件模型如图11.2.29所示，读者可以直接调用随书光盘中编者提供的模架组件。模架组件中的各零件可在零件模式下分别创建，然后将它们组装起来。另外，PTC公司提供一张包含各种标准规格模架的Moldbase光盘，如果安装了该光盘，则可以使用功能选项卡区域中的“模具布局”按钮，调用所需要的标准模架。

Step1.选择下拉菜单命令，打开文件moldbase.asm。

Step2.设置模型树的显示内容。在模型树界面中选择命令，在弹出的“模型树项”对话框中选中复选框，单击按钮。

Step3.使装配模型仅显示出B板（图11.2.30），以便以后与型腔装配时的画面比较简单，易于操作。其操作方法如下。

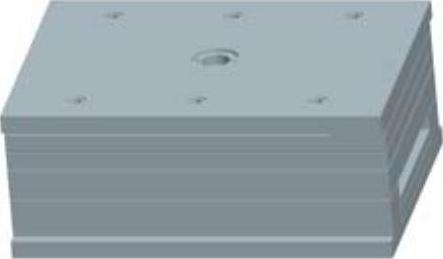

图11.2.29 模架装配模型

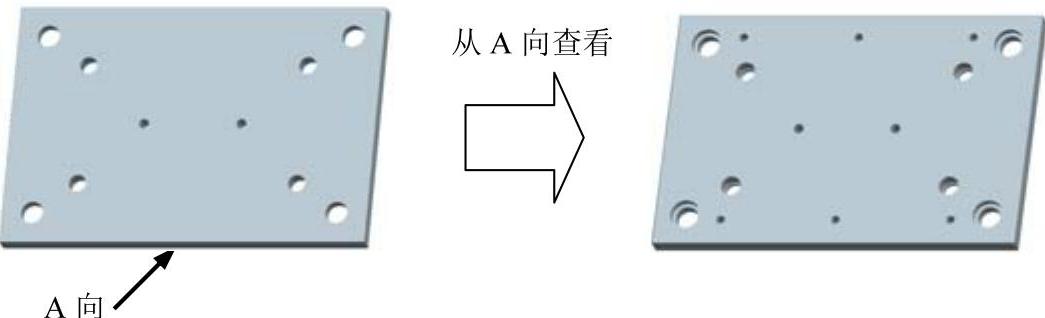

图11.2.30 使装配模型仅显示出B板

（1）在模型树中，对除B板零件以外的所有零件，逐一选择进行隐藏（分别右击每个零件，从弹出的快捷菜单中选择命令）。隐藏后的模型树如图11.2.31所示。

（2）隐藏组件的ASM_RIGHT、ASM_TOP和ASM_FRONT基准平面如图11.2.31所示。

（3）隐藏零件中的DTM1、DTM2、DTM3和DTM4基准平面如图11.2.31所示。

说明：对于除B板零件以外的所有零件的隐藏，可以用图11.2.32所示的“搜索工具”选取要隐藏的元件，然后对其进行隐藏。操作方法如下。

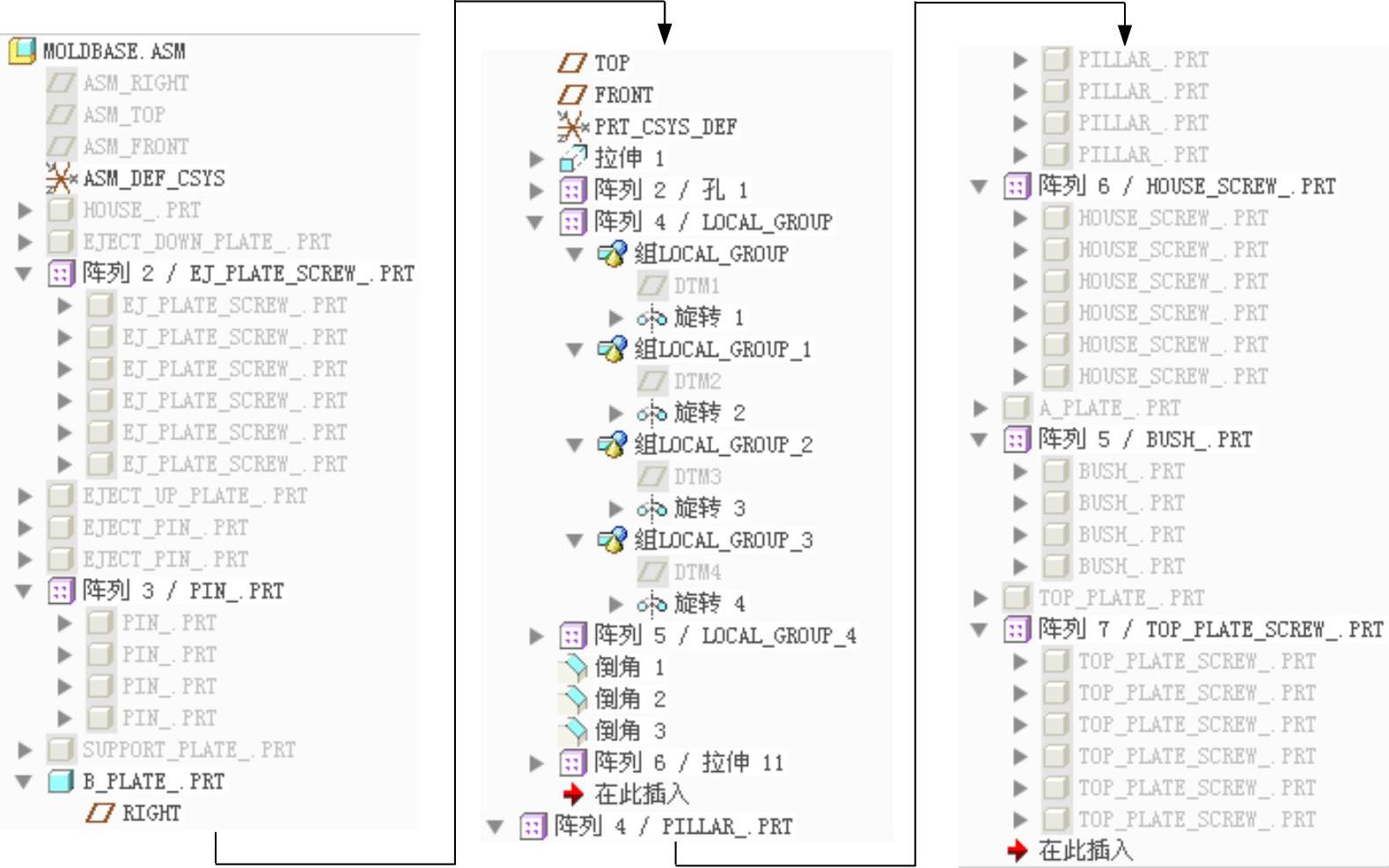

图11.2.31 隐藏操作后的模型树

●单击功能选项卡区域中的“查找”按钮。

●在系统弹出的“搜索工具”对话框中，选择列表中的项，单击按钮，系统列出了找到的39个零件，单击按钮，将除B板零件（B_PLATE）以外的所有元件移至右边的栏中，然后单击按钮。

●在模型树的空白处右击，从弹出的快捷菜单中选择命令。

(https://www.daowen.com)

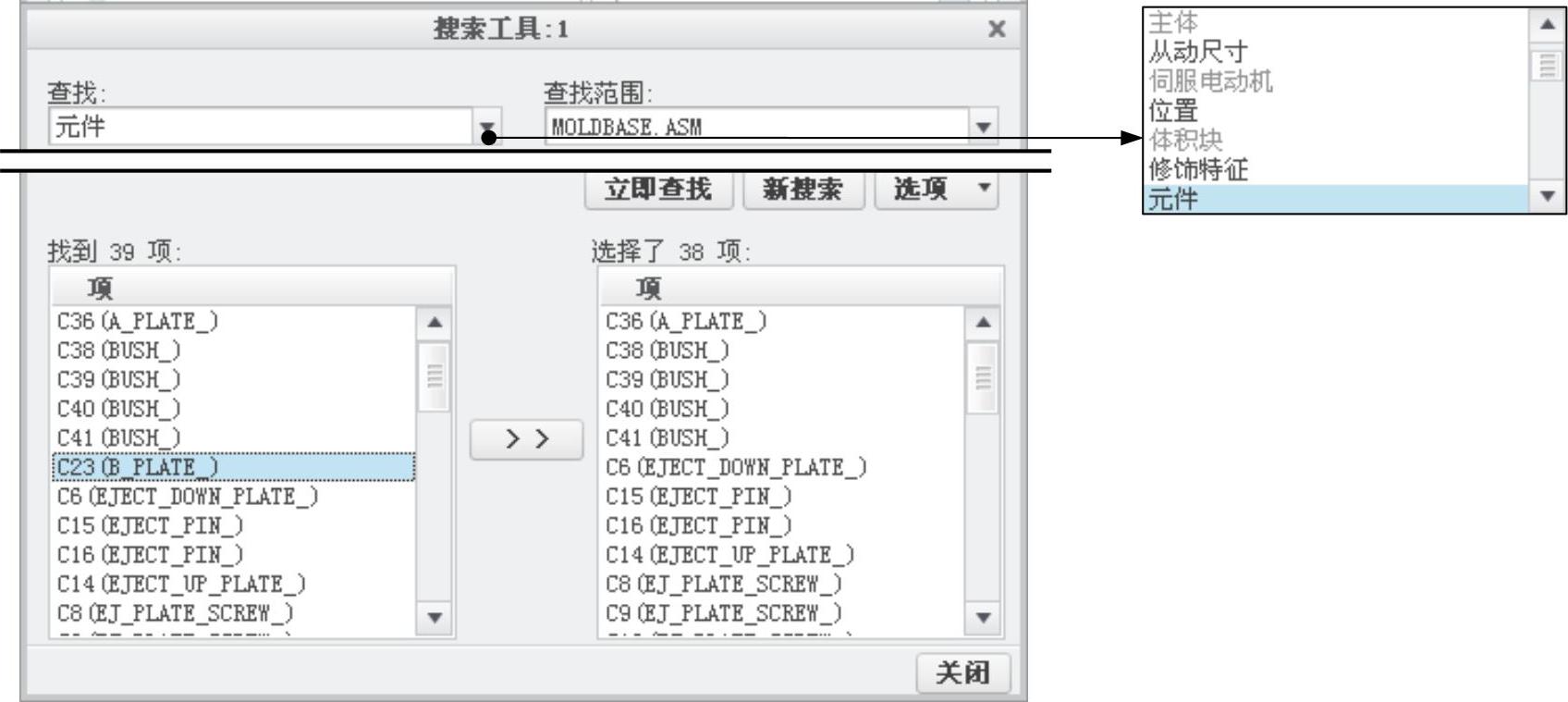

图11.2.32 “搜索工具”对话框

Step4.单击“窗口”按钮，在下拉菜单中选中单选项，切换到模具文件窗口。

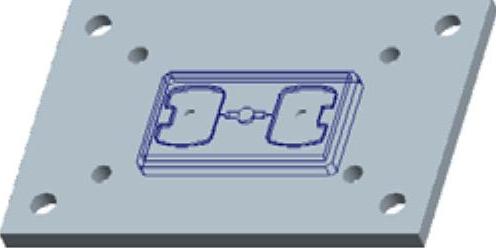

Step5.遮蔽上模和浇注件，使模具仅显示出下模。

Step6.装配模架。

（1）单击功能选项卡中的按钮。

（2）在“打开”对话框中打开模架文件moldbase.asm。

（3）在弹出的“元件放置”操控板中，进行如下操作。

①定义第一个约束。选择选项，使B板的模型表面和下模的模型表面（图11.2.33）重合，然后单击按钮。

②定义第二个约束。选择选项，使B板的FRONT基准平面和下模的MOLD_FRONT基准平面（图11.2.33）重合。

③定义第三个约束。选择选项，使B板的RIGHT基准平面和下模的ADTM1基准平面重合。

④在操控板中单击按钮，完成特征的创建。完成对装配件的全部约束。模架装配后如图11.2.34所示。

Step7.取消上模遮蔽。

Step8.显示模架中的隐藏元件。选取所有被隐藏的模架元件，然后右击，选择命令。

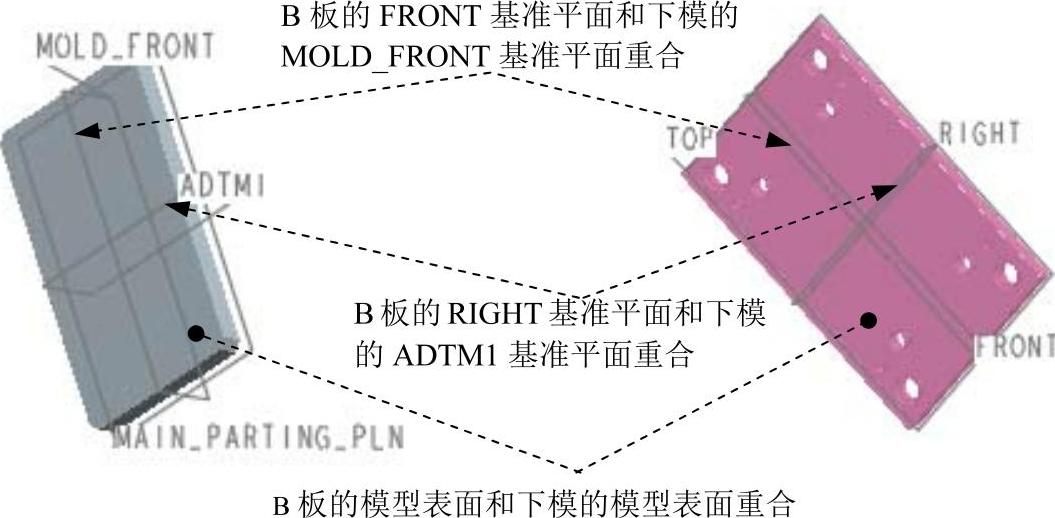

图11.2.33 定义约束

图11.2.34 模架装配完成后
