构建模具元件的体积块设计与优化

Stage1.用主分型面创建元件的体积块

Step1.选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

Step2.在系统弹出的菜单中，依次选择、、命令。此时系统弹出“分割”对话框和“选择”对话框。

Step3.选取分型面。在系统的提示下，选取分型面MAIN_PS，然后在“选择”对话框中单击按钮。

Step4.单击“分割”信息对话框中的按钮。

Step5.系统弹出“属性”对话框，同时模型中的体积块的上半部分变亮，在该对话框中单击按钮，着色后的体积块如图13.2.36所示，然后在对话框中输入名称upper_vol，单击按钮。

Step6.系统弹出“属性”对话框，同时模型中的体积块的下半部分变亮，在该对话框中单击按钮，着色后的体积块如图13.2.37所示，然后在对话框中输入名称lower_vol，单击按钮。

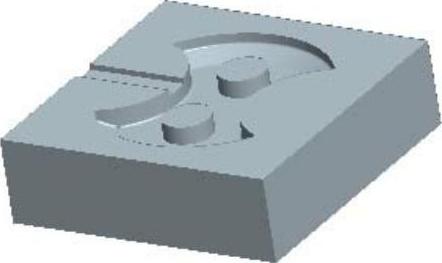

图13.2.36 着色后的上半部分体积块

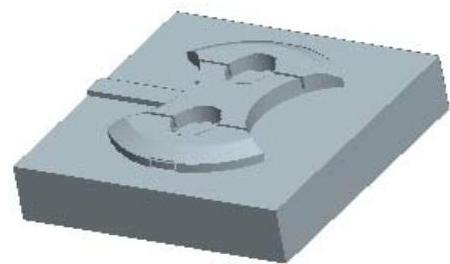

图13.2.37 着色后的下半部分体积块

Stage2.创建滑块体积腔

Step1.取消滑块分型面和销分型面遮蔽。

Step2.选择功能选项卡区域中的命令（即用“分割”的方法构建体积块）。

Step3.在系统弹出的菜单中，选择、和命令。

Step4.在系统弹出的“搜索工具”对话框中单击列表中的体积块，然后单击按钮，将其加入到列表中，再单击按钮。

Step5.用“列表选取”的方法选取分型面。在系统的提示下，将鼠标指针移至模型中滑块分型面的位置右击，从快捷菜单中选取命令；在系统弹出的“从列表中拾取”对话框中单击列表中的分型面，然后单击按钮；单击“选择”对话框中的按钮；系统弹出菜单选中复选框，选择命令。

说明：在上面的操作中，当用slide_ps分割下模体积块后，会产生两块互不连接的体积块，这些互不连接的体积块被称为Island（岛）。在菜单中有和两个岛。将鼠标指针移至岛菜单中这两个选项上，模型中相应的体积块会加亮，这样很容易发现：代表滑块的体积块，是下模体积块被第一个滑块的体积块减掉所剩余的部分。(https://www.daowen.com)

Step6.单击“分割”信息对话框中的按钮。

Step7.系统弹出“属性”对话框，在对话框中输入名称SLIDE_VOL，然后单击按钮，结果如图13.2.38所示。

Stage3.创建第一个销体积腔

Step1.选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

Step2.在系统弹出的菜单中，选择、和命令。

Step3.在系统弹出的“搜索工具”对话框中单击列表中的体积块，然后单击按钮，将其加入到列表中，再单击按钮。

Step4.用“列表选取”的方法选取分型面。在系统的提示下，将鼠标指针移至模型中分型面的位置右击，从快捷菜单中选取命令；在系统弹出的“从列表中拾取”对话框中单击列表中的分型面，然后在“从列表中拾取”对话框中单击按钮；在“选择”对话框中单击按钮；系统弹出菜单，选中复选框，选择命令。

说明：在上面的操作中，当用pin_ps分割下模体积块后，会产生两块互不连接的体积块，这些互不连接的体积块被称为Island（岛）。在菜单中，有和两个岛。将鼠标指针移至岛菜单中这两个选项上，模型中相应的体积块会加亮，这样很容易发现：代表销的体积块，是下模体积块被销的体积块减掉所剩余的部分。

Step5.在“分割”对话框中单击按钮。

Step6.系统弹出“属性”对话框，在对话框中输入名称PIN_VOL_01，单击按钮，结果如图13.2.39所示。

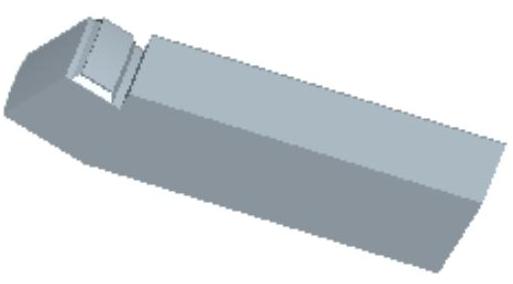

图13.2.38 滑块体积块

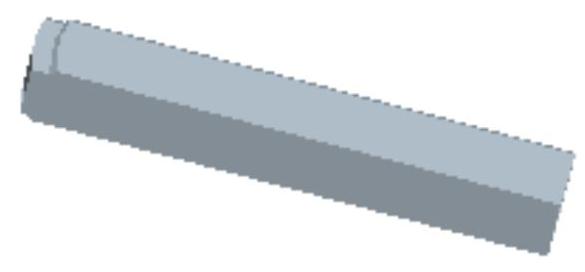

图13.2.39 销体积块

Stage4.创建第二个销体积腔

参考Stage2步骤，创建第二个销的体积腔，并命名为PIN_VOL_02。
