设计下模型腔与B板的配合部分

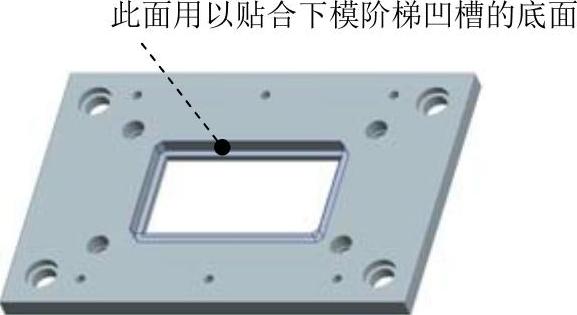

下面将在B板上挖出放置下模型腔的凹槽，如图11.2.47所示。

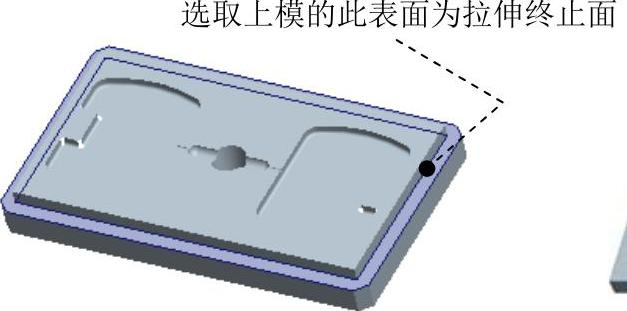

图11.2.46 选取拉伸终止面

图11.2.47 在B板上挖出放置下模型腔的凹槽

Stage1.创建图11.2.48所示的剪切特征1

Step1.设置简化表示视图b_lower。选择功能选项卡区域中的按钮，在弹出的菜单中单击，在“视图管理器”对话框中右击b_lower，选择命令，然后单击按钮。

Step2.在模型树中右击B_PLATE.PRT，选择命令。

Step3.单击功能选项卡区域中的按钮，此时系统弹出“拉伸”操控板。

Step4.创建拉伸特征。

（1）设置草绘平面。设置图11.2.49所示的模型表面1为草绘平面，模型表面2为参考平面，方向为。

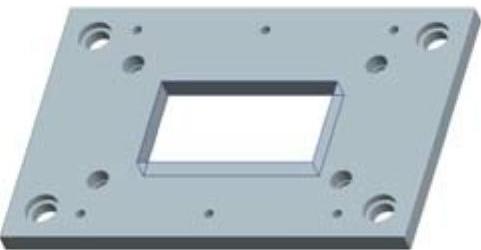

图11.2.48 创建剪切特征1

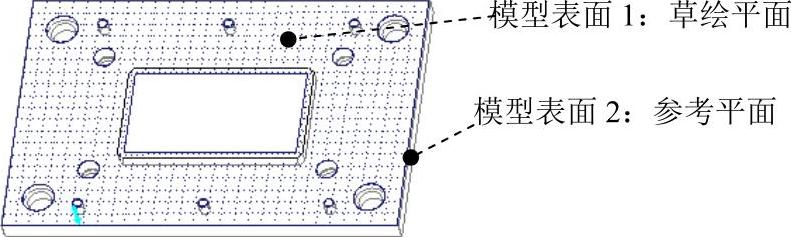

图11.2.49 定义草绘平面

（2）创建截面草图。选取图11.2.50所示的四条边线为“投影”（这四条边线为图11.2.51所示的下模阶梯凹槽的内边界线），从而得到截面草图。

（3）定义拉伸深度。选取深度类型为（穿透）。单击“移除材料”按钮，单击按钮。

（4）在“拉伸”操控板中单击按钮。完成特征的创建。

(https://www.daowen.com)

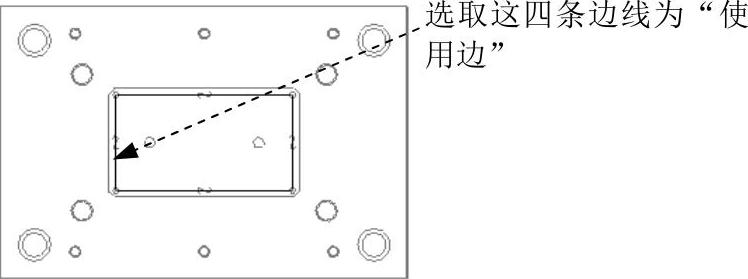

图11.2.50 截面图形

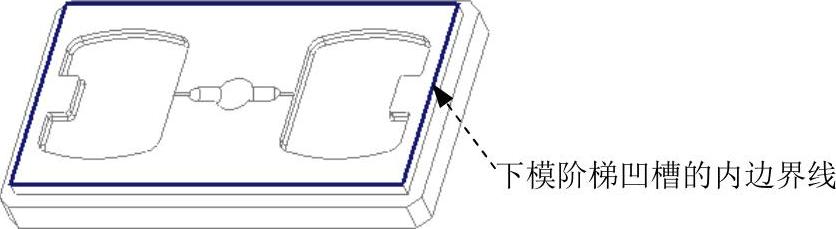

图11.2.51 下模的正面

Stage2.创建图11.2.52所示的剪切特征2

Step1.单击功能选项卡区域中的按钮，此时系统弹出“拉伸”操控板。

Step2.创建拉伸特征。图11.2.53所示的模型表面1为草绘平面，模型表面2为参考平面，方向为，选取图11.2.54所示的八条边线为“投影”（这八条边线为图11.2.55所示的下模阶梯凹槽的外边界线），从而创建截面草图，选取深度类型为（到选定的），单击“移除材料”按钮，拉伸终止面为图11.2.56所示的模型表面（列表中的选项）。

图11.2.52 创建剪切特征2

图11.2.53 定义草绘平面

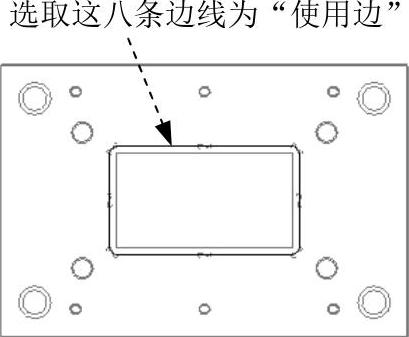

图11.2.54 截面草图

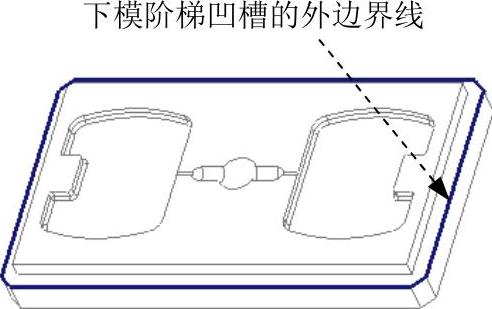

图11.2.55 下模的正面

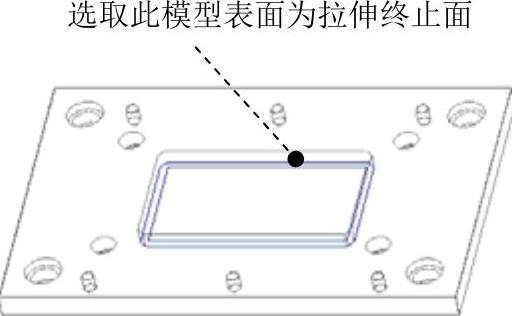

图11.2.56 选取拉伸终止面

Step3.查看挖出的凹槽。在模型树中右击B_PLATE.PRT，选择命令，查看挖出的凹槽，查看后选择下拉菜单命令。

Step4.选择下拉菜单。单击“窗口”按钮，在下拉菜单中选中单选项。
