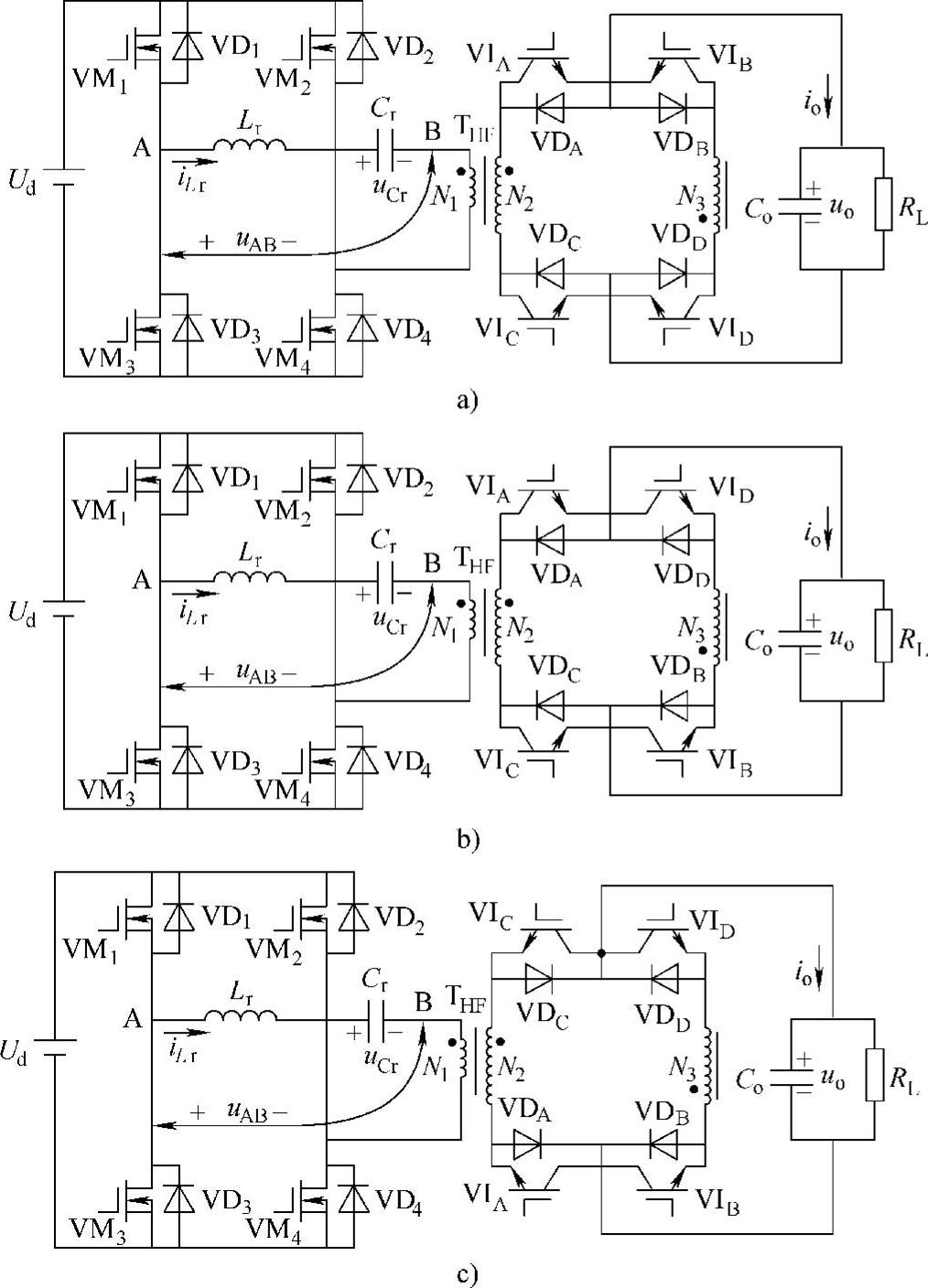

图3-23 串联谐振高频链逆变电源主电路

a）共发射极结构 b）半桥结构 c）共集电极结构

如图3-23所示，串联谐振高频链逆变电路主要由5部分组成：高频逆变桥、串联谐振槽、二次侧的双绕组高频隔离变压器、四开关结构的周波变换器及输出滤波电容。其中全桥开关VM₁～VM₄和谐振槽L_r、C_r构成高频逆变环节将直流电源U_d逆变成正弦波电流源i_Lr；一次绕组、二次双绕组的高频变压器T_HF实现电气隔离和电压等级匹配，并有利于周波变换器开关的自由组合；VI_A～VI_D构成周波变换器，和滤波电容C_o实现高频整流和低频滤波，获得高品质的交流电压输出。图中的反并联二极管VD₁～VD₄、VD_A～VD_D均为功率器件内置，无须外接。(www.daowen.com)

根据周波变换器功率管VI_A～VI_D的不同组合方式，图中给出了3种周波变换器结构的逆变电源主电路（注：图中标号一样的功率器件的驱动信号相同）。图3-23a开关构成共发射极结构，有利于减少驱动用隔离电源数，降低成本；图3-23b开关构成半桥结构，便于采用半桥式功率模块，减小杂散参数，提高系统的功率密度；图3-23c为共集电极结构，可采用共散热片结构并以散热片为输出端，降低印制电路板的制板难度。

串联谐振高频链逆变电源的特点可总结如下：

①八开关单级实现高频链DC/AC逆变，结构简单；②全部功率管工作在ZCS状态；ZCS软开关实现与负载的大小、特性无关；③一、二次侧开关可应用全桥或半桥模块，易于实现集成化、模块化；④只需电容滤波，易于并联扩容；⑤减少周波变换器开关调制次数，阻性负载条件下，二次侧开关工频切换；⑥结合谐振电流给定幅值调制技术提出的双闭环控制器，系统实现高频、高效、低THD逆变。
