完成实例练习-8箱壳设计

实例概述:

本实例介绍了箱壳的设计过程。此例是对前面几个实例以及相关命令的总结性练习，模型本身虽然是一个很单纯的机械零件，但是通过练习本例，读者可以熟练掌握拉伸特征、孔特征、边倒圆特征及扫掠特征的应用。零件模型及相应的模型树如图8.1所示。

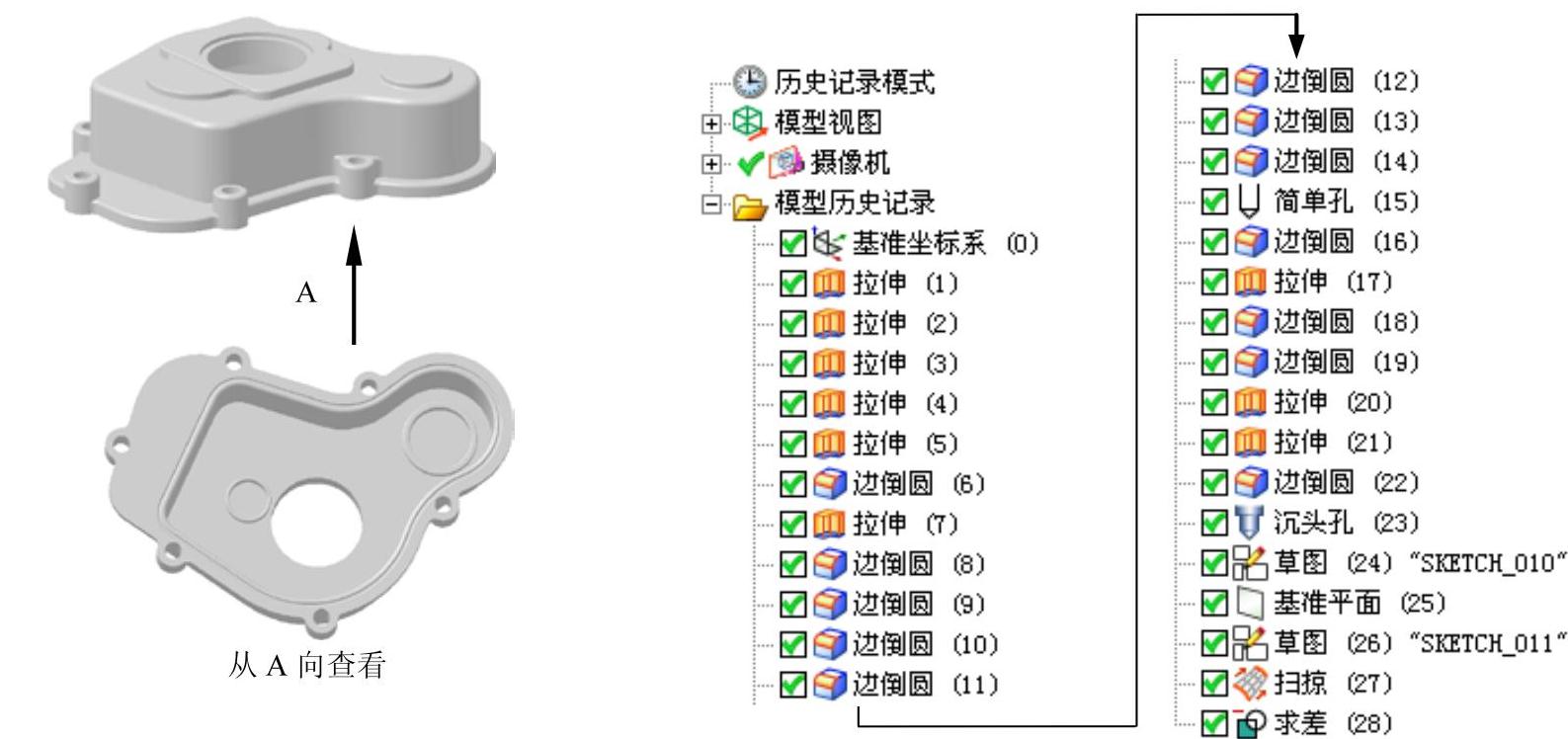

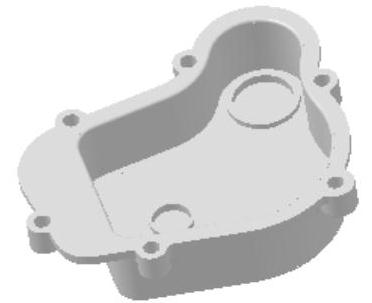

图8.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选择模板类型为，在文本框中输入文件名称tank_shell，单击按钮，进入建模环境。

Step2.创建图8.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）定义草图平面，绘制截面草图。单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，选中区域的复选框，单击按钮。

②进入草图环境，绘制图8.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值20，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

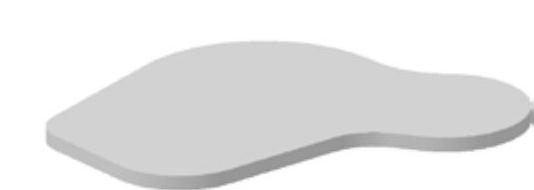

图8.2 拉伸特征1

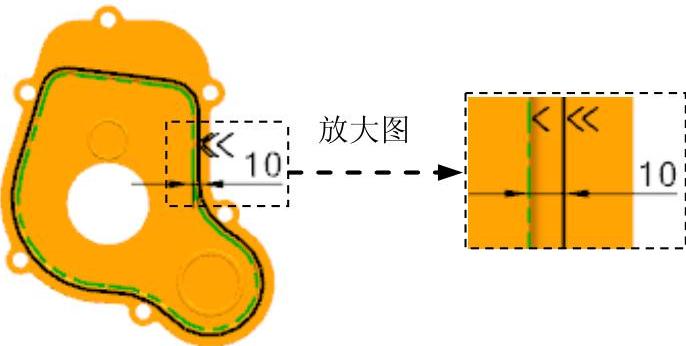

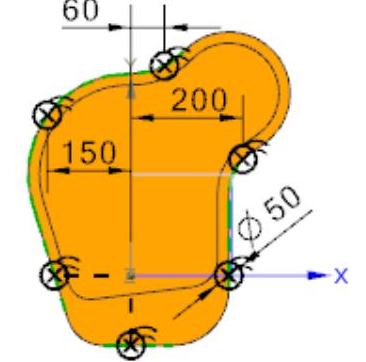

图8.3 截面草图

Step3.创建图8.4所示的拉伸特征2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取图8.5所示的平面为草图平面，取消选中区域的复选框，绘制图8.6所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值120；在区域的下拉列表中选择选项，采用系统默认的求和对象。

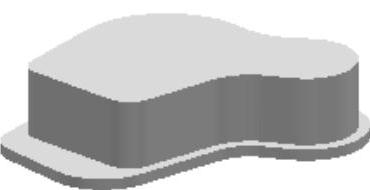

图8.4 拉伸特征2

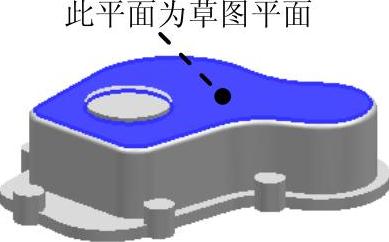

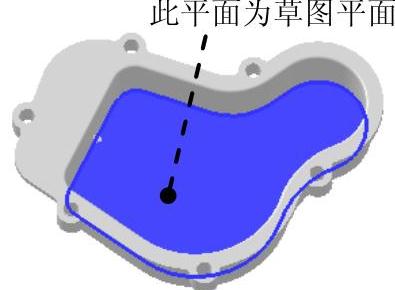

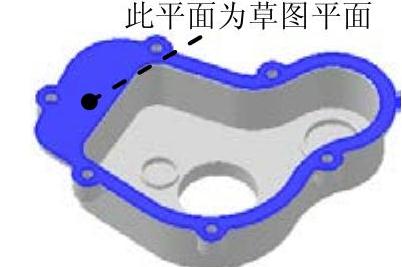

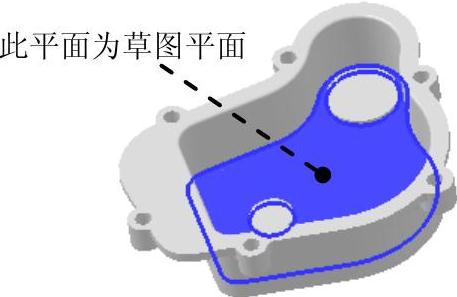

图8.5 定义草图平面

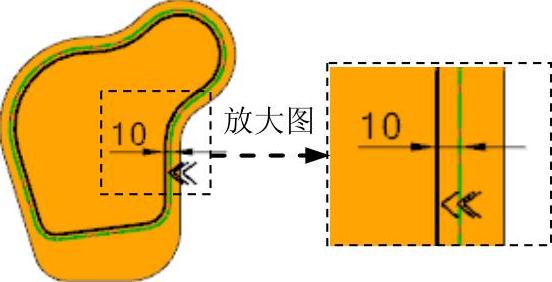

图8.6 截面草图

Step4.创建图8.7所示的拉伸特征3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取XY基准平面为草图平面，绘制图8.8所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值110；在区域中的下拉列表中选择选项，采用系统默认的求差对象。

图8.7 拉伸特征3

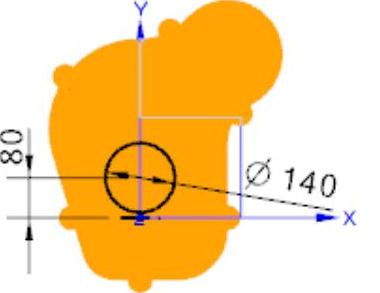

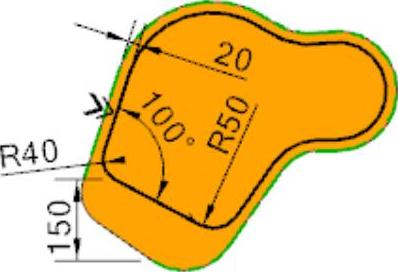

图8.8 截面草图

Step5.创建图8.9所示的拉伸特征4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取XY基准平面为草图平面，绘制图8.10所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值50；在区域的下拉列表中选择选项，采用系统默认的求和对象。

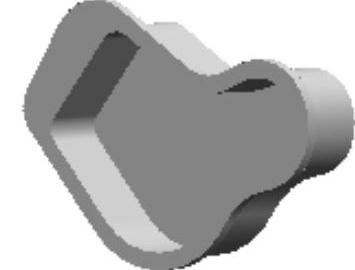

图8.9 拉伸特征4

图8.10 截面草图

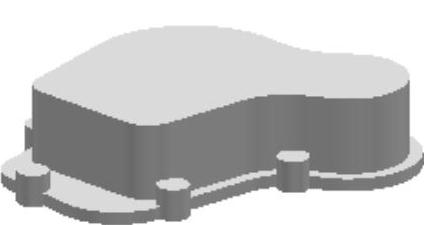

Step6.创建图8.11所示的拉伸特征5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框选取图8.12所示的平面为草图平面，绘制图8.13所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10；在区域的下拉列表中选择选项，采用系统默认的求和对象。

图8.11 拉伸特征5

图8.12 定义草图平面

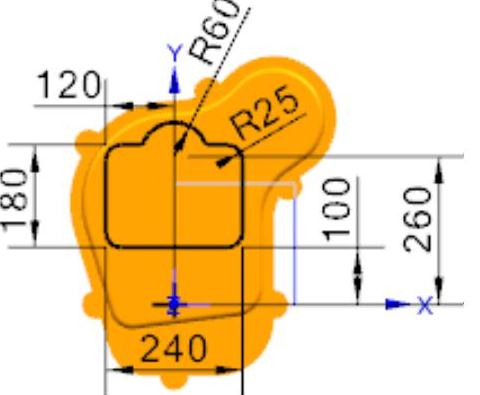

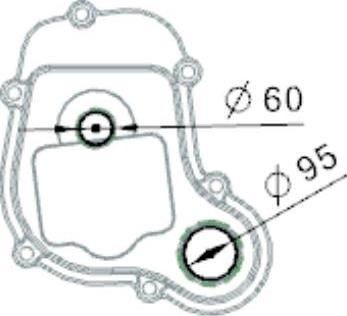

图8.13 截面草图

Step7.创建图8.14b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图8.14a所示的边线为边倒圆参照，并在文本框中输入值10。

（3）单击按钮，完成边倒圆特征1的创建。

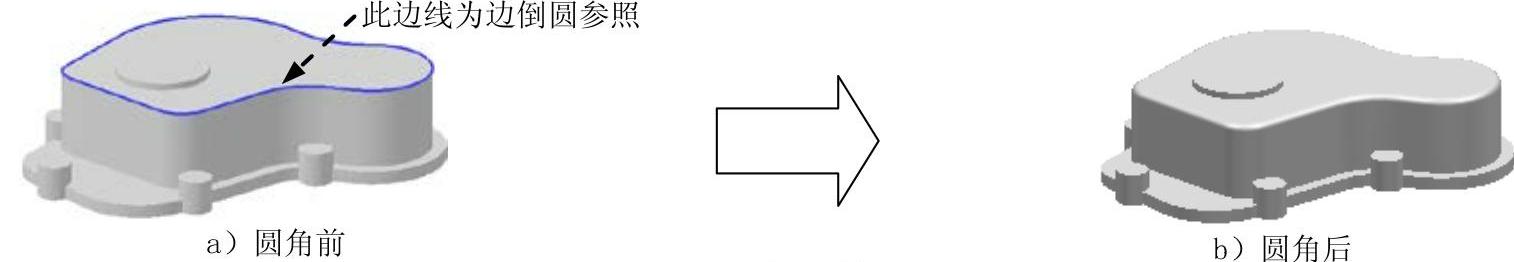

图8.14 边倒圆特征1

Step8.创建图8.15所示的拉伸特征6。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取图8.16所示的平面为草图平面，绘制图8.17所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值14；在区域的下拉列表中选择选项，采用系统默认的求和对象。

图8.15 拉伸特征6

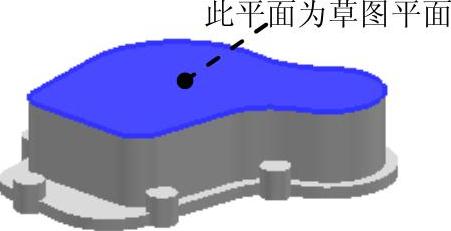

图8.16 定义草图平面

图8.17 截面草图

Step9.创建边倒圆特征2。操作步骤参照Step7，选取图8.18所示的两条边为边倒圆参照，圆角半径值为20。

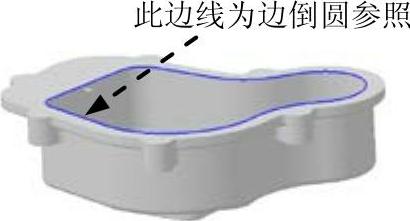

Step10.创建边倒圆特征3。选取图8.19所示的边线为边倒圆参照，圆角半径值为3。

图8.18 边倒圆特征2

图8.19 边倒圆特征3

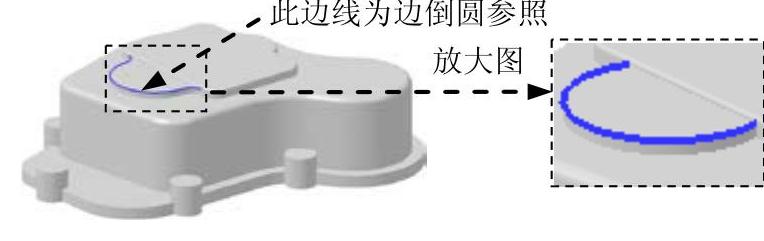

Step11.创建边倒圆特征4。选取图8.20所示的边线为边倒圆参照，圆角半径值为2。

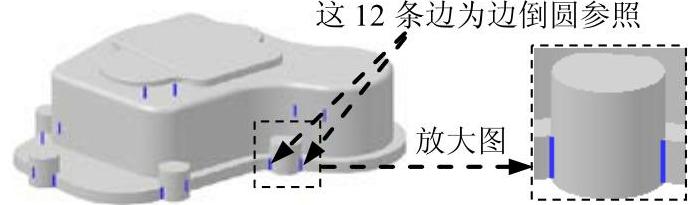

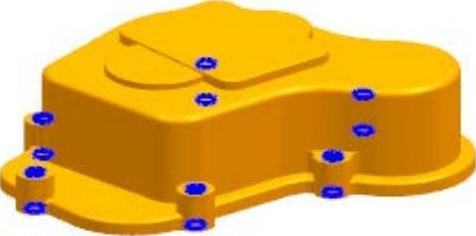

Step12.创建边倒圆特征5。选取图8.21所示的12条边为边倒圆参照，圆角半径值为10。

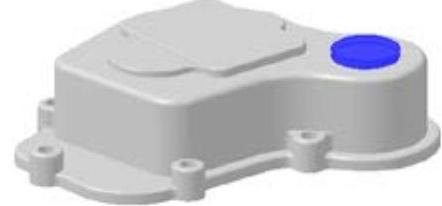

图8.20 边倒圆特征4

图8.21 边倒圆特征5

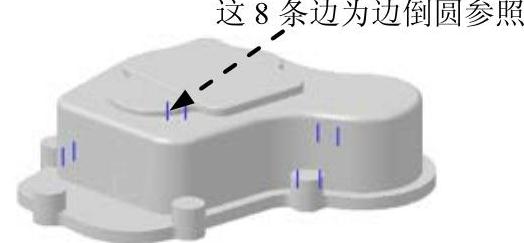

Step13.创建边倒圆特征6。选取图8.22所示的8条边线为边倒圆参照，圆角半径值为10。

Step14.创建边倒圆特征7。选取图8.23所示的6条边线为边倒圆参照，圆角半径值为5。

Step15.创建边倒圆特征8。选取图8.24所示的边线为边倒圆参照，圆角半径值为5。

图8.22 边倒圆特征6

图8.23 边倒圆特征7

图8.24 边倒圆特征8

Step16.创建图8.25所示的孔特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

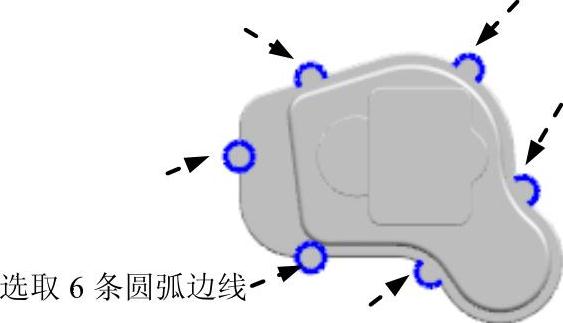

（2）定义孔的类型及放置位置。在下拉列表框中选择选项，首先确认“选择条”工具条中的按钮被按下，选取图8.26所示的6条圆弧边线为孔的放置参照。

（3）定义孔的形状和尺寸。在下拉列表框中选择选项，在文本框中输入值26，在下拉列表框中选择选项，其余参数按系统默认设置，完成孔特征1的创建。

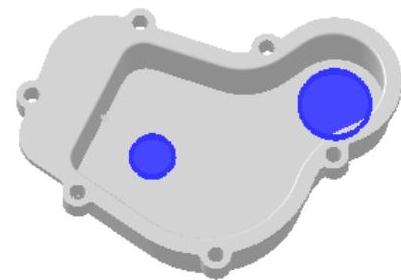

图8.25 孔特征1

图8.26 孔定位(https://www.daowen.com)

Step17.创建边倒圆特征9。选取图8.27所示的6条边线为边倒圆参照，圆角半径值为5。

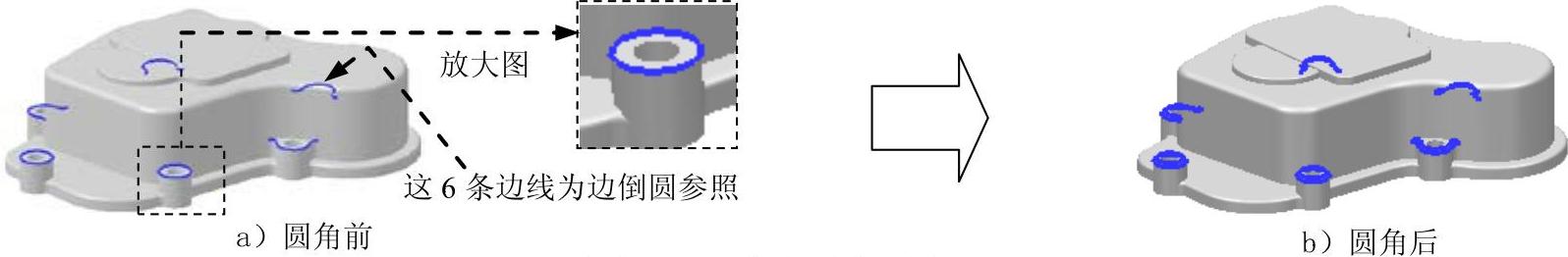

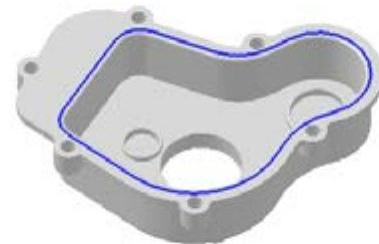

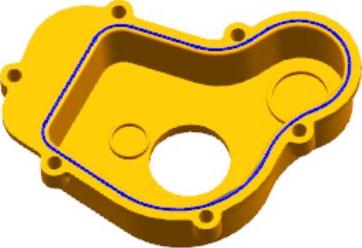

图8.27 选取边倒圆参照

Step18.创建图8.28所示的拉伸特征7。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取图8.29所示的平面为草图平面，绘制图8.30所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值14；在区域的下拉列表中选择选项，采用系统默认的求和对象。

图8.28 拉伸特征7

图8.29 定义截面草图

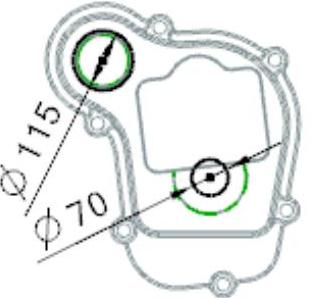

图8.30 截面草图

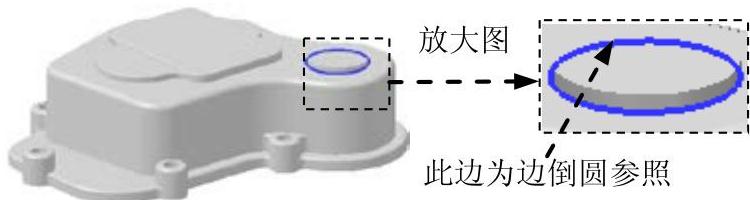

Step19.创建边倒圆特征10。选取图8.31所示的边线为边倒圆参照，圆角半径值为2。

Step20.创建边倒圆特征11。选取图8.32所示的边线为边倒圆参照，圆角半径值为3。

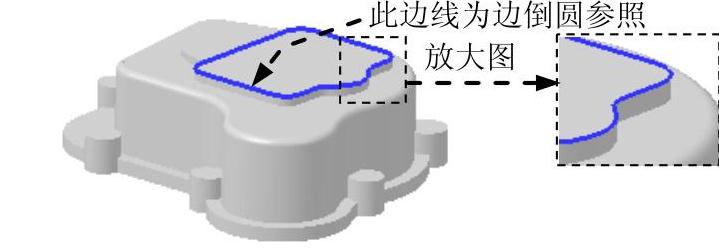

图8.31 边倒圆特征10

图8.32 边倒圆特征11

Step21.创建图8.33所示的拉伸特征8。选择下拉菜单命令，系统弹出“拉伸”对话框。选取图8.34所示的平面为草图平面；绘制图8.35所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10；在区域的下拉列表中选择选项，采用系统默认的求和对象，其他参数采用系统默认设置；单击按钮，完成拉伸特征8的创建。

图8.33 拉伸特征8

图8.34 定义草图平面

图8.35 截面草图

Step22.创建图8.36所示的拉伸特征9。选择下拉菜单命令，系统弹出“拉伸”对话框。选取图8.37所示的平面为草图平面；绘制图8.38所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值15；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算，其他参数采用系统默认设置；单击按钮，完成拉伸特征9的创建。

图8.36 拉伸特征9

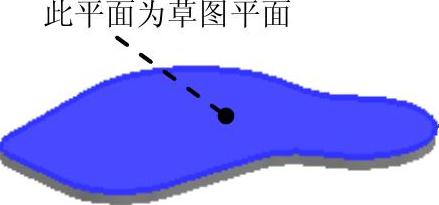

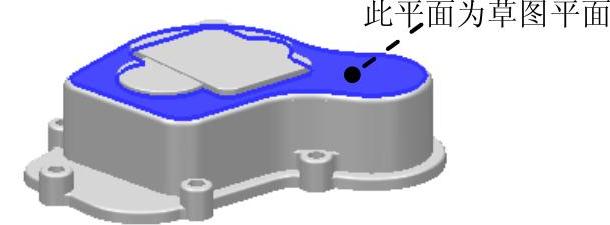

图8.37 定义草图平面

图8.38 截面草图

Step23.创建边倒圆特征12。选取图8.39所示的4条边线为边倒圆参照，圆角半径值为2。

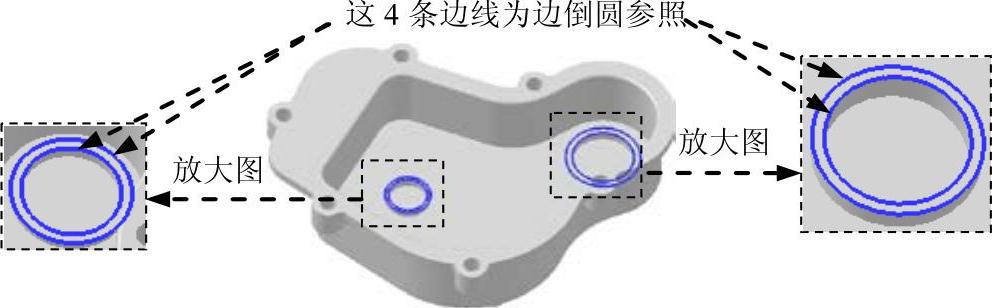

图8.39 边倒圆特征12

Step24.创建图8.40所示的孔特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置平面。在类型下拉列表框中选择选项，单击“孔”对话框中的“绘制截面”按钮，然后在模型中选取图8.41所示的孔的放置面，单击按钮，进入草图环境，系统弹出“草图点”对话框。

（3）定义孔的放置位置。在“草图点”对话框中的下拉列表中选择选项，然后在图8.41所示的孔的放置面上单击，然后单击按钮退出“草图点”对话框；标注图8.42所示的尺寸；然后单击按钮，退出草图环境。

（4）定义孔的形状和尺寸。选取草图点，在下拉列表框中选择选项，在文本框中输入值160，在文本框中输入值25，在文本框中输入值140，在下拉列表框中选择选项，其余参数采用系统默认设置，单击按钮完成孔特征2的创建。

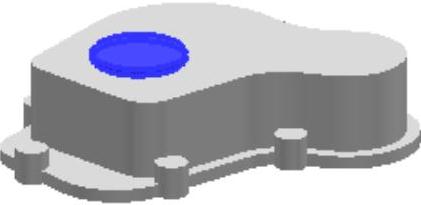

图8.40 孔特征2

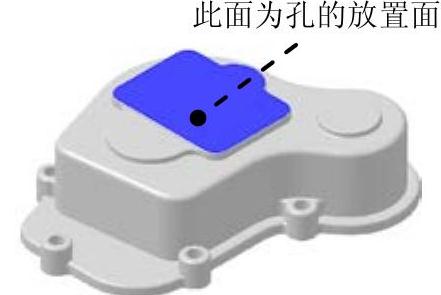

图8.41 定义孔的放置面

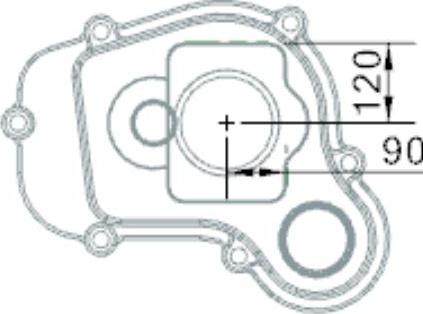

图8.42 孔的位置尺寸

Step25.创建图8.43所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取图8.44所示的平面为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图8.45所示的草图1。

图8.43 草图1（建模环境下）

图8.44 定义草图平面

图8.45 草图1

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

Step26.创建图8.46所示的基准平面。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，在绘图区选取图8.47所示的草图1中的直线，在文本框中输入值0。

（3）在“基准平面”对话框中单击按钮，完成基准平面的创建。

图8.46 基准平面

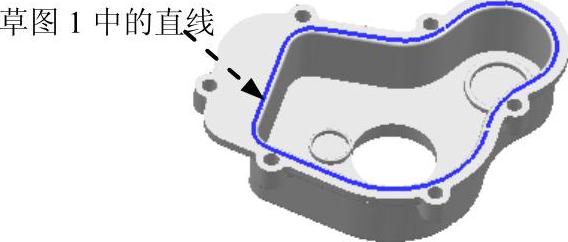

图8.47 定义基准平面

Step27.创建图8.48所示的草图2。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取Step26所创建的基准平面为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图8.49所示的草图2。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

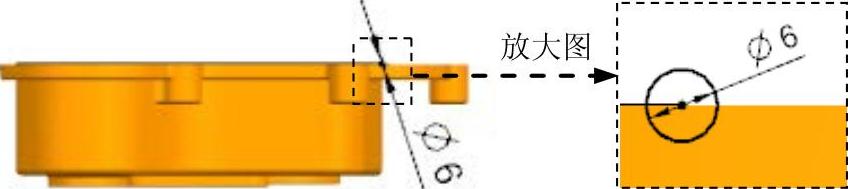

图8.48 草图2

Step28创建图8.49所示的扫掠特征。

（1）选择命令。选择下拉菜单命令，系统弹出“扫掠”对话框。

（2）定义扫掠截面。在区域中单击按钮，在绘图区域中选取Step27所创建的草图2。

（3）定义扫掠引导线。在区域中单击按钮，在绘图区域中选取Step25所创建的草图1。

（4）单击“扫掠”对话框中的按钮，完成扫掠特征的创建。

图8.49 扫掠特征

Step29.对实体进行求差操作。

（1）选择命令。选择下拉菜单命令，系统弹出“求差”对话框。

（2）定义目标体和工具体。选取箱壳实体为目标体，选取扫掠特征为工具体，单击按钮，完成布尔求差操作。

Step30.保存零件模型。选择下拉菜单命令，即可保存零件模型。
