上箱体设计实例：从拉伸、孔、倒圆到扫描的练习总结

实例概述

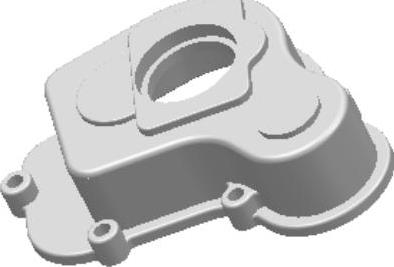

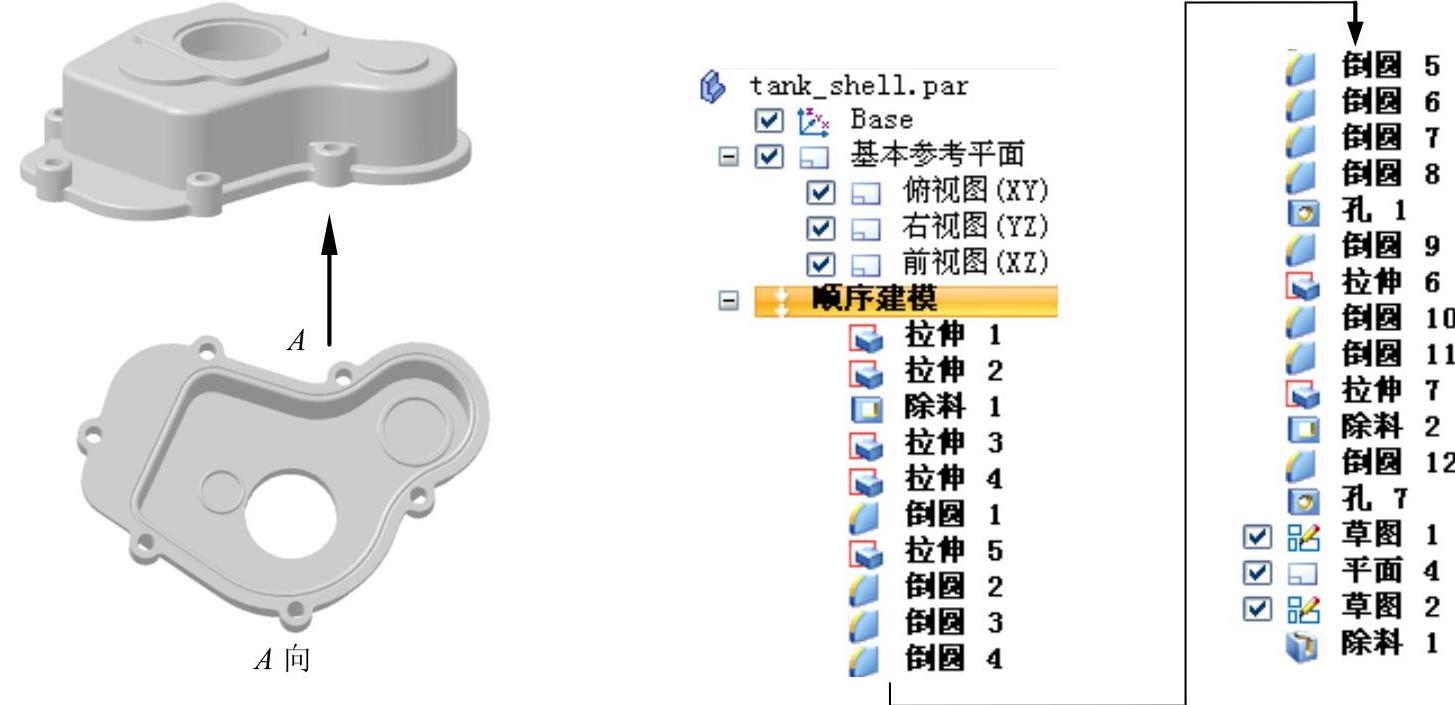

本实例介绍了上箱体的设计过程。此例是对前面几个实例以及相关命令的总结性练习，模型本身虽然是一个很单纯的机械零件，但是通过练习本例，读者可以熟练掌握拉伸特征、孔特征、倒圆特征及扫掠特征的应用。零件模型及相应的路径查找器如图7.1所示。

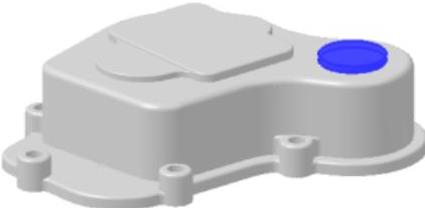

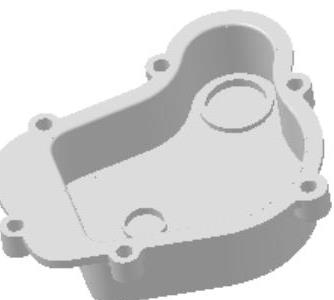

图7.1 零件模型及路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch07\reference\文件下的语音视频讲解文件tank_shell-r01.exe。

Step1.打开文件D：\sest10.3\work\ch07\tank_shell_ex.par。

Step2.创建图7.2所示的除料特征1。在区域中单击按钮，选取图7.2所示的模型表面作为草图平面，绘制图7.3所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值110，并按Enter键，在需要移除材料的一侧单击，单击按钮，单击按钮，完成除料特征1的创建。

图7.2 除料特征1

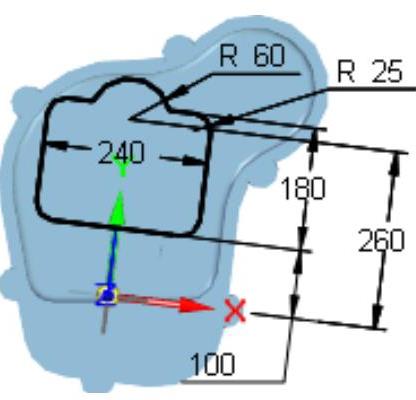

图7.3 截面草图

Step3.创建图7.4所示的拉伸特征3。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图7.5所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，在下拉列表中输入值50，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

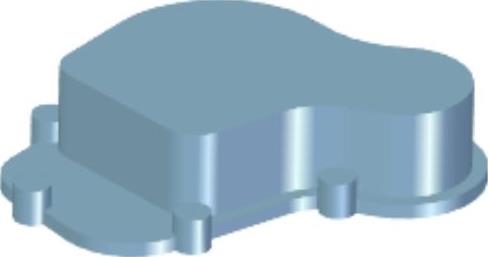

图7.4 拉伸特征3

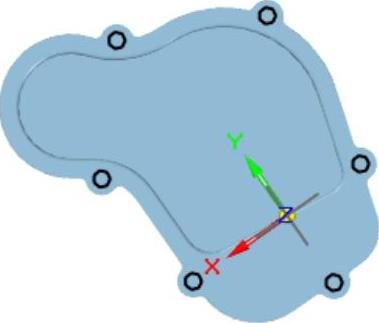

图7.5 截面草图

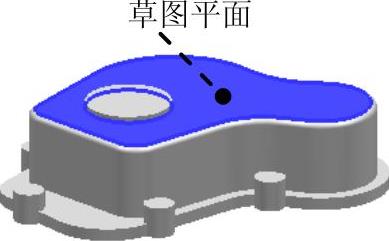

Step4.创建图7.6所示的拉伸特征4。在区域中单击按钮，选取图7.7所示的模型表面作为草图平面，绘制图7.8所示的截面草图，绘制完成后，单击按钮；确认与按钮未被按下，在下拉列表中输入值10，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图7.6 拉伸特征4

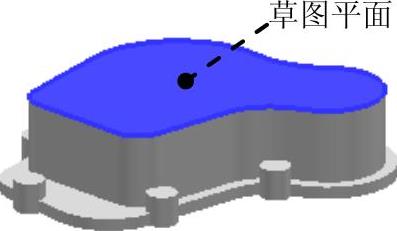

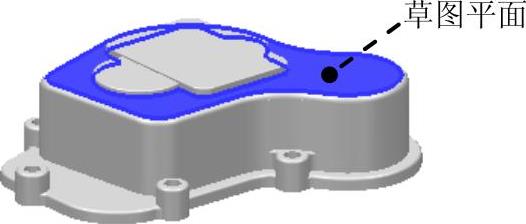

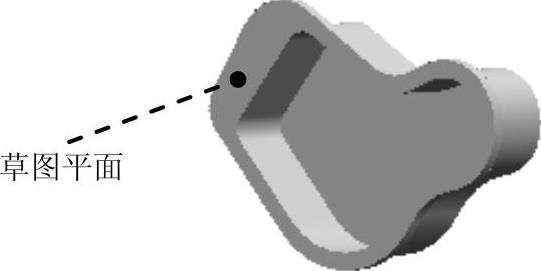

图7.7 定义草图平面

图7.8 截面草图

Step5.创建图7.9b所示的倒圆特征1。选取图7.9a所示的模型边线为倒圆的对象，倒圆半径值为10。

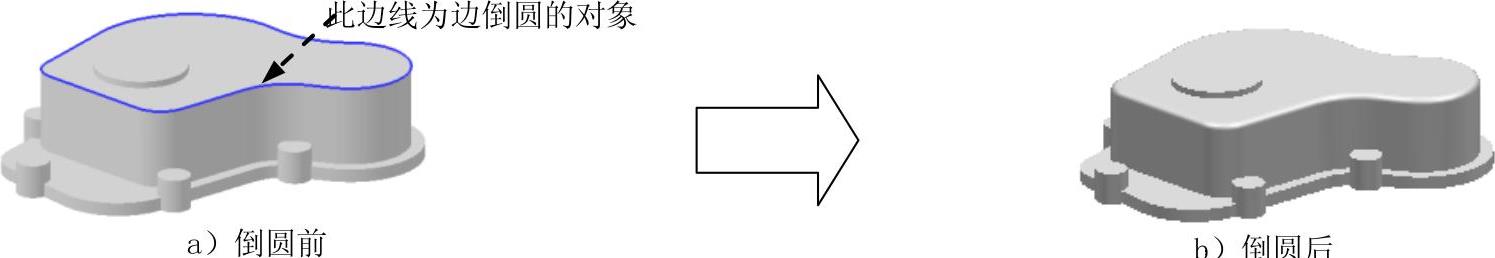

图7.9 倒圆特征1

Step6.创建图7.10所示的拉伸特征5。在区域中单击按钮，选取图7.11所示的模型表面作为草图平面，绘制图7.12所示的截面草图，绘制完成后，单击按钮；确认与按钮未被按下，在下拉列表中输入值14，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征5的创建。

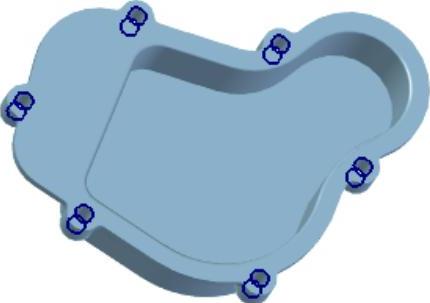

图7.10 拉伸特征5

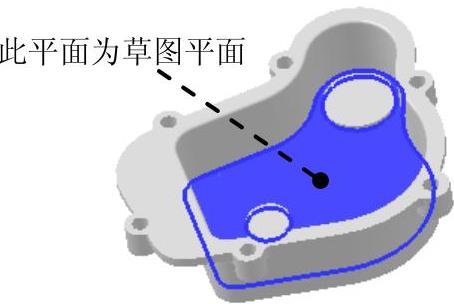

图7.11 定义草图平面

图7.12 截面草图

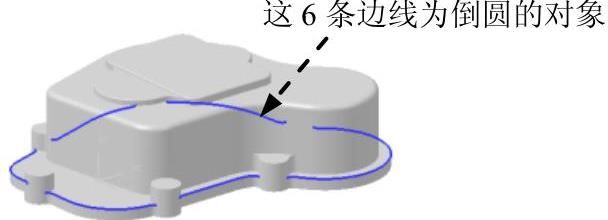

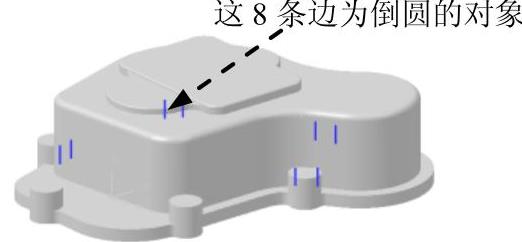

Step7.创建图7.13所示的倒圆特征2。选取图7.13a所示的模型边线为倒圆的对象，倒圆半径值为20。

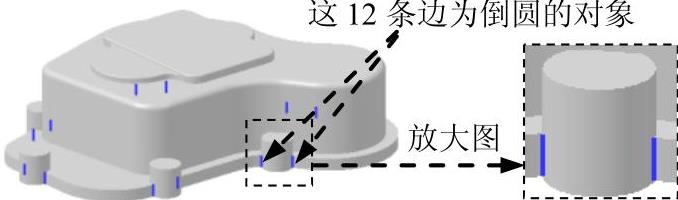

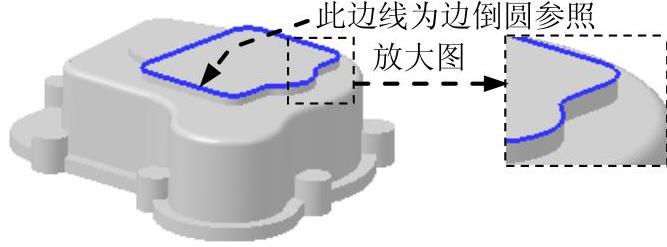

Step8.创建图7.14所示的倒圆特征3。选取图7.14a所示的模型边线为倒圆的对象，倒圆半径值为3。

图7.13 倒圆特征2

图7.14 倒圆特征3

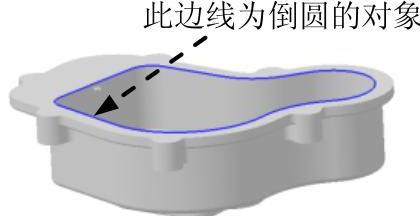

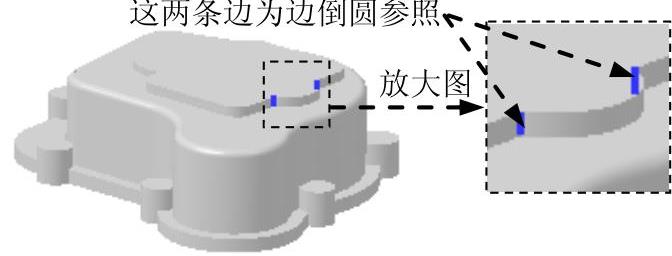

Step9.创建倒圆特征4。选取图7.15所示的边线为倒圆的对象，倒圆半径值为2。

Step10.创建倒圆特征5。选取图7.16所示的边线为倒圆的对象，倒圆半径值为10。

图7.15 倒圆特征4

图7.16 倒圆特征5

Step11.创建倒圆特征6。选取图7.17所示的边线为倒圆的对象，倒圆半径值为10。

Step12.创建倒圆特征7。选取图7.18所示的边线为倒圆的对象，倒圆半径值为5。

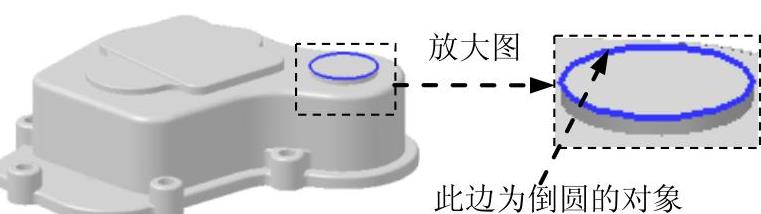

Step13.创建倒圆特征8。选取图7.19所示的边线为倒圆的对象，倒圆半径值为5。

图7.17 倒圆特征6

图7.18 倒圆特征7

图7.19 倒圆特征8

Step14.创建图7.20所示的孔。

（1）定义孔的参数。在区域中单击按钮，单击按钮，在“孔选项”对话框中选择“简单孔”选项，在下拉列表中输入值26，在区域选择延伸类型为（贯通），单击按钮。完成孔参数的设置。

（2）定义孔的放置面。选取俯视图（XY）平面为孔的放置面，在模型表面单击完成孔的放置。

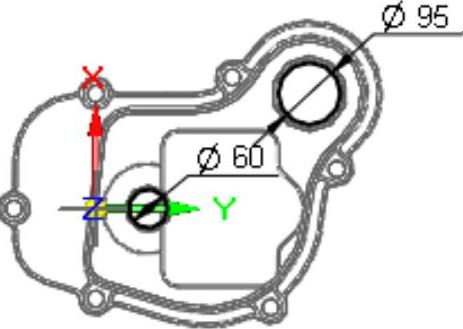

（3）编辑孔的定位。为孔添加图7.21所示的尺寸及几何约束，约束完成后，单击按钮，退出草图绘制环境。

图7.20 孔特征1

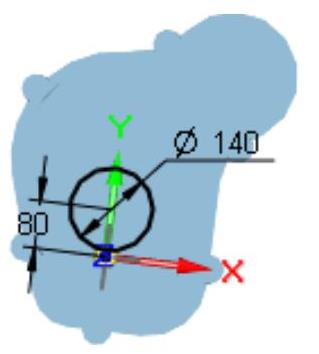

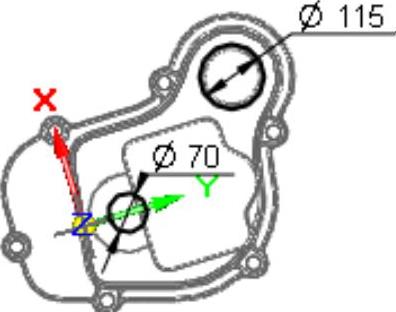

图7.21 孔的尺寸及几何约束(https://www.daowen.com)

（4）调整孔的方向。移动鼠标调整孔的方向为Z轴正方向。

（5）单击命令条中的按钮。单击按钮，完成“孔”的创建。

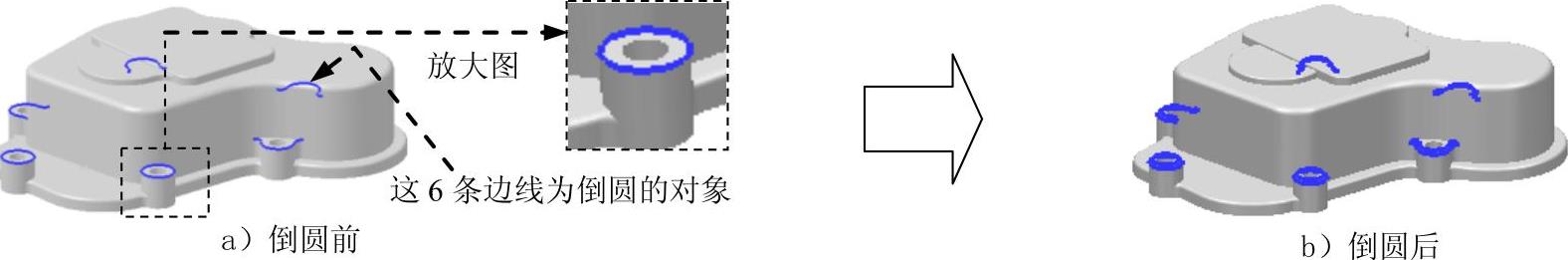

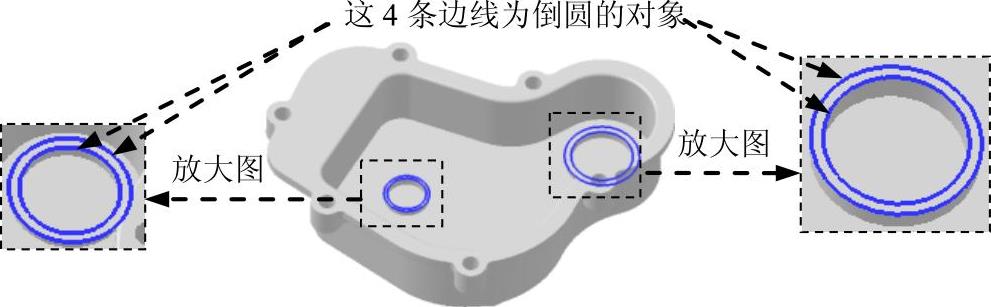

Step15.创建图7.22b所示的倒圆特征9。选取图7.22a所示的模型边线为倒圆的对象，倒圆半径值为5。

图7.22 倒圆特征9

Step16.创建图7.23所示的拉伸特征6。在区域中单击按钮，选取图7.24所示的模型表面平面作为草图平面，绘制图7.25所示的截面草图，确认与按钮不被按下，在下拉列表中输入值14，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征6的创建。

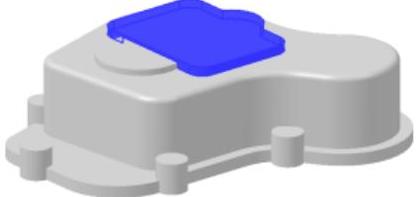

图7.23 拉伸特征6

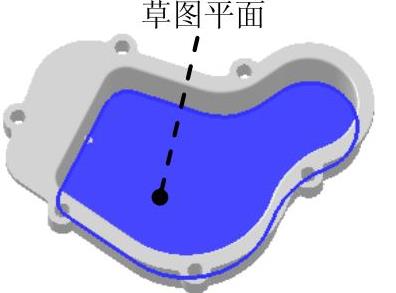

图7.24 定义截面草图

图7.25 截面草图

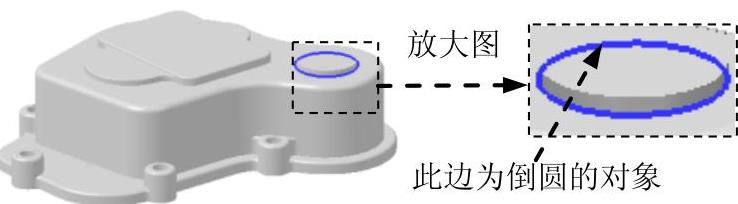

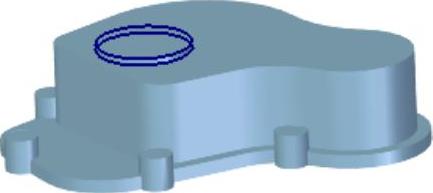

Step17.创建图7.26所示的倒圆特征10。选取图7.26所示的模型边线为倒圆的对象，倒圆半径值为2。

Step18.创建图7.27所示的倒圆特征11。选取图7.27所示的模型边线为倒圆的对象，倒圆半径值为3。

图7.26 倒圆特征10

图7.27 倒圆特征11

Step19.创建图7.28所示的拉伸特征7。在区域中单击按钮，选取图7.29所示的模型表面平面作为草图平面，绘制图7.30所示的截面草图，确认与按钮不被按下，在下拉列表中输入值10，并按Enter键，拉伸方向为Z负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征7的创建。

图7.28 拉伸特征7

图7.29 定义草图平面

图7.30 截面草图

Step20.创建图7.31所示的除料特征2。在区域中单击按钮，选取图7.32所示的模型表面平面作为草图平面，绘制图7.33所示的截面草图，确认与按钮不被按下，在下拉列表中输入值15，并按Enter键，在需要移除材料的一侧单击鼠标左键，在图形区空白区域单击；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

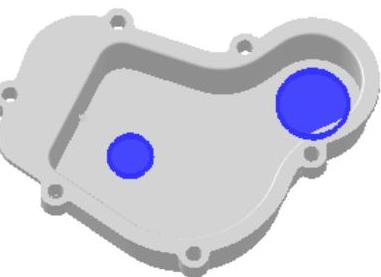

图7.31 除料特征2

图7.32 定义草图平面

图7.33 截面草图

Step21.创建图7.34所示的倒圆特征12。选取图7.34所示的模型边线为倒圆的对象，倒圆半径值为2。

图7.34 倒圆特征12

Step22.创建图7.35所示的孔。

（1）定义孔的参数。在区域中单击按钮，单击按钮，系统弹出“孔选项”对话框，在该对话框中选择“沉头孔”选项选项，在“标称直径”下拉列表中选择120，在“沉头直径”下拉列表中输入值160，在“沉头深度”下拉列表中输入值25，在区域选择延伸类型为，单击按钮。完成孔参数的设置。

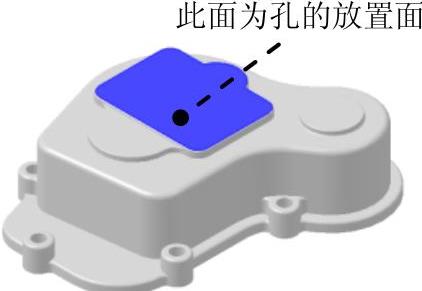

（2）定义孔的放置面。选取图7.36所示的表面为孔的放置面，在模型表面单击完成孔的放置。

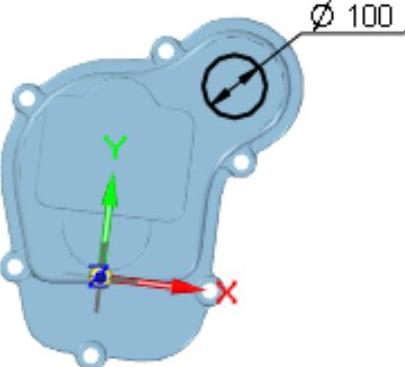

（3）编辑孔的定位。为孔添加图7.37所示的尺寸及几何约束，约束完成后，单击按钮，退出草图绘制环境。

（4）调整孔的方向。移动鼠标调整孔的方向为Z轴负方向。

（5）单击命令条中的按钮。单击按钮，完成“孔”的创建。

图7.35 孔特征2

图7.36 定义孔的放置面

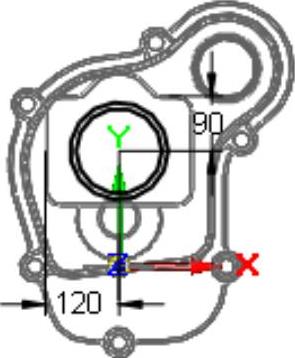

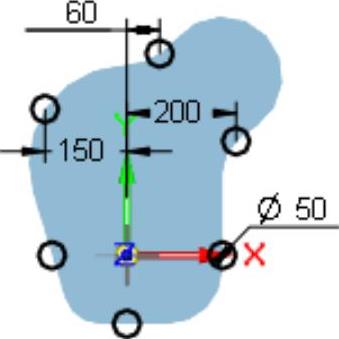

图7.37 孔的位置尺寸

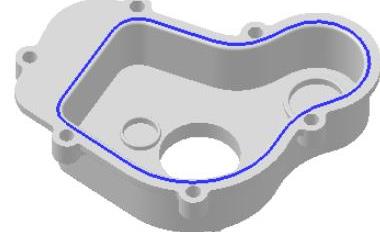

Step23.创建图7.38所示的草图1（本步的详细操作过程请参见随书光盘中video\ch07\reference\文件下的语音视频讲解文件tank_shell-r02.exe）。

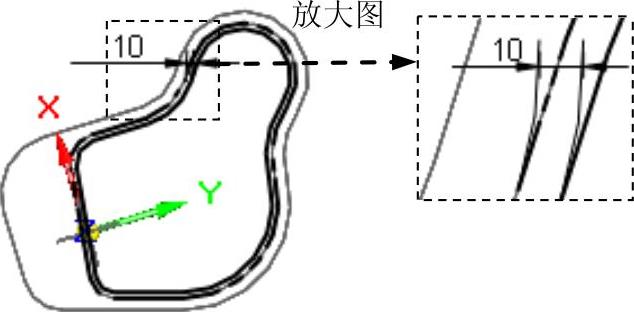

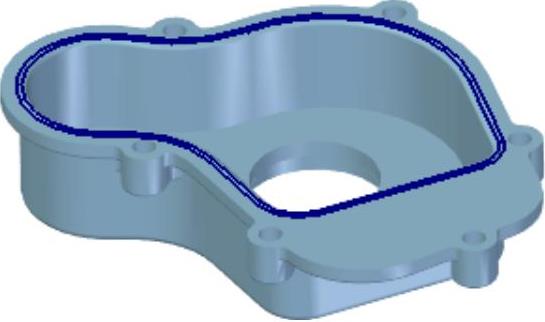

图7.38 草图1（建模环境）

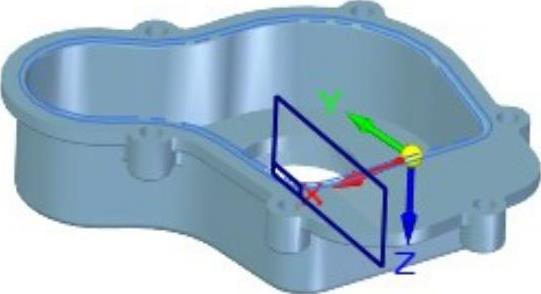

Step24.创建图7.39所示的平面4。在区域中单击按钮，选择选项，在绘图区域选取草图1为参考，在任意位置处单击，完成平面4的创建。

图7.39 平面4

Step25.创建草图2（本步的详细操作过程请参见随书光盘中video\ch07\reference\文件下的语音视频讲解文件tank_shell-r03.exe）。

Step26.创建图7.40所示的除料扫掠特征，在区域中单击后的小三角，选择命令，在“除料扫掠”对话框的区域中选中单选项，其他参数接受系统默认，单击按钮；在命令条中选择，选取草图1作为扫掠轨迹曲线，单击右键；选择草图2作为扫掠截面；单击“除料扫掠”命令条中的按钮，单击按钮，完成除料扫掠特征的创建。

图7.40 除料扫掠特征

Step27.保存文件，文件名称为tank_shell。

学习拓展：扫一扫右侧二维码，可以免费学习更多视频讲解。

讲解内容：动画与运动仿真。
