实例概述:

本实例介绍了吹风机喷嘴的设计过程。此例中对模型外观的创建是一个设计亮点，某些特征单独放置的时候显得比较呆板，但组合到一起却能给人耳目一新的感觉，而且还可以避免繁琐的调整步骤。希望通过本例的学习读者能有更多的收获。零件模型及相应的模型树如图13.1所示。

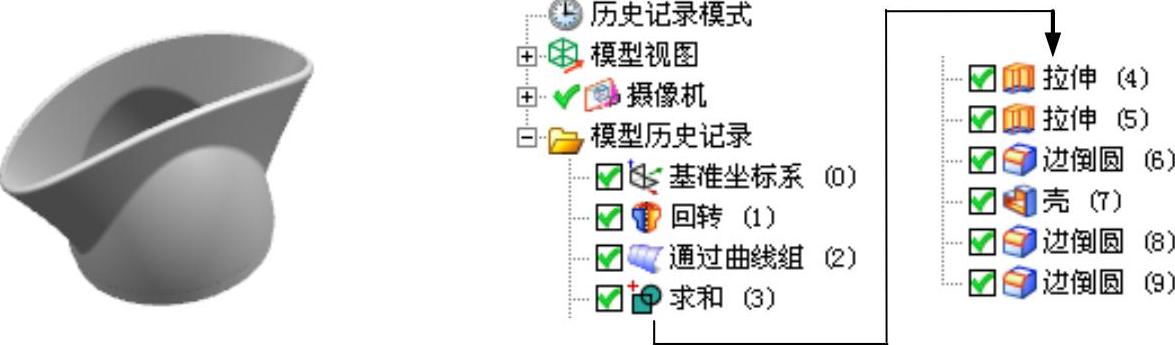

图13.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为；在文本框中输入文件名称blower_nozzle；单击按钮，进入建模环境。

Step2.创建图13.2所示的回转特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“回转”对话框。

（2）单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框，选中复选框。

①定义草图平面。单击按钮，选取YZ基准平面为草图平面，单击按钮。

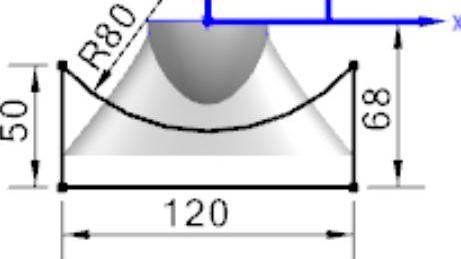

②进入草图环境，绘制图13.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图13.2 回转特征1

图13.3 截面草图

（3）定义回转轴。在的下拉列表中选择选项，并定义原点为回转点。

（4）单击按钮，完成回转特征1的创建。

Step3.创建图13.4所示的椭圆1。

（1）选择命令。选择下拉菜单命令，系统弹出“点”对话框。

（2）定义椭圆中心。通过“点”对话框，选择坐标原点为椭圆中心，单击该对话框中的按钮。

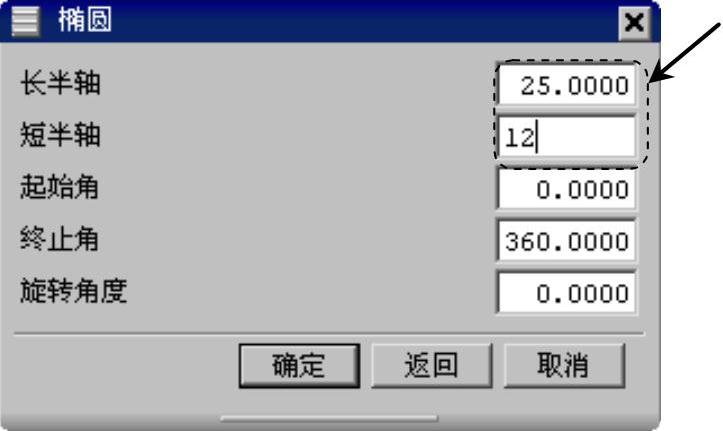

（3）设置参数。在弹出的“椭圆”对话框中输入图13.5所示的参数。

（4）单击按钮，完成椭圆1的创建。

图13.4 椭圆特征1

图13.5 “椭圆”对话框

（5）绘制椭圆2。单击“椭圆”对话框中的按钮，系统返回到“点”对话框，在对话框中文本框中输入值-5，单击按钮，输入图13.6所示的参数，单击“椭圆”对话框的按钮，完成椭圆2的创建。

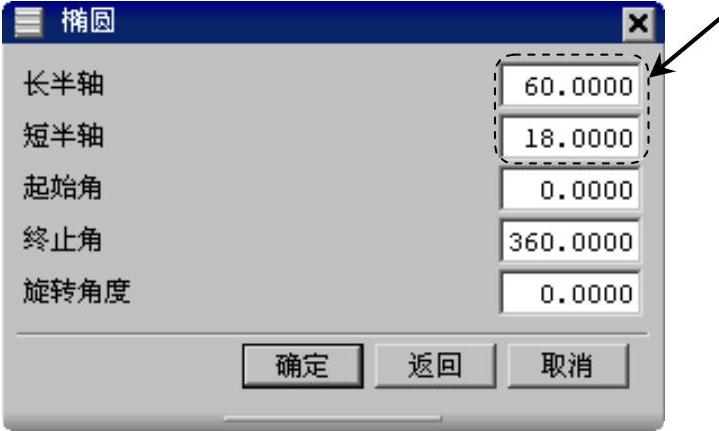

（6）绘制椭圆3。单击“椭圆”对话框中的按钮，系统再次返回到“点”对话框，在对话框中的文本框中输入值-55，单击按钮，输入图13.7所示的参数，单击“椭圆”对话框的按钮，完成椭圆3的创建。单击按钮，退出椭圆命令。

图13.6 “椭圆”对话框

图13.7 “椭圆”对话框

Step4.创建图13.8所示的曲面特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“通过曲线组”对话框。

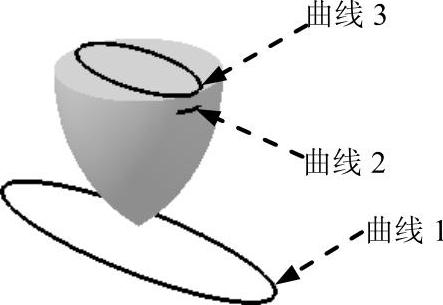

（2）选择曲线。依次选取图13.9所示的曲线1、曲线2和曲线3为截面曲线，并分别单击中键确认。

（3）在“通过曲线组”对话框中单击按钮，完成曲面特征1的创建。

图13.8 曲面特征1

图13.9 定义网格曲面特征

Step5.创建求和特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“求和”对话框。

（2）定义目标体和工具体。选取回转特征1为目标体，选取曲面特征1为工具体，单击按钮，完成该布尔操作。

Step6.创建图13.10所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。取消选中复选框。

①定义草图平面。单击按钮，选取ZX基准平面为草图平面，单击按钮。

②进入草图环境，绘制图13.11所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图13.10 拉伸特征1

(https://www.daowen.com)

图13.11 截面草图

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值25。

（4）定义布尔运算。在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算，其他参数采用系统默认设置。

（5）单击对话框中的按钮，完成拉伸特征1的创建。

Step7.创建图13.12所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，单击按钮。

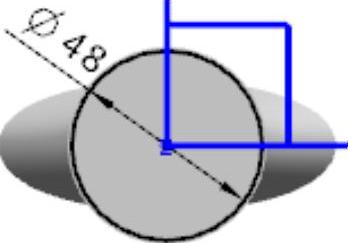

②进入草图环境，绘制图13.13所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值4，在区域的下拉列表中选择选项；其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征2的创建。

图13.12 拉伸特征2

图13.13 截面草图

Step8.创建图13.14所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）定义边倒圆。选取图13.15所示的边线为边倒圆参照，并在文本框中输入值2。

（3）单击按钮，完成边倒圆特征1的创建。

图13.14 边倒圆特征1

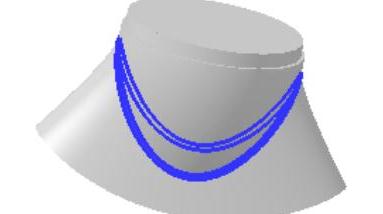

图13.15 选取边倒圆参照

Step9.创建图13.16所示的抽壳特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）定义抽壳类型。在“抽壳”对话框区域的下拉列表中选择选项。

（3）定义移除面及抽壳厚度。在“抽壳”对话框的区域中单击按钮，选择图13.17所示的面为移除面，并在文本框中输入值2，采用系统默认的抽壳方向。

（4）单击按钮，完成抽壳特征的创建。

图13.16 抽壳特征

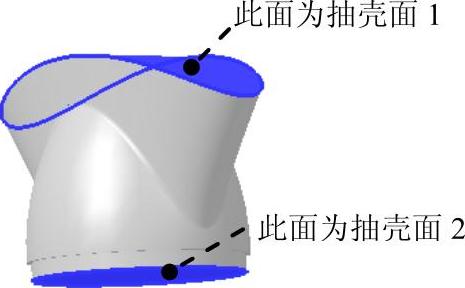

图13.17 定义抽壳面

Step10.创建图13.18所示的边倒圆特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）定义边倒圆。选取图13.19所示的边线为边倒圆参照，并在文本框中输入值1。

（3）单击按钮，完成边倒圆特征2的创建。

图13.18 边倒圆特征2

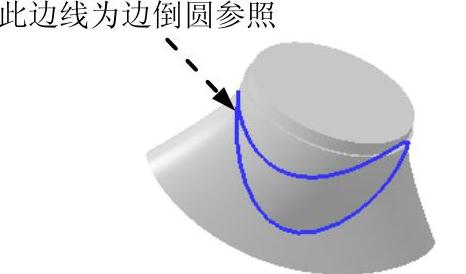

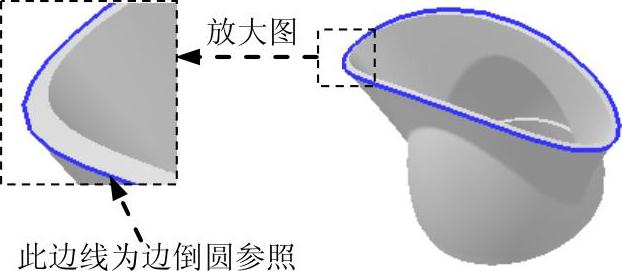

图13.19 选取边倒圆参照

Step11.创建图13.20所示的边倒圆特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）定义边倒圆。选取图13.21所示的边线为边倒圆参照，并在文本框中输入值0.5。

（3）单击按钮，完成边倒圆特征3的创建。

图13.20 边倒圆特征3

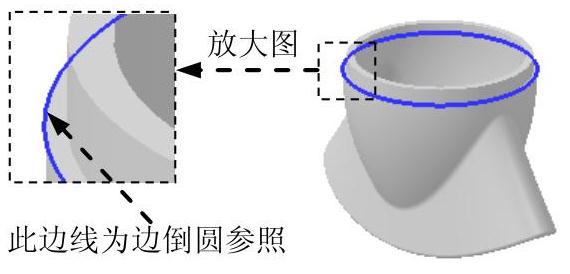

图13.21 选取边倒圆参照

Step12.保存零件模型。选择下拉菜单命令，即可保存零件模型。
