设计吹风机喷嘴的实例详解

实例概述

本实例介绍了吹风机喷嘴的设计过程。此例中对模型外观的创建是一个值得读者学习的地方，某些特征单独放置的时候显得比较呆板，但组合到一起却能给人耳目一新的感觉，而且还可以避免繁琐的调整步骤。希望通过对本例的学习，读者能有更多的收获。零件模型及路径查找器如图2.1所示。

图2.1 零件模型及路径查找器

Step1.新建一个零件模型文件，进入建模环境。

Step2.创建图2.2所示的旋转拉伸特征1。

（1）选择命令。在区域中选择命令。

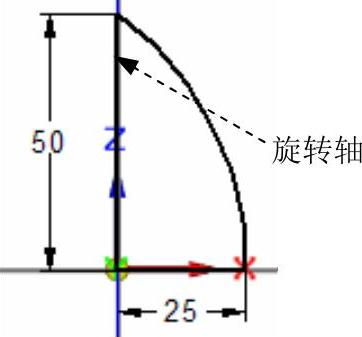

（2）定义特征的截面草图。选取前视图（XZ）平面为草图平面，进入草绘环境，绘制图2.3所示的截面草图。

说明：圆弧的圆心在X轴线上。

（3）定义旋转轴。单击区域中的按钮，选取图2.3所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，单击按钮，完成旋转拉伸特征1的创建。

图2.2 旋转拉伸特征1

图2.3 截面草图

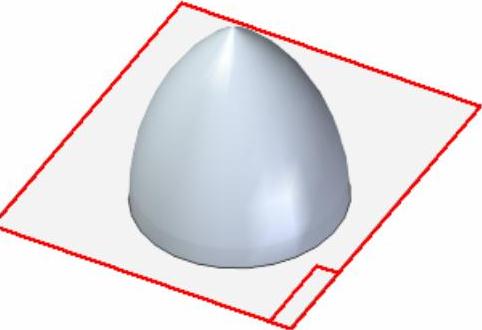

Step3.创建图2.4所示的平面4。在区域中单击按钮，选择选项；在绘图区域选取俯视图（XY）平面为参考平面；在下拉列表中输入偏移距离为值5，偏移方向为Z轴的正方向；单击完成平面4的创建。

Step4.创建图2.5所示的平面5。在区域中单击按钮，选择选项；在绘图区域选取平面4为参考平面，在下拉列表中输入偏移距离值为50，偏移方向参考图2.5；单击完成平面5的创建。

图2.4 平面4

图2.5 平面5

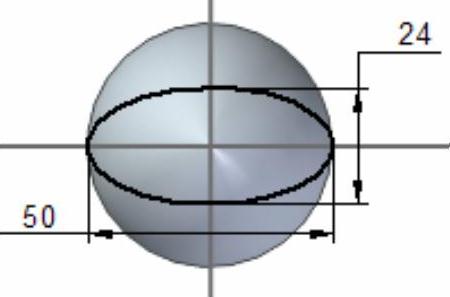

Step5.创建图2.6所示的草图1。在区域中单击按钮，选取俯视图（XY）平面为草图平面，绘制图2.6所示的草图。

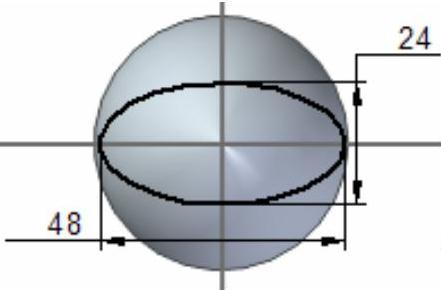

Step6.创建图2.7所示的草图2。在区域中单击按钮，选取平面4为草图平面，绘制图2.7所示的草图。

Step7.创建图2.8所示的草图3。在区域中单击按钮，选取平面5为草图平面，绘制图2.8所示的草图。

图2.6 草图1

图2.7 草图2

图2.8 草图3

Step8.创建图2.9所示的放样拉伸1。

（1）选择命令。在区域中单击后的小三角，选择命令。

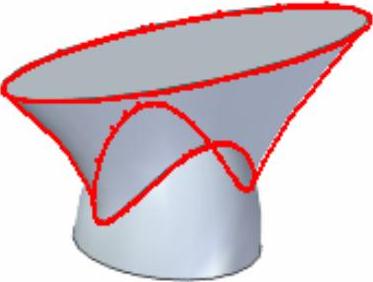

（2）选择截面轮廓。在“创建起源”下拉列表中选择选项，依次选取图2.10所示的草图1、草图2、草图3，单击左键确定。

说明：放样特征实际上是利用截面轮廓以渐变的方式生成，所以在选择截面轮廓的时候要注意截面轮廓的先后顺序，否则实体无法生成。

（3）选择引导线。本例中使用系统默认的引导线，然后右击。

（4）单击“放样”命令条中的按钮，单击按钮，完成放样拉伸1的创建。

图2.9 放样拉伸1

图2.10 选择截面轮廓

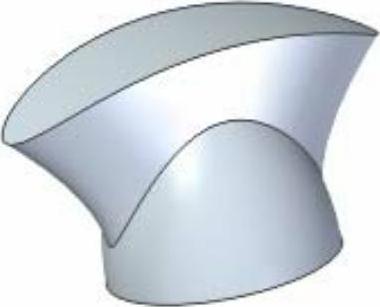

Step9.创建图2.11所示的除料特征1。

（1）选择命令。在区域中选择命令。(https://www.daowen.com)

（2）定义特征的截面草图。

①选取草图平面。选取前视图（XZ）平面作为草图平面。

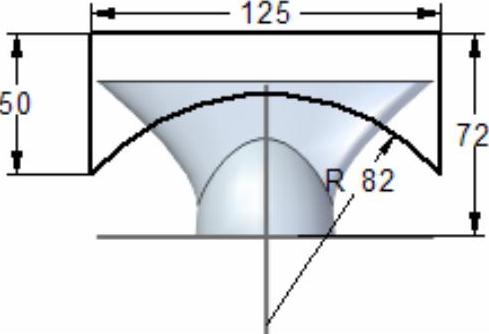

②绘制截面草图。在草绘环境中绘制图2.12所示截面草图。

③单击“主页”功能选项卡中的“关闭草图”按钮，退出草绘环境。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认按钮被按下，在下拉列表中输入50，并按Enter键。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图2.11 除料特征1

图2.12 截面草图

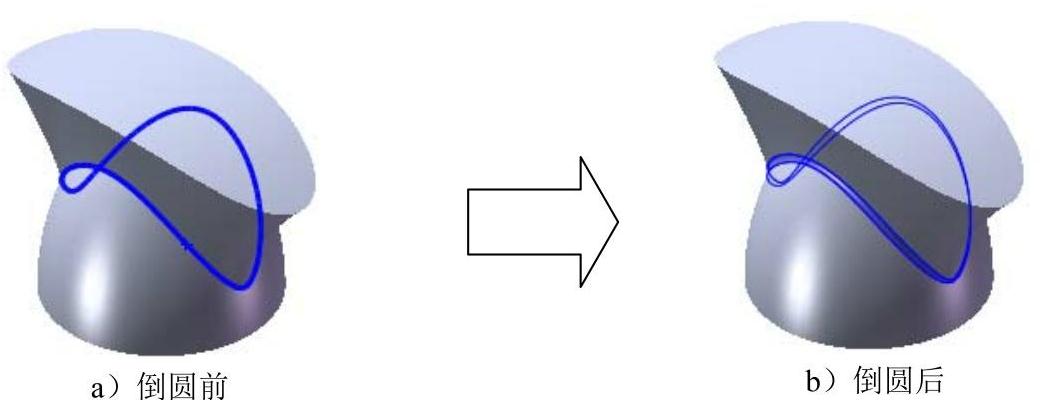

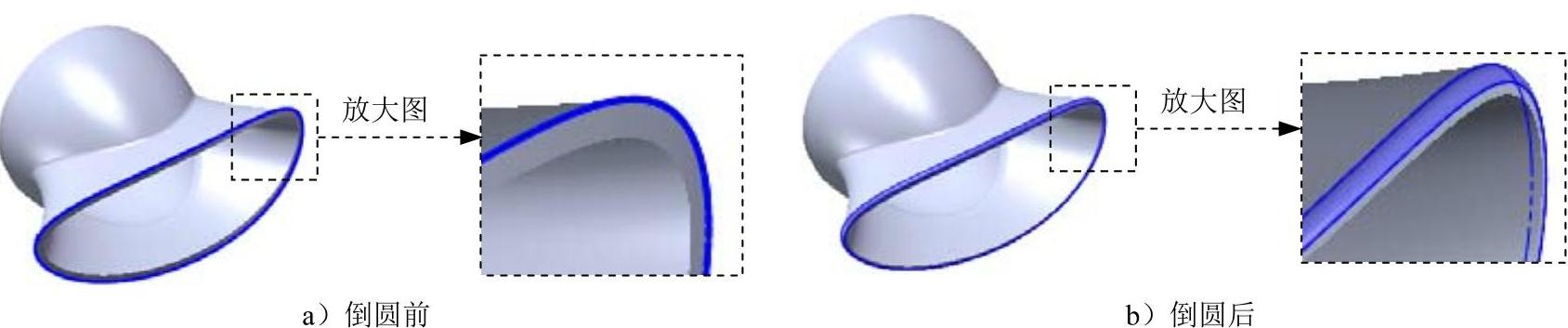

Step10.创建图2.13b所示的倒圆1。

（1）选择命令。在区域中单击按钮。

（2）定义倒圆类型。采用系统默认的倒圆类型。

（3）定义倒圆对象。选取图2.13a所示的边链为要圆角的对象。

（4）定义圆角的半径。在“倒圆”命令条的文本框中输入2，然后单击“完成”按钮。

（5）单击该命令条中的按钮，然后单击按钮，完成倒圆1的创建。

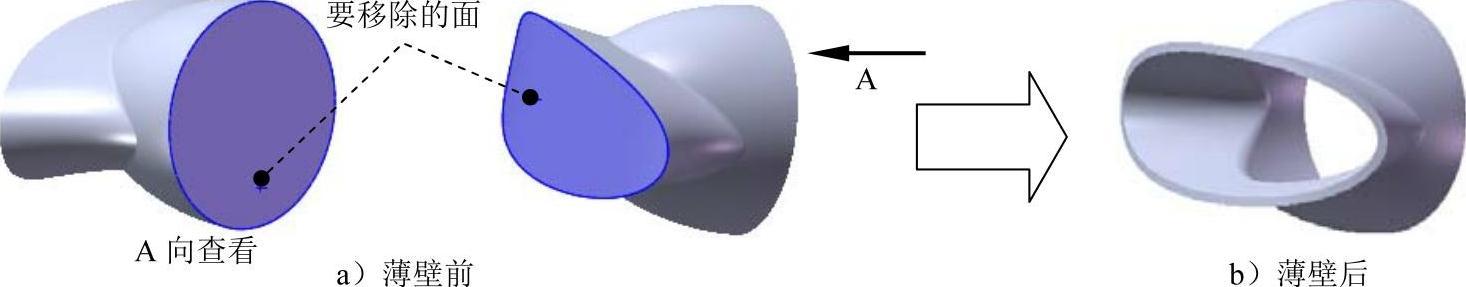

Step11.创建图2.14b所示的薄壁1。

（1）选择命令。在区域中单击按钮。

（2）定义薄壁厚度。在“薄壁”命令条的文本框中输入薄壁厚度值为1.0，然后左击确定。

图2.13 倒圆1

（3）定义要移除的面。选取图2.14a所示的模型表面为要移除的面，然后单击“完成”按钮。

（4）单击“薄壁”命令条中的按钮，单击按钮，完成薄壁1的创建。

图2.14 薄壁1

Step12.创建图2.15所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

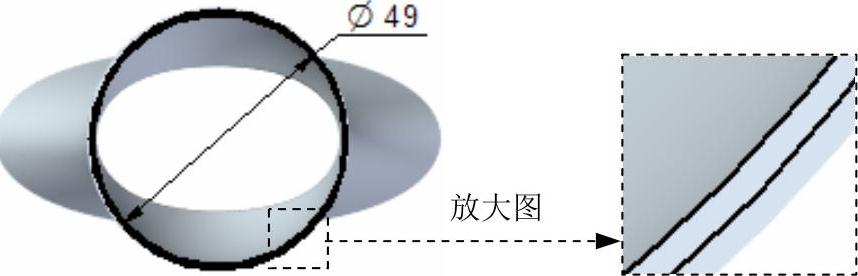

（2）定义特征的截面草图。选取俯视图（XY）平面作为草图平面，进入草绘环境；绘制图2.16所示的截面草图（此草图为一个直径值为49的圆和一个取自于模型内边线的圆组成），单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入4.0，并按Enter键，在图形区空白区域单击。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图2.15 拉伸特征1

图2.16 截面草图

Step13.创建图2.17b所示的倒圆2。要倒圆的对象为图2.17a所示的边线，圆角半径值为0.5。

图2.17 倒圆2

Step14.创建图2.18b所示的倒圆3。要倒圆的对象为图2.18a所示的边线，圆角半径值为0.5。

图2.18 倒圆3

Step15.保存模型，命名为blower_nozzle。
