设计支撑管的步骤及模型展示

本节将介绍支撑管的设计过程。通过设计该零件，读者可以进一步加深对拉伸特征和圆角特征的运用。零件模型及相应的模型树如图30.6.1所示。

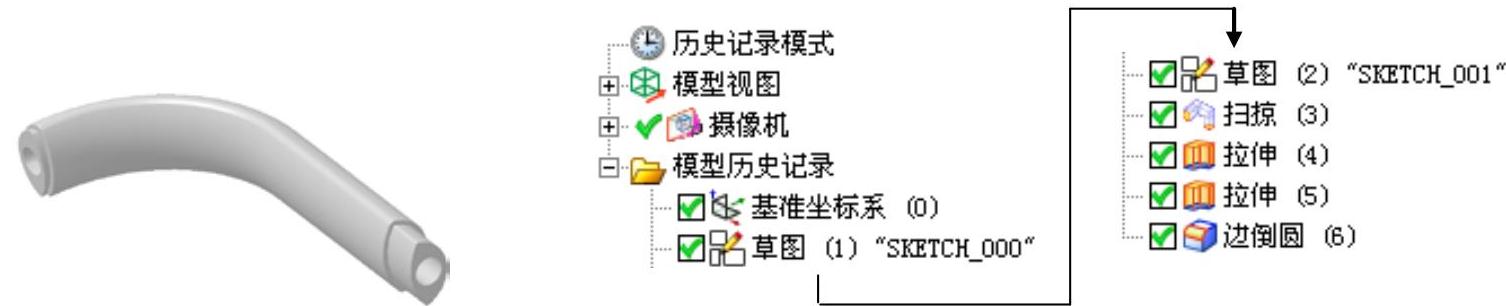

图30.6.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称brace_pipe，单击按钮，进入建模环境。

Step2.创建图30.6.2所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取XY基准平面为草图平面，选中区域的复选框，单击按钮。

（3）进入草图环境，绘制图30.6.2所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

Step3.创建图30.6.3所示的草图2。选择下拉菜单命令，选取YZ基准平面为草图平面，取消选中区域的复选框，绘制图30.6.3所示的草图2。

Step4.创建图30.6.4所示的扫掠特征。

（1）选择命令。选择下拉菜单命令，系统弹出“沿引导线扫掠”对话框。

（2）定义截面线串。在区域中单击按钮，选取Step2所创建的草图1为扫掠的截面线串，并单击中键确认。

（3）定义引导线串。在区域中单击按钮，选取Step3所创建的草图2为扫掠的引导线串。

（4）定义其他参数。采用系统默认设置，单击按钮，完成扫掠特征的创建。

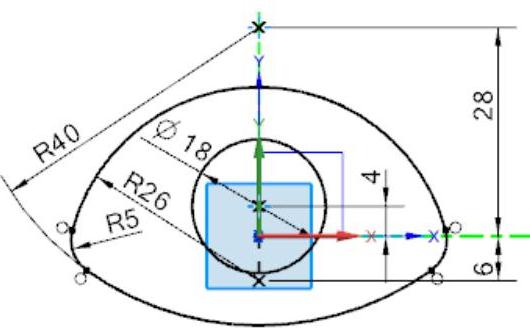

图30.6.2 草图1

图30.6.3 草图2

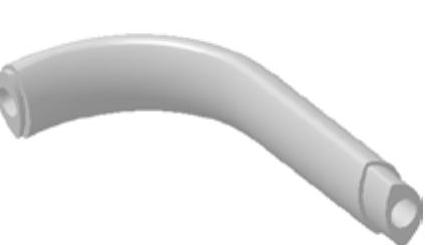

图30.6.4 扫掠特征

Step5.创建图30.6.5所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取图30.6.6所示的模型表面为草图平面，单击按钮。

②进入草图环境，绘制图30.6.7所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值25；在区域的下拉列表中选择选项，采用系统默认的求和对象。(https://www.daowen.com)

（4）单击按钮，完成拉伸特征1的创建。

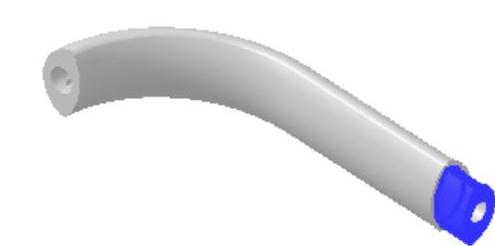

图30.6.5 拉伸特征1

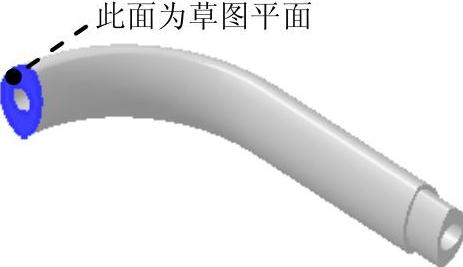

图30.6.6 定义草图平面

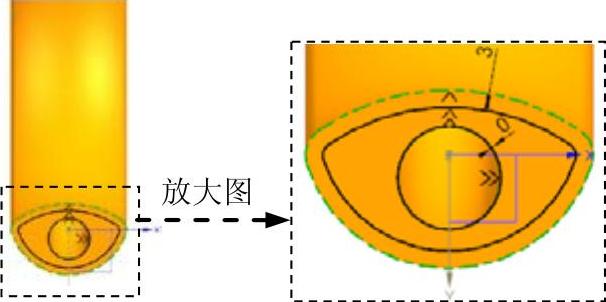

图30.6.7 截面草图

Step6.创建图30.6.8所示的拉伸特征2。选择下拉菜单命令，选取图30.6.9所示的面为草图平面，绘制图30.6.10所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值5；在区域的下拉列表中选择选项，采用系统默认的求和对象，单击按钮，完成拉伸特征2的创建。

图30.6.8 拉伸特征2

图30.6.9 定义草图平面

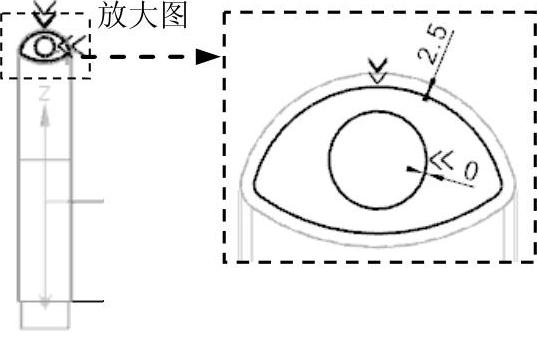

图30.6.10 截面草图

Step7.创建边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图30.6.11所示的边线为边倒圆参照，并在文本框中输入值1。

（3）单击按钮，完成边倒圆特征1的创建。

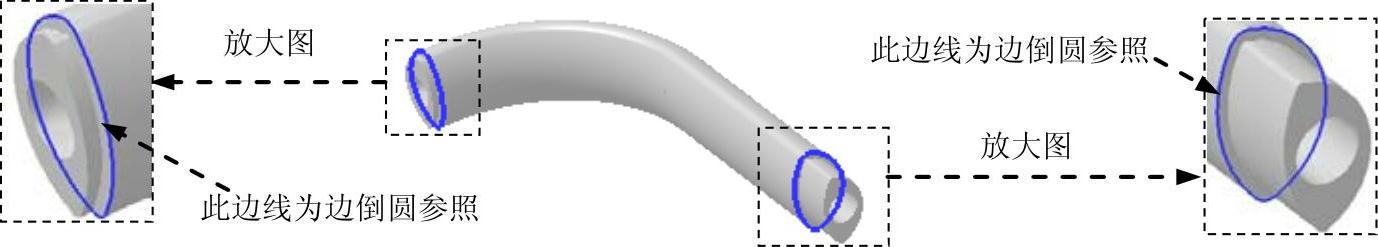

图30.6.11 选取边倒圆参照

Step8.将对象移动至图层并隐藏。

（1）显示隐藏对象。选择下拉菜单命令，隐藏的所有对象将会处于显示状态。

（2）定义要移动的对象。选择下拉菜单命令，系统弹出“类选择”对话框。

（3）在区域中单击按钮，系统弹出“根据类型选择”对话框；在此对话框中选择和选项，单击对话框中的按钮，系统弹出“类选择”对话框。

（4）单击选项后的按钮，单击按钮，此时系统弹出“图层移动”对话框，在文本框中输入值2，单击按钮。

（5）选择下拉菜单命令，弹出“图层设置”对话框，在下拉列表中选择选项，在列表框中选择，然后单击右边的按钮，单击按钮，完成对象的隐藏。

Step9.保存零件模型。选择下拉菜单命令，即可保存零件模型。
