如何进行外形倒角加工？

Step1.选择下拉菜单命令，系统弹出“串连”对话框。

Step2.设置加工区域。在图形区中选取图4.8.42所示的两条边线，并单击按钮调整其方向，如图4.8.43所示；单击按钮，完成加工区域的设置，同时系统弹出“2D刀路-外形”对话框。

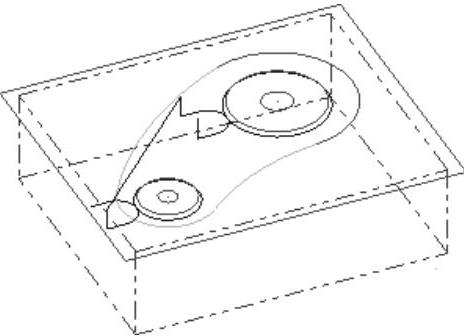

图4.8.42 选取边线

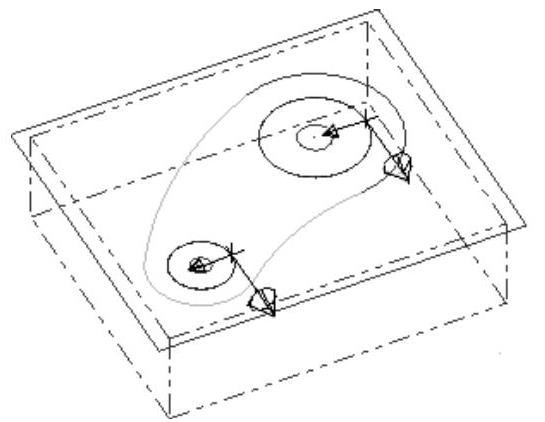

图4.8.43 定义方向

Step3.选择刀具。

（1）在“2D刀路-外形”对话框的左侧节点列表中单击节点，切换到刀具参数界面；单击按钮，系统弹出“刀具列表过滤”对话框，单击区域中的按钮后，在刀具类型按钮群中单击（倒角刀）按钮，单击按钮，关闭“刀具列表过滤”对话框，系统返回至“2D刀路-外形”对话框。

（2）在“2D刀路-外形”对话框中单击按钮，系统弹出“刀具选择”对话框，在该对话框的列表框中选择刀具。单击按钮，关闭“刀具选择”对话框，系统返回至“2D刀路-外形”对话框。

Step4.设置切削参数。在“2D刀路-外形”对话框的左侧节点列表中单击节点，在下拉列表中选择选项，在下拉列表中选择选项，其余参数采用系统默认设置值。(https://www.daowen.com)

Step5.设置切削参数。在“2D刀路-外形”对话框的左侧节点列表中单击节点下的节点，取消选中复选框。

Step6.设置连接参数。在“2D刀路­外形”对话框的左侧节点列表中单击节点，切换到连接参数界面；设置图4.8.44所示的参数。

Step7.单击“2D刀路-外形”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图4.8.45所示的刀具路径。

Step8.保存模型。选择下拉菜单命令，保存模型文件。

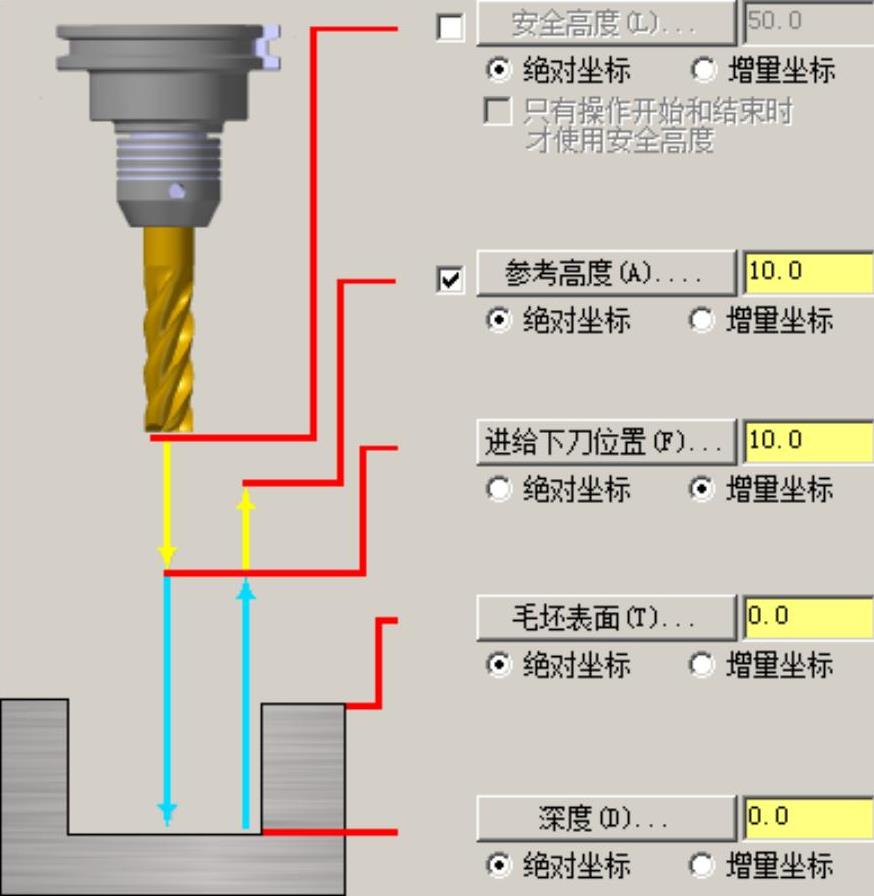

图4.8.44 “连接参数”设置界面

图4.8.45 刀具路径
